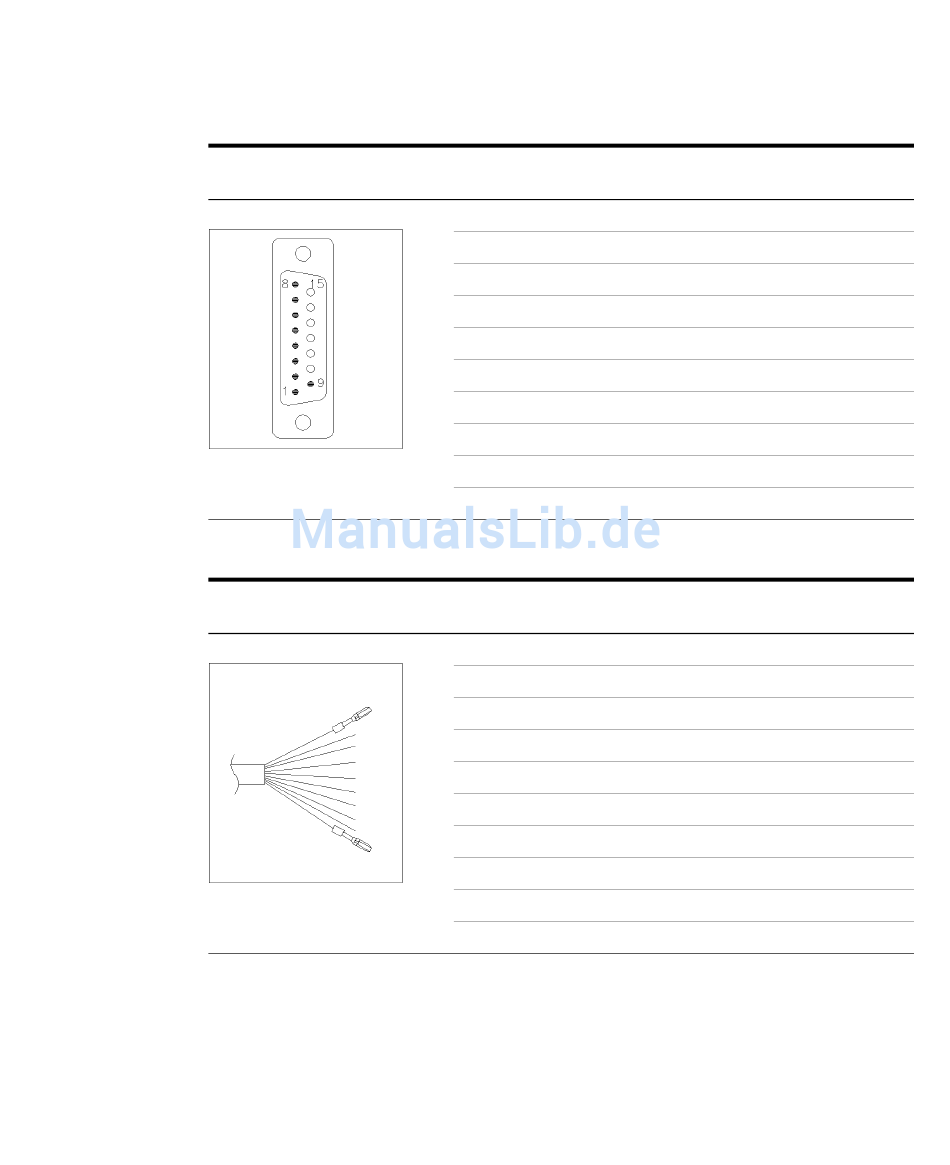

Tabelle 75 Von Agilent 1100-Modul zu 3396-Integrator
Anschluss
03396-60560
Tabelle 76 Von Agilent 1100-Modul zu allgemeinem Anschluss
Anschluss
18594-60520
Handbuch zum Kapillar-LC-System Serie 1100
Pol Pol
3392/3 Agilent 1100
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
KEINE VERB. 15
Kabelfarbe Pol
Agilent 1100
Grün 1
Violett 2
Blau 3
Gelb 4
Schwarz 5
Orange 6
Rot 7
Braun 8
Grau 9
Weiß 15
Teile und Zubehör
Signal- BCD-Ziffer
bezeichnung
BCD 5 20
BCD 7 80
BCD 6 40
BCD 4 10
BCD 0 1
BCD 3 8
BCD 2 4
BCD 1 2
Digitale Masse
+ 5 V Niedrig
Signal- BCD-Ziffer
bezeichnung
BCD 5 20
BCD 7 80
BCD 6 40
BCD 4 10
BCD 0 1
BCD 3 8
BCD 2 4
BCD 1 2
Digitale Masse
+5 V Niedrig
5
131
