Abbildung 3-15 Einbau Von Verlängerung Und Ausziehschiene An Einem Langen Winkel - Sun Microsystems Netra 440 Installationshandbuch

1. Suchen Sie die Verlängerungen für die langen Winkel.
Die Verlängerungen sind kürzer als die langen Winkel und nicht mit Kemmmuttern
versehen.
2. Setzen Sie eine Verlängerung und eine Ausziehschiene in einen langen Winkel.
3. Drehen Sie zwei M5-Flachkopfschrauben durch die hinteren Bohrungen in die
Ausziehschiene und in die vorderen Klemmmuttern in den mittleren Schlitzen
der langen Winkel, und ziehen Sie sie fest.
4. Drehen Sie zwei M5-Flachkopfschrauben durch die hinteren Bohrungen in die
Ausziehschiene und in die vorderen Klemmmuttern in den mittleren Schlitzen
der langen Winkel, und ziehen Sie sie fest.
5. Drehen Sie zwei M5-Flachkopfschrauben durch die vorderen Schlitze der
Winkelverlängerung und in die hinteren Klemmmuttern in den mittleren
Schlitzen der langen Winkel, und ziehen Sie sie von Hand fest.
6. Drehen Sie zwei M5-Flachkopfschrauben durch die mittleren Schlitze der
Winkelverlängerung und in die entsprechenden Klemmmuttern der langen
Winkel, und ziehen Sie sie von Hand fest.
Rückseite

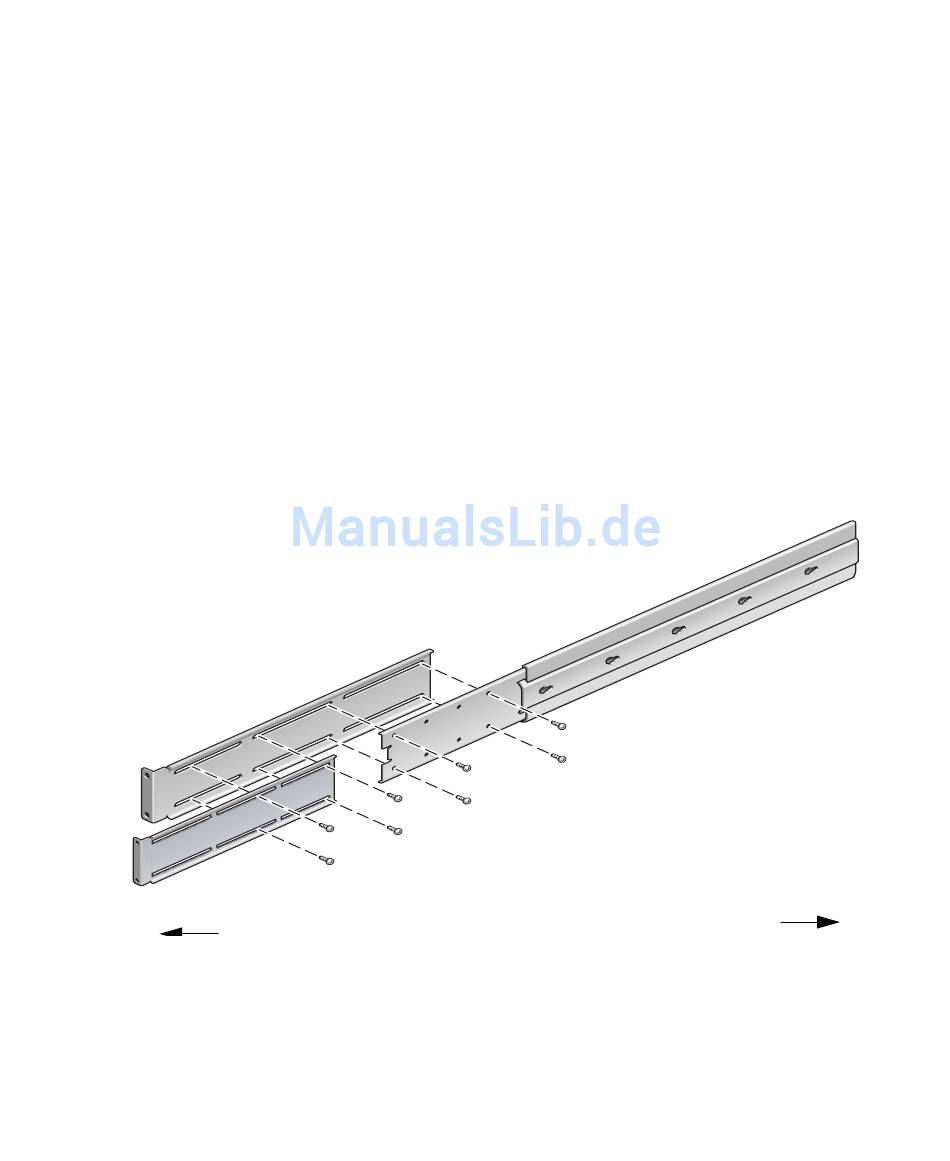

ABBILDUNG 3-15
34 Netra 440 Server Installationshandbuch • April 2006
Langer Winkel
Verlängerung
Einbau von Verlängerung und Ausziehschiene an einem langen Winkel
Ausziehschiene
Vorderseite
