15. Befestigen Sie mit einer Schrauben auf jeder Seite die Vorderseite der
Montagewinkel, die seitlich am Server angebracht sind, an der Vorderseite des
Racks ( ).

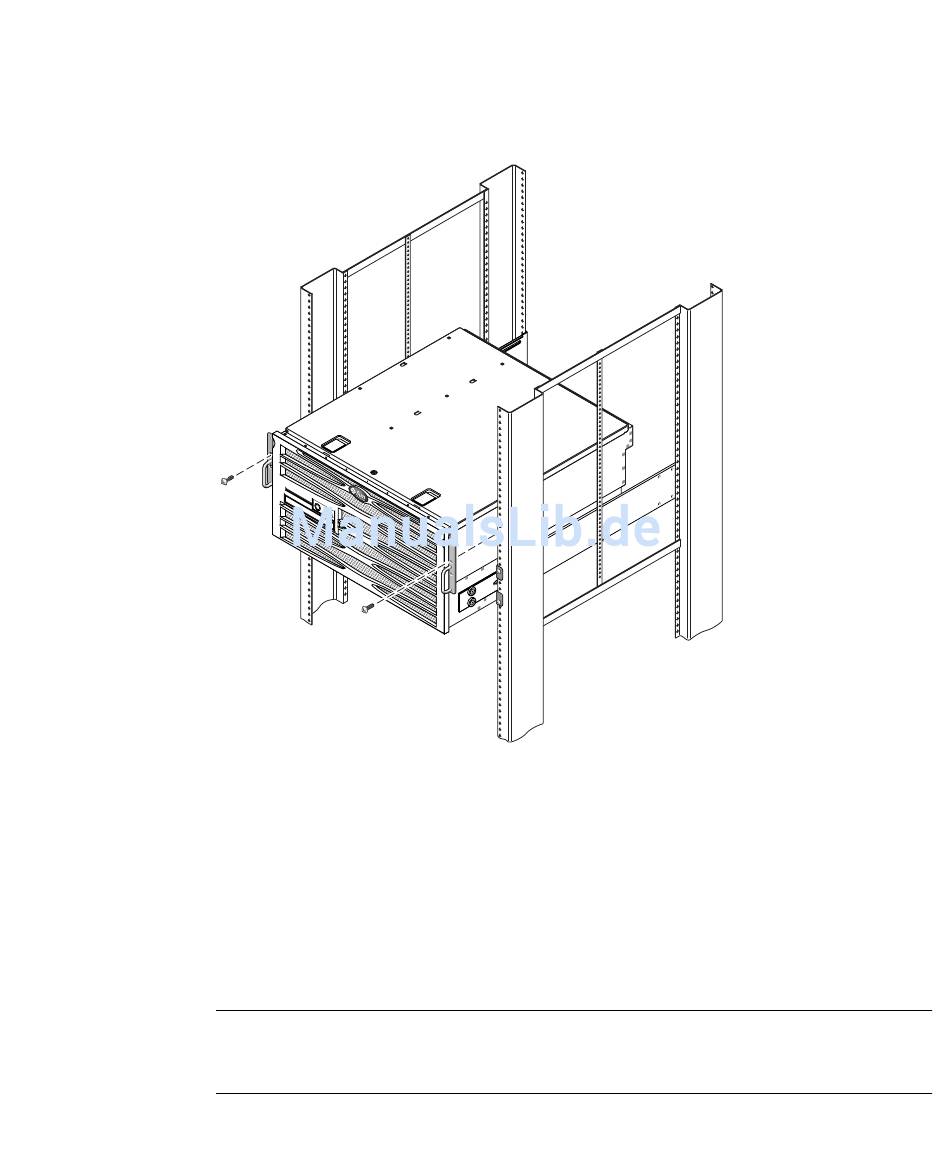

ABBILDUNG 3-14
Die Größe der Schrauben variiert je nach Rack.
Befestigen der Vorderseite des Systems am Rack
ABBILDUNG 3-14
Einbau der Verlängerungen für die langen
▼
Winkel
Im Folgenden wird das Anbringen der Verlängerungen für die langen Winkel an den
langen Winkeln und den Ausziehschienen beschrieben. Einzelheiten zur Montage
mit diesem Verfahren können entnommen werden.
ABBILDUNG 3-15
Hinweis – Wenn die langen Winkel bereits an der Ausziehschiene befestigt sind,
müssen Sie die langen Winkel im Verlauf dieser Arbeitsschritte eventuell ab- und
wieder neu anbauen.
Kapitel 3 Einbau eines Netra 440 Servers in ein Rack 33
