Festmontage in einem 600-mm-Rack mit
vier Stützen
Der Montagesatz für den Festeinbau in ein 600-mm-Rack mit vier Stützen umfasst:
Zwei hintere Montageflansche
■
Zwei vordere Montagewinkel
■
Ein Beutel mit Schrauben
■
Außerdem benötigen Sie die zwei Montagewinkel und zwei hintere Stützwinkel aus
dem standardmäßigen Rack-Montage-Kit, der zusammen mit dem Netra 440 Server
ausgeliefert wurde (
Hintere
Montageflansche
Zwei vordere Montagebleche

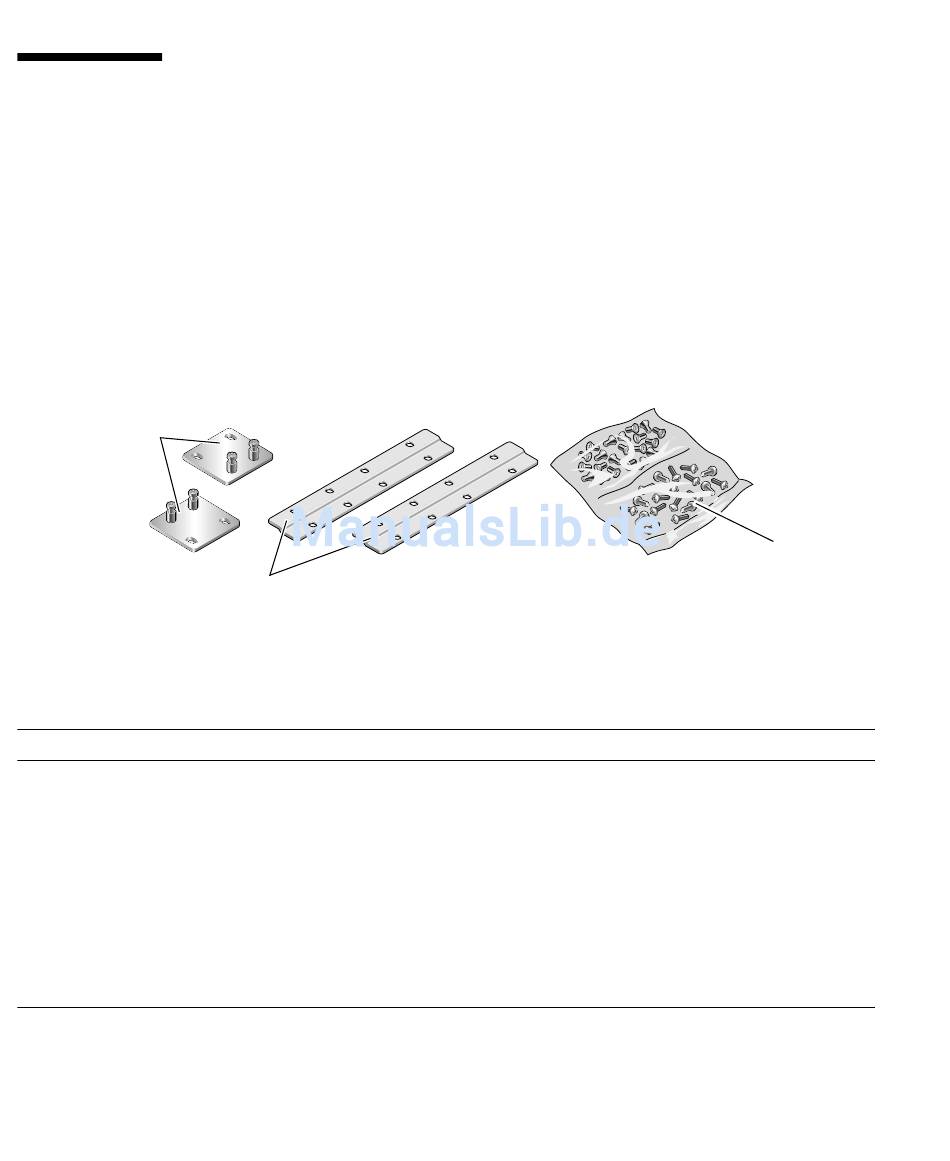

Inhalt des Montagesatzes für den Festeinbau in ein 600-mm-Rack mit vier Stützen
ABBILDUNG 3-17
Inhalt des Schraubensatzes für den Festeinbau in ein 600-mm-Rack mit vier Stützen
TABELLE 3-4
Nummer Beschreibung
8 M5-Kreuzschlitz-Senkkopfschrauben (8 mm)
14 M5-Kreuzschlitz-Senkkopfschrauben (8 mm)
12 M5-Schrauben (12 mm)
12 M6-Schrauben (12 mm)
12 M6-Vierkantklemmmuttern
12 10-32 Schrauben (0.5 Zoll) mit Kombi-Kopf
12 12-24-Schrauben (0,5 Zoll) mit Kombi-Kopf
36 Netra 440 Server Installationshandbuch • April 2006
).
ABBILDUNG 3-1
Hier zu verwenden
8 für die Festmontagewinkel
8 für die vorderen Montagebleche und 4-6 für die
hinteren Montagewinkel (abhängig von der Racktiefe)
ggf. 12 für das Rack
ggf. 12 für das Rack
ggf. 12 für das Rack
ggf. 12 für das Rack
ggf. 12 für das Rack
Schrauben
