1.1.5.2

Montieren der Schienenmodule in der obersten Position

1. Stecken Sie die Stifte in der vorderen Halterung in die Schrankbohrungen 58
und 69 (
Durch diese Stifte wird verhindert, dass die Halterung während des Einbaus
verrutscht.
2. Befestigen Sie die hintere Halterung mit zwei UNF M-6-Schrauben in den
Schrankbohrungen 60 und 67.
3. Befestigen Sie die vordere Halterung mit zwei UNF M-6-Schrauben in den
Schrankbohrungen 60 und 67.
4. Wiederholen Sie die Schritte 1 bis 3 für das zweite Schienenmodul.
ABBILDUNG 1-5
1-10 Installationshandbuch für Sun Fire V1280/Netra 1280-Systeme • Juni 2006
).

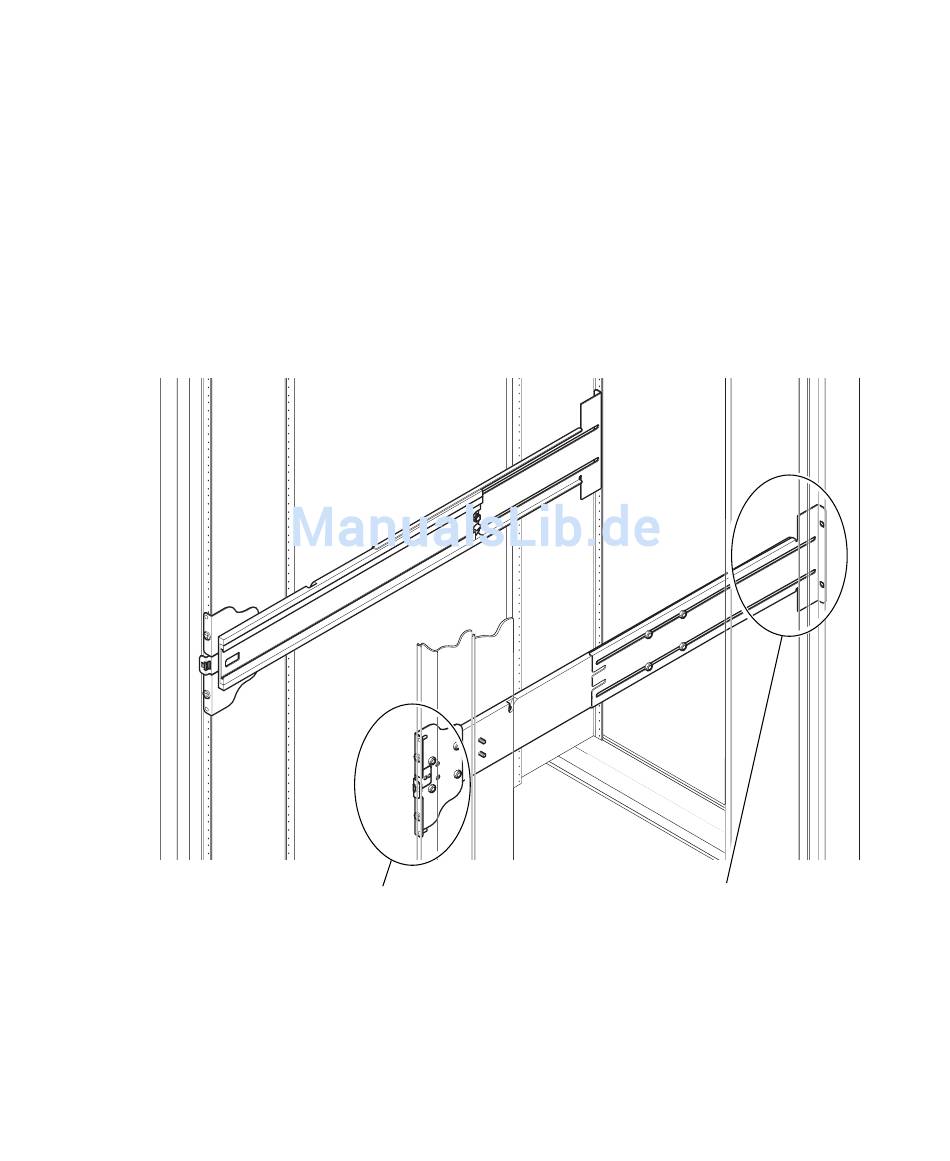

ABBILDUNG 1-5
Vordere Halterung an inneren
Schrankbohrungen befestigt
Montieren der Schienenmodule in einem Sun Rack 900-Schrank bzw.
einem 19-Zoll-Schrank mit vier Stützen
Hintere Halterung an äußeren
Schrankbohrungen befestigt
