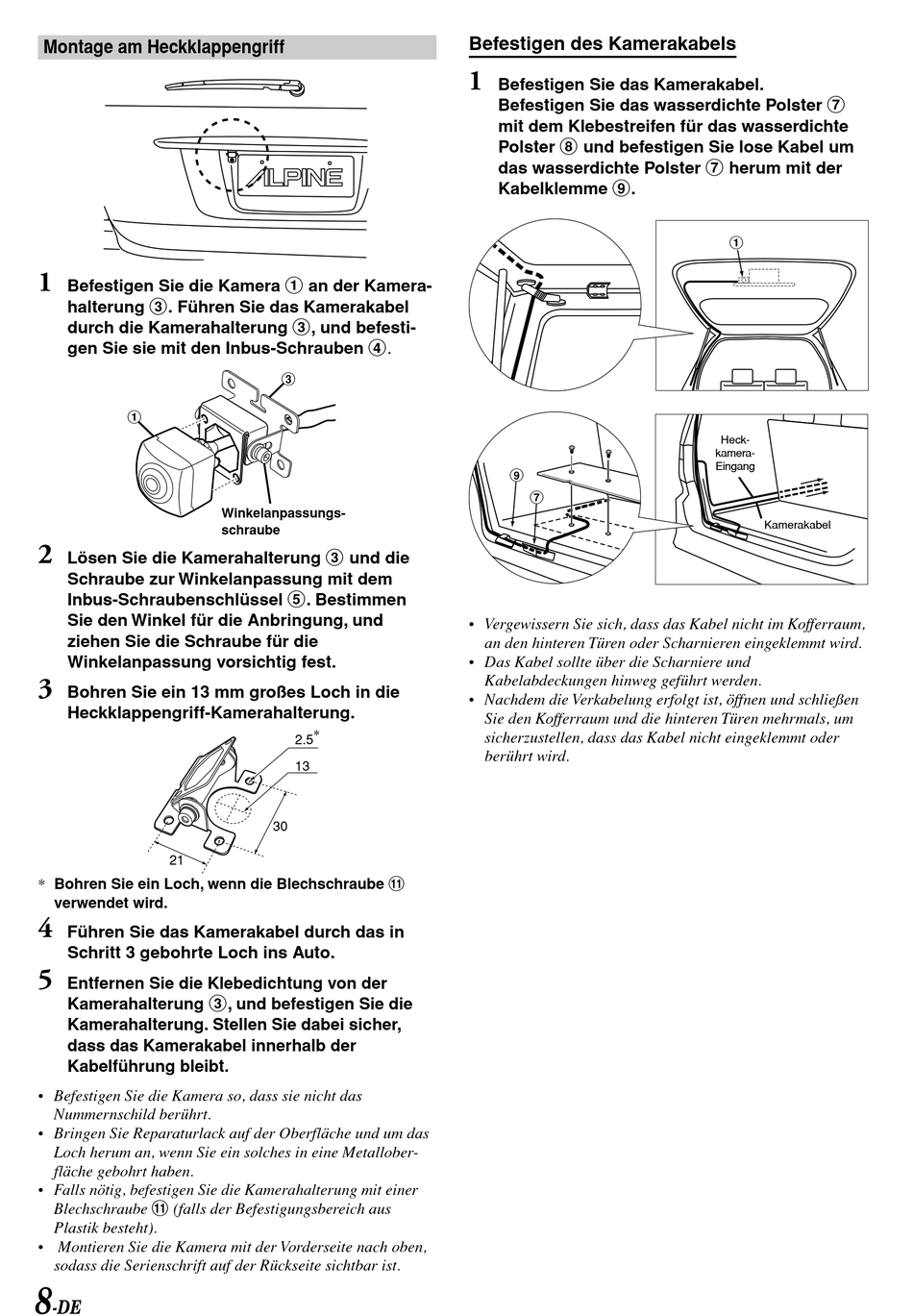

Montage am Heckklappengriff
1
Befestigen Sie die Kamera 1 an der Kamera-
halterung 3. Führen Sie das Kamerakabel
durch die Kamerahalterung 3, und befesti-
gen Sie sie mit den Inbus-Schrauben 4.
1
2
Lösen Sie die Kamerahalterung 3 und die
Schraube zur Winkelanpassung mit dem
Inbus-Schraubenschlüssel 5. Bestimmen
Sie den Winkel für die Anbringung, und
ziehen Sie die Schraube für die
Winkelanpassung vorsichtig fest.
3
Bohren Sie ein 13 mm großes Loch in die
Heckklappengriff-Kamerahalterung.
21
* Bohren Sie ein Loch, wenn die Blechschraube "
verwendet wird.
4
Führen Sie das Kamerakabel durch das in
Schritt 3 gebohrte Loch ins Auto.
5
Entfernen Sie die Klebedichtung von der
Kamerahalterung 3, und befestigen Sie die
Kamerahalterung. Stellen Sie dabei sicher,
dass das Kamerakabel innerhalb der
Kabelführung bleibt.
• Befestigen Sie die Kamera so, dass sie nicht das
Nummernschild berührt.
• Bringen Sie Reparaturlack auf der Oberfläche und um das
Loch herum an, wenn Sie ein solches in eine Metallober-
fläche gebohrt haben.
• Falls nötig, befestigen Sie die Kamerahalterung mit einer
Blechschraube " (falls der Befestigungsbereich aus
Plastik besteht).
• Montieren Sie die Kamera mit der Vorderseite nach oben,
sodass die Serienschrift auf der Rückseite sichtbar ist.
8
-DE
3
Winkelanpassungs-
schraube
2.5 *
13
30
Befestigen des Kamerakabels
1
Befestigen Sie das Kamerakabel.
Befestigen Sie das wasserdichte Polster 7
mit dem Klebestreifen für das wasserdichte
Polster 8 und befestigen Sie lose Kabel um
das wasserdichte Polster 7 herum mit der
Kabelklemme 9.
9
7
• Vergewissern Sie sich, dass das Kabel nicht im Kofferraum,
an den hinteren Türen oder Scharnieren eingeklemmt wird.
• Das Kabel sollte über die Scharniere und
Kabelabdeckungen hinweg geführt werden.
• Nachdem die Verkabelung erfolgt ist, öffnen und schließen
Sie den Kofferraum und die hinteren Türen mehrmals, um
sicherzustellen, dass das Kabel nicht eingeklemmt oder
berührt wird.
1
Heck-
kamera-
Eingang
Kamerakabel
