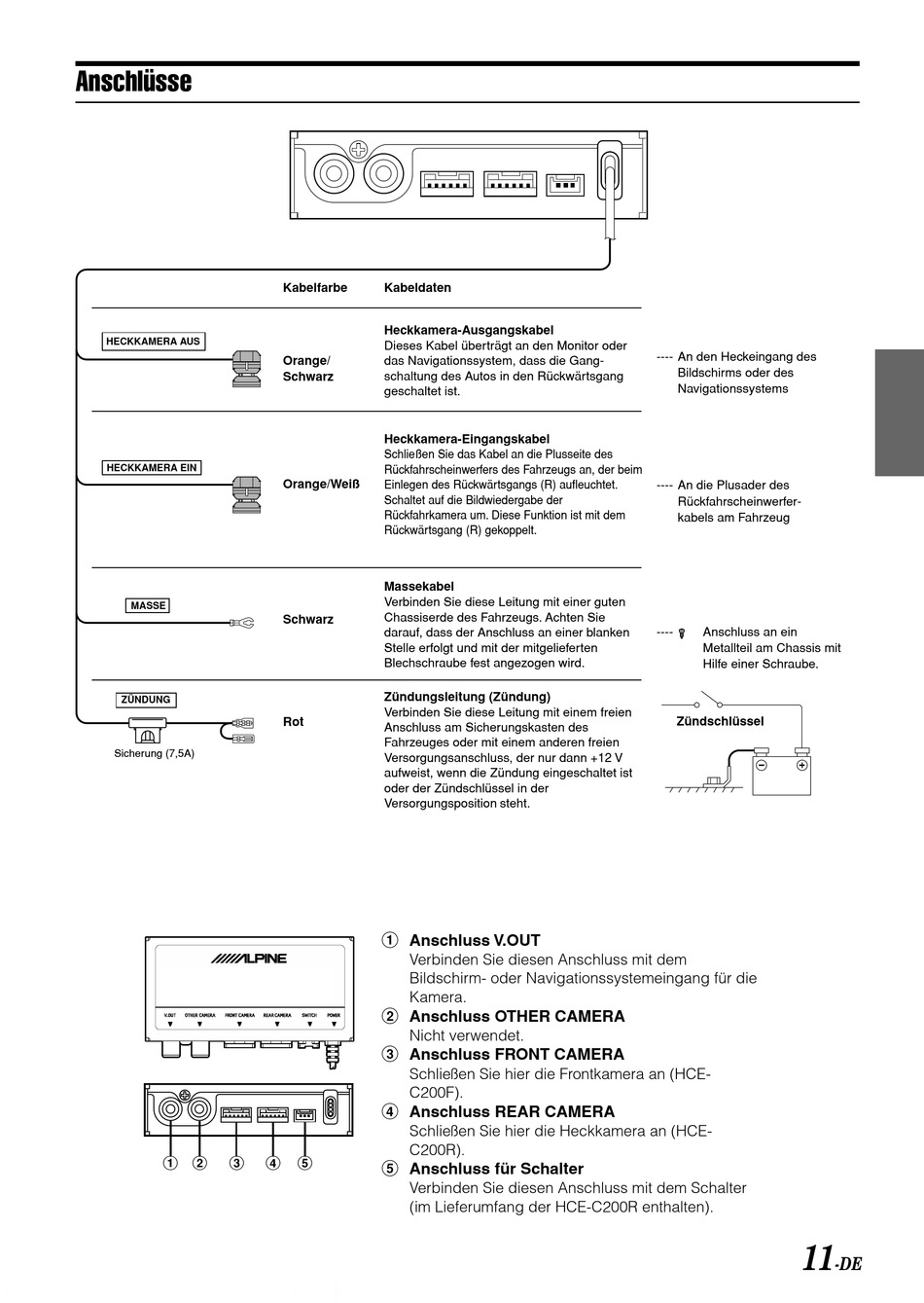

Anschlüsse
HECKKAMERA AUS
HECKKAMERA EIN
MASSE
ZÜNDUNG
Sicherung (7,5A)
1 2
3
Kabelfarbe
Kabeldaten
Heckkamera-Ausgangskabel
Dieses Kabel überträgt an den Monitor oder
Orange/
das Navigationssystem, dass die Gang-
schaltung des Autos in den Rückwärtsgang
Schwarz
geschaltet ist.
Heckkamera-Eingangskabel
Schließen Sie das Kabel an die Plusseite des
Rückfahrscheinwerfers des Fahrzeugs an, der beim
Orange/Weiß
Einlegen des Rückwärtsgangs (R) aufleuchtet.
Schaltet auf die Bildwiedergabe der
Rückfahrkamera um. Diese Funktion ist mit dem
Rückwärtsgang (R) gekoppelt.
Massekabel
Verbinden Sie diese Leitung mit einer guten
Chassiserde des Fahrzeugs. Achten Sie
Schwarz
darauf, dass der Anschluss an einer blanken
Stelle erfolgt und mit der mitgelieferten
Blechschraube fest angezogen wird.
Zündungsleitung (Zündung)
Verbinden Sie diese Leitung mit einem freien
Rot
Anschluss am Sicherungskasten des
Fahrzeuges oder mit einem anderen freien
Versorgungsanschluss, der nur dann +12 V
aufweist, wenn die Zündung eingeschaltet ist
oder der Zündschlüssel in der
Versorgungsposition steht.
1 Anschluss V.OUT
Verbinden Sie diesen Anschluss mit dem
Bildschirm- oder Navigationssystemeingang für die
Kamera.
2 Anschluss OTHER CAMERA
Nicht verwendet.
3 Anschluss FRONT CAMERA
Schließen Sie hier die Frontkamera an (HCE-
C200F).
4 Anschluss REAR CAMERA
Schließen Sie hier die Heckkamera an (HCE-
C200R).
4
5
5 Anschluss für Schalter
Verbinden Sie diesen Anschluss mit dem Schalter
(im Lieferumfang der HCE-C200R enthalten).
---- An den Heckeingang des
Bildschirms oder des
Navigationssystems
---- An die Plusader des
Rückfahrscheinwerfer-
kabels am Fahrzeug
----
Anschluss an ein
Metallteil am Chassis mit
Hilfe einer Schraube.
Zündschlüssel
11
-DE
