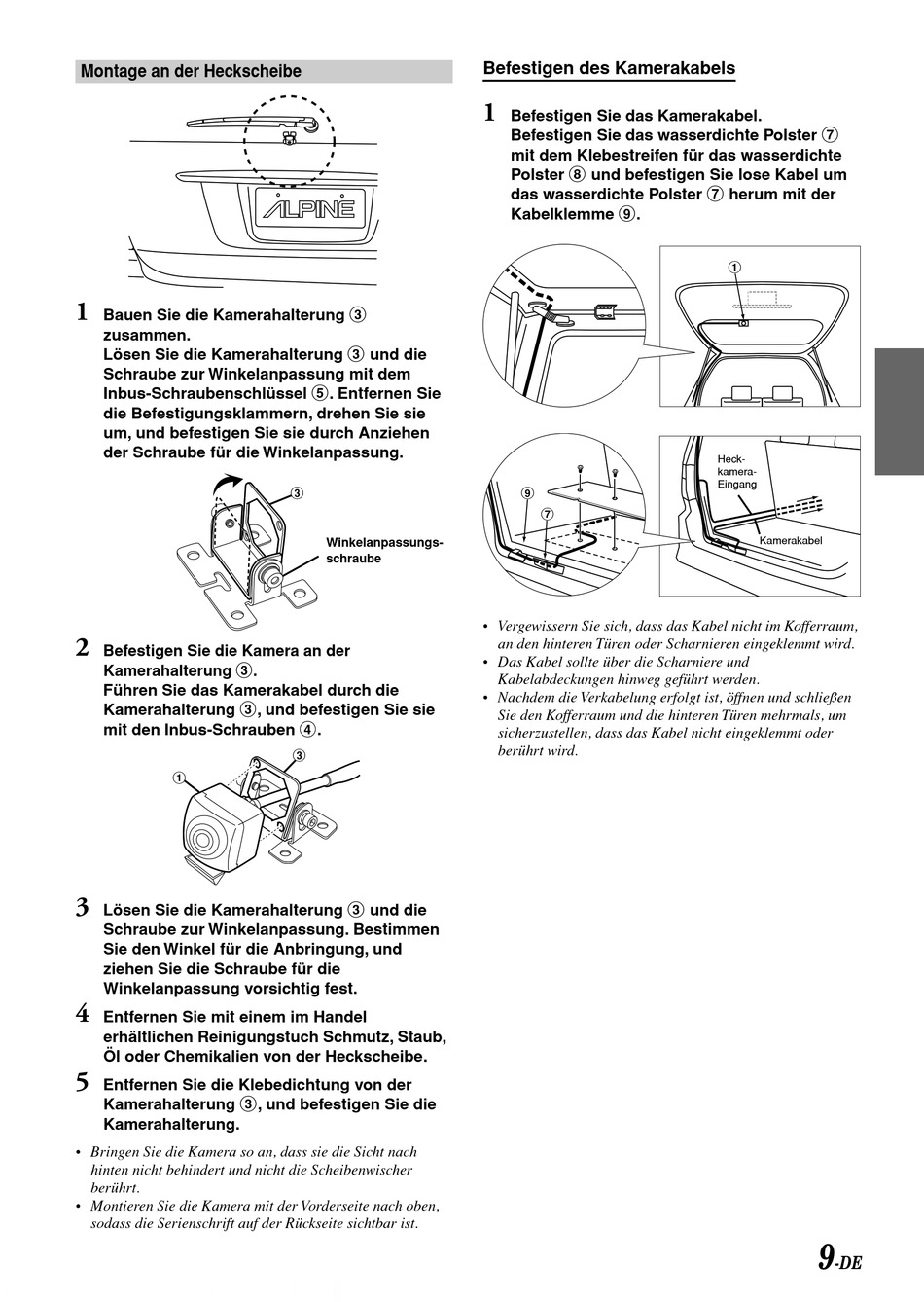

Montage an der Heckscheibe
1
Bauen Sie die Kamerahalterung 3
zusammen.
Lösen Sie die Kamerahalterung 3 und die
Schraube zur Winkelanpassung mit dem
Inbus-Schraubenschlüssel 5. Entfernen Sie
die Befestigungsklammern, drehen Sie sie
um, und befestigen Sie sie durch Anziehen
der Schraube für die Winkelanpassung.
2
Befestigen Sie die Kamera an der
Kamerahalterung 3.
Führen Sie das Kamerakabel durch die
Kamerahalterung 3, und befestigen Sie sie
mit den Inbus-Schrauben 4.
1
3
Lösen Sie die Kamerahalterung 3 und die
Schraube zur Winkelanpassung. Bestimmen
Sie den Winkel für die Anbringung, und
ziehen Sie die Schraube für die
Winkelanpassung vorsichtig fest.
4
Entfernen Sie mit einem im Handel
erhältlichen Reinigungstuch Schmutz, Staub,
Öl oder Chemikalien von der Heckscheibe.
5
Entfernen Sie die Klebedichtung von der
Kamerahalterung 3, und befestigen Sie die
Kamerahalterung.
• Bringen Sie die Kamera so an, dass sie die Sicht nach
hinten nicht behindert und nicht die Scheibenwischer
berührt.
• Montieren Sie die Kamera mit der Vorderseite nach oben,
sodass die Serienschrift auf der Rückseite sichtbar ist.
3
Winkelanpassungs-
schraube
3
Befestigen des Kamerakabels
1
Befestigen Sie das Kamerakabel.
Befestigen Sie das wasserdichte Polster 7
mit dem Klebestreifen für das wasserdichte
Polster 8 und befestigen Sie lose Kabel um
das wasserdichte Polster 7 herum mit der
Kabelklemme 9.
9
7
• Vergewissern Sie sich, dass das Kabel nicht im Kofferraum,
an den hinteren Türen oder Scharnieren eingeklemmt wird.
• Das Kabel sollte über die Scharniere und
Kabelabdeckungen hinweg geführt werden.
• Nachdem die Verkabelung erfolgt ist, öffnen und schließen
Sie den Kofferraum und die hinteren Türen mehrmals, um
sicherzustellen, dass das Kabel nicht eingeklemmt oder
berührt wird.
1
Heck-
kamera-
Eingang
Kamerakabel
9
-DE
