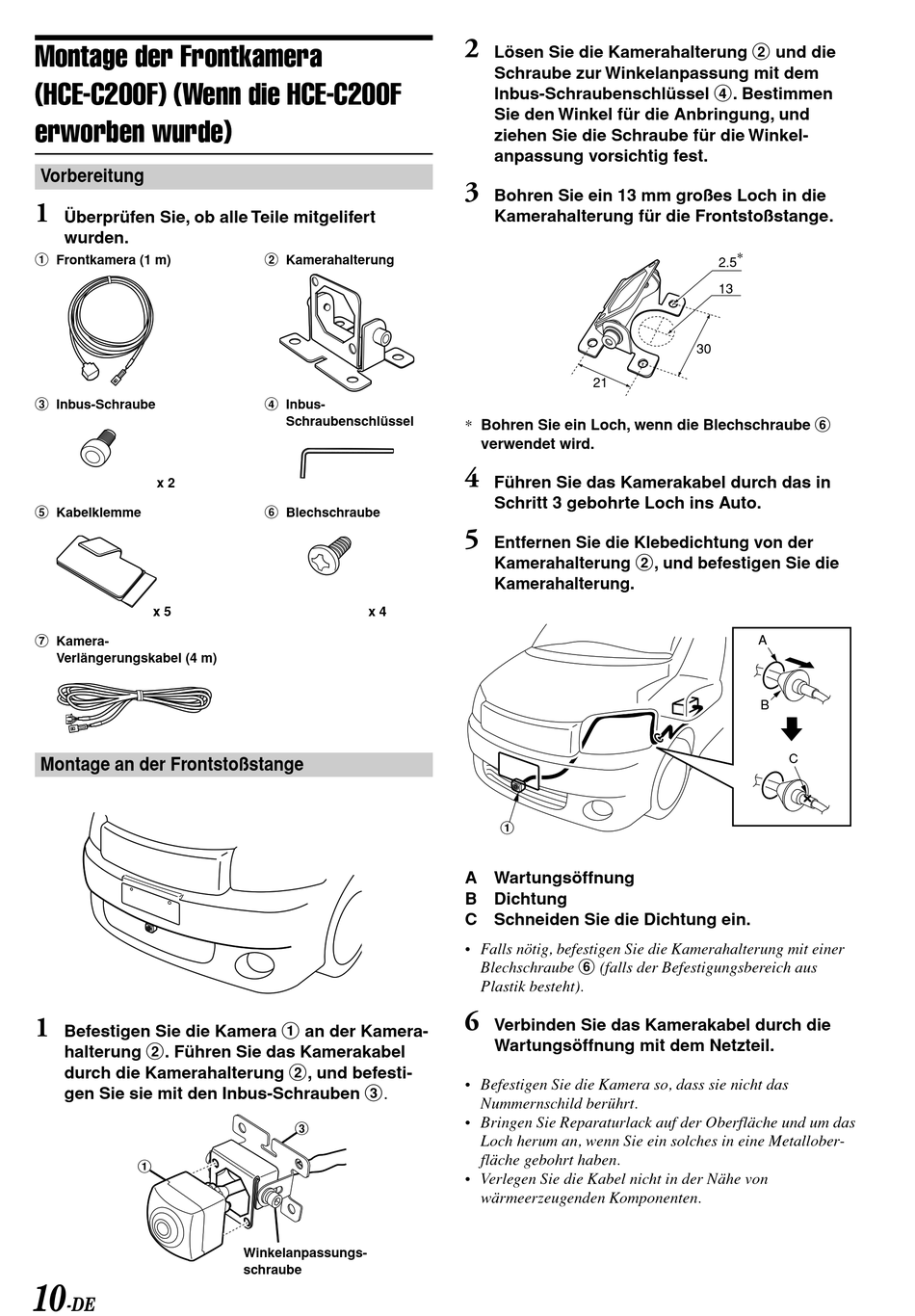

Montage der Frontkamera
(HCE-C200F) (Wenn die HCE-C200F
erworben wurde)
Vorbereitung
1
Überprüfen Sie, ob alle Teile mitgelifert
wurden.
1 Frontkamera (1 m)
3 Inbus-Schraube
x 2
5 Kabelklemme
x 5
7 Kamera-
Verlängerungskabel (4 m)
Montage an der Frontstoßstange
1
Befestigen Sie die Kamera 1 an der Kamera-
halterung 2. Führen Sie das Kamerakabel
durch die Kamerahalterung 2, und befesti-
gen Sie sie mit den Inbus-Schrauben 3.
1
10
-DE
2 Kamerahalterung
4 Inbus-
Schraubenschlüssel
6 Blechschraube
x 4
3
Winkelanpassungs-
schraube
2
Lösen Sie die Kamerahalterung 2 und die
Schraube zur Winkelanpassung mit dem
Inbus-Schraubenschlüssel 4. Bestimmen
Sie den Winkel für die Anbringung, und
ziehen Sie die Schraube für die Winkel-
anpassung vorsichtig fest.
3
Bohren Sie ein 13 mm großes Loch in die
Kamerahalterung für die Frontstoßstange.
21
* Bohren Sie ein Loch, wenn die Blechschraube 6
verwendet wird.
4
Führen Sie das Kamerakabel durch das in
Schritt 3 gebohrte Loch ins Auto.
5
Entfernen Sie die Klebedichtung von der
Kamerahalterung 2, und befestigen Sie die
Kamerahalterung.
1
A Wartungsöffnung
B Dichtung
C Schneiden Sie die Dichtung ein.
• Falls nötig, befestigen Sie die Kamerahalterung mit einer
Blechschraube 6 (falls der Befestigungsbereich aus
Plastik besteht).
6
Verbinden Sie das Kamerakabel durch die
Wartungsöffnung mit dem Netzteil.
• Befestigen Sie die Kamera so, dass sie nicht das
Nummernschild berührt.
• Bringen Sie Reparaturlack auf der Oberfläche und um das
Loch herum an, wenn Sie ein solches in eine Metallober-
fläche gebohrt haben.
• Verlegen Sie die Kabel nicht in der Nähe von
wärmeerzeugenden Komponenten.
2.5 *
13
30
A
B
C
