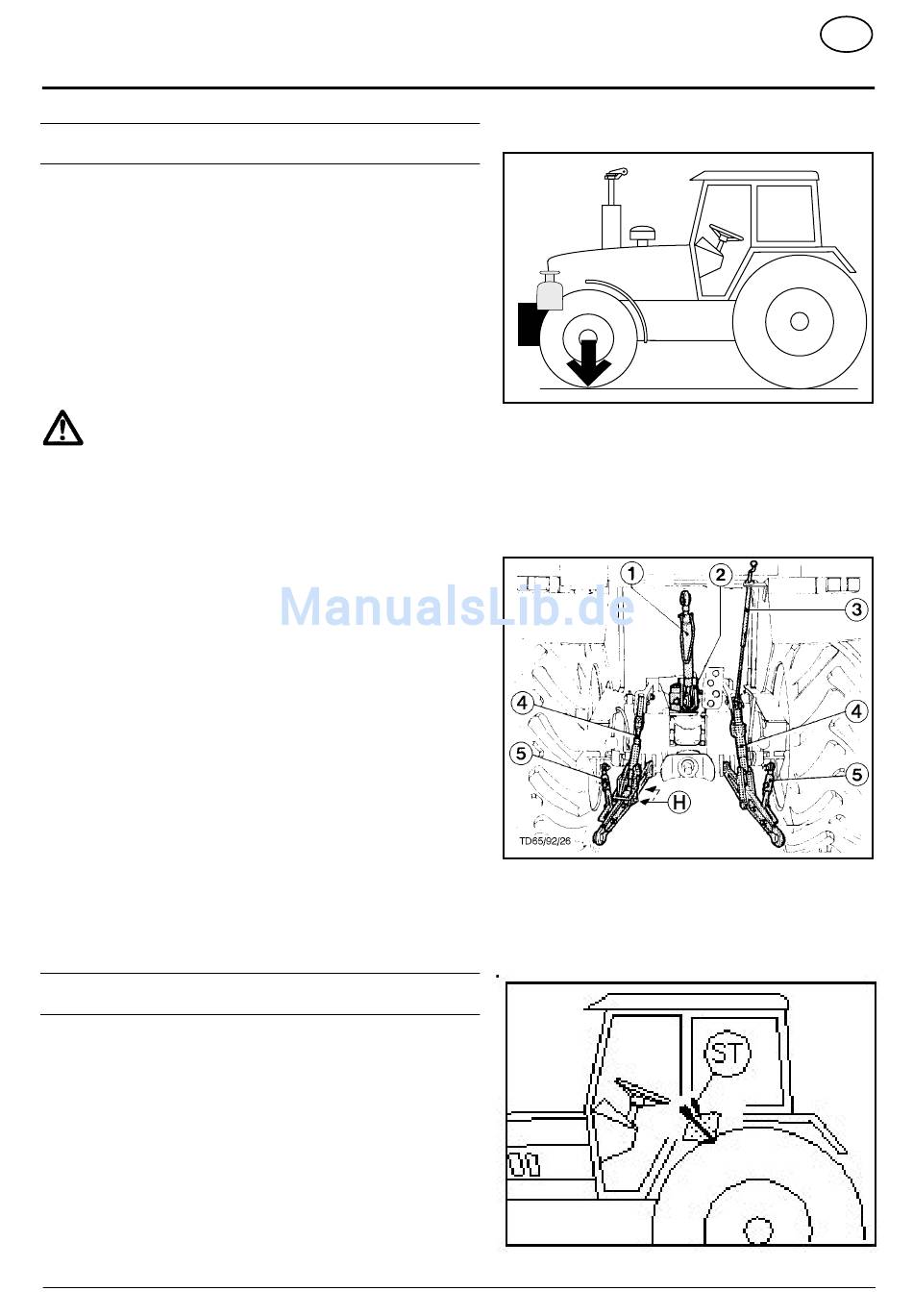

Vorbereitungen am Schlepper

Allgemein
Beachten Sie bitte die Leistungsgrenzen der verwendeten Zugmaschi-
ne.
Räder
- Der Luftdruck in den Schlepperhinterreifen soll beim Pflügen 0,8 bar
betragen.
- Unter erschwerten Einsatzbedingungen können zusätzliche Radgewichte
von Vorteil sein. Siehe auch Betriebsanleitung des Schlepperherstel-
lers.
Ballastgewichte
Der Schlepper ist vorne ausreichend mit Ballastgewichten zu bestü-
cken, um die Lenk- und Bremsfähigkeit zu gewährleisten.
Mindestens 20% des Fahrzeugleergewichtes auf der Vorderachse.
Hubwerk
- Die Hubstreben (4) müssen links und rechts gleich lang sein.
Einstellung mittels Verstelleinrichtung (3).
- Sind die Hubstreben (4) an den Unterlenkern in verschiedenen Stellungen
absteckbar, so ist die hintere Position (H) zu wählen. Dadurch wird die
Hydraulikanlage des Schleppers nicht so stark belastet.
- Den Oberlenker (1) laut Angaben des Schlepperherstellers abste-
cken (2).
Einstellung bei Transportfahrten
- Die Unterlenker mit den Streben (5) so fixieren, daß das angebaute Gerät
bei Transportfahrten nicht ausschwenken kann.
- Der Bedienungshebel für die Hydraulik muß gegen Senken verriegelt
sein.
- Straßentransport nicht in Stellung "ON-LAND"
Einstellung beim Pflügen
- Die Streben (5) so einstellen, daß ein möglichst großer, seitlicher Pendel-
bereich entsteht.

Hydraulikregelung am Hubwerk

Lageregelung:
Zum An- und Abbau des Gerätes und bei Transportfahrten.
Die Lageregelung ist die normale Einstellung der Hubwerkshydraulik.
Das angebaute Gerät bleibt in der am Steuergerät (ST) eingestellten Höhe
(= Lage).
Zugwiderstandregelung, Mischregelung:
Das Pflügen erfolgt mit einer der beiden Betriebsarten. Beschreibung siehe
Kapitel "EINSATZ".
(943) ANBAU 9600-D

ANBAU AN DEN SCHLEPPER

Kg
20%
- 6 -
D
