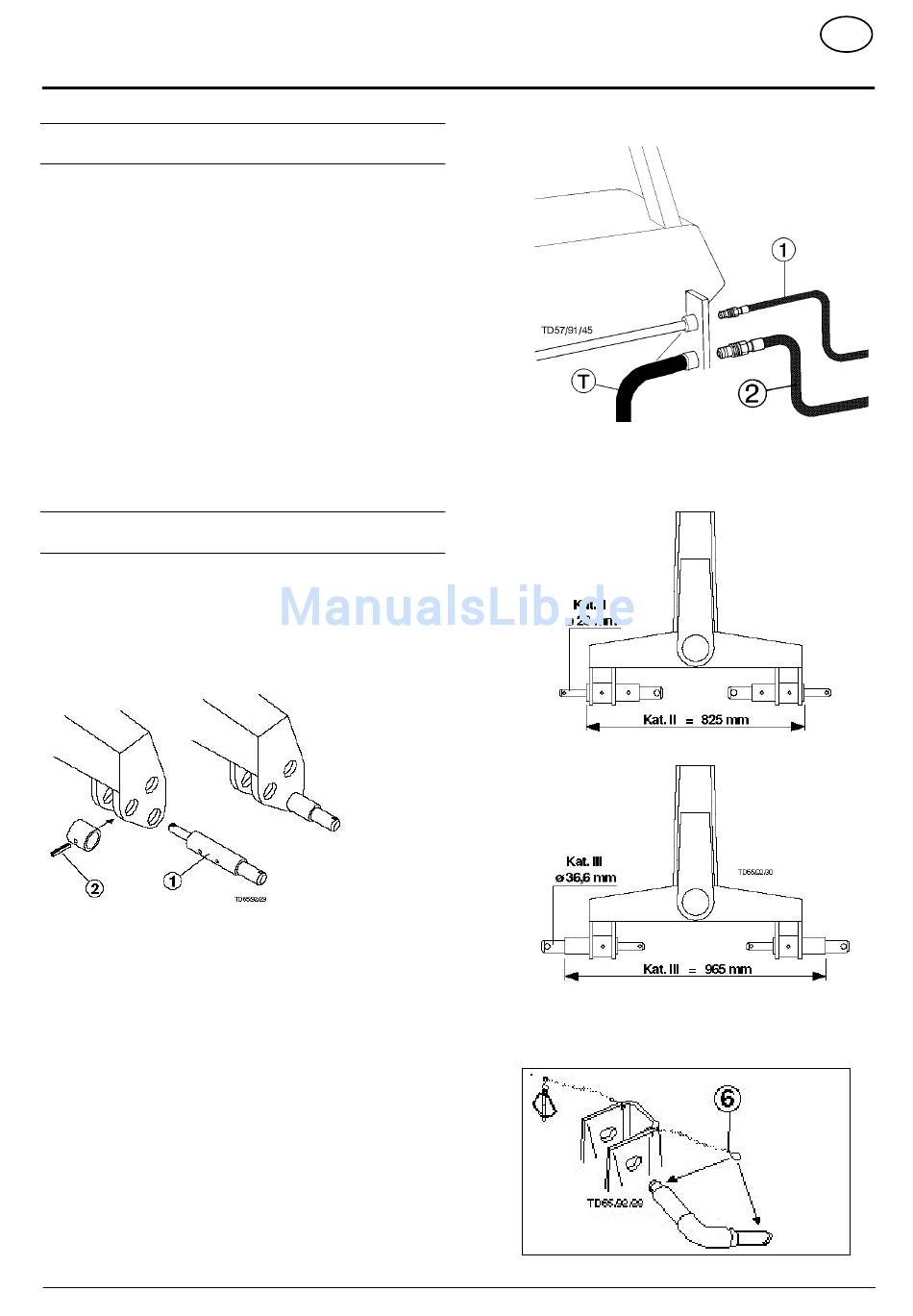

Hydraulikanschluß
Einfachwirkendes Steuergerät
Sollte der Schlepper nur ein einfachwirkendes Steuerventil besitzen,
ist es unbedingt erforderlich eine Ölrücklaufleitung (T) von Ihrer
Fachwerkstätte montieren zu lassen.
- Druckleitung (1) an das einfachwirkende Steuergerät anschlie-
ßen.
- Ölrücklaufschlauch (2) an die Ölrücklaufleitung des Schleppers
ankuppeln.
Doppeltwirkendes Steuergerät
- Druckleitung (1) und Ölrücklaufleitung (2) anschließen.
Vorbereitungen am Pflug
Tragzapfen
Entprechend der Anschlußgröße (Kategorie II oder III) am Hubwerk des
Schleppers sind die Tragzapfen am Anbaugerät zu wählen.
Tragzapfenwechsel
- Spannhülse (2) herausschlagen.
- Tragzapfen (1) herausziehen.
- Benötigte Tragzapfen (ø28mm bzw. 36,6mm) außen positionie-
ren.
- Benötigtes Maß einstellen und mit Spannhülse (2) wieder in der
entsprechenden Bohrung fixieren.
Kat. II = 825mm,
Kat. III = 965mm.
Oberlenkerbolzen
- Sicherungsschnur (6) in die nicht benutzte Bohrung einhängen.
(943) ANBAU 9600-D
ANBAU AN DEN SCHLEPPER
- 7 -
D
