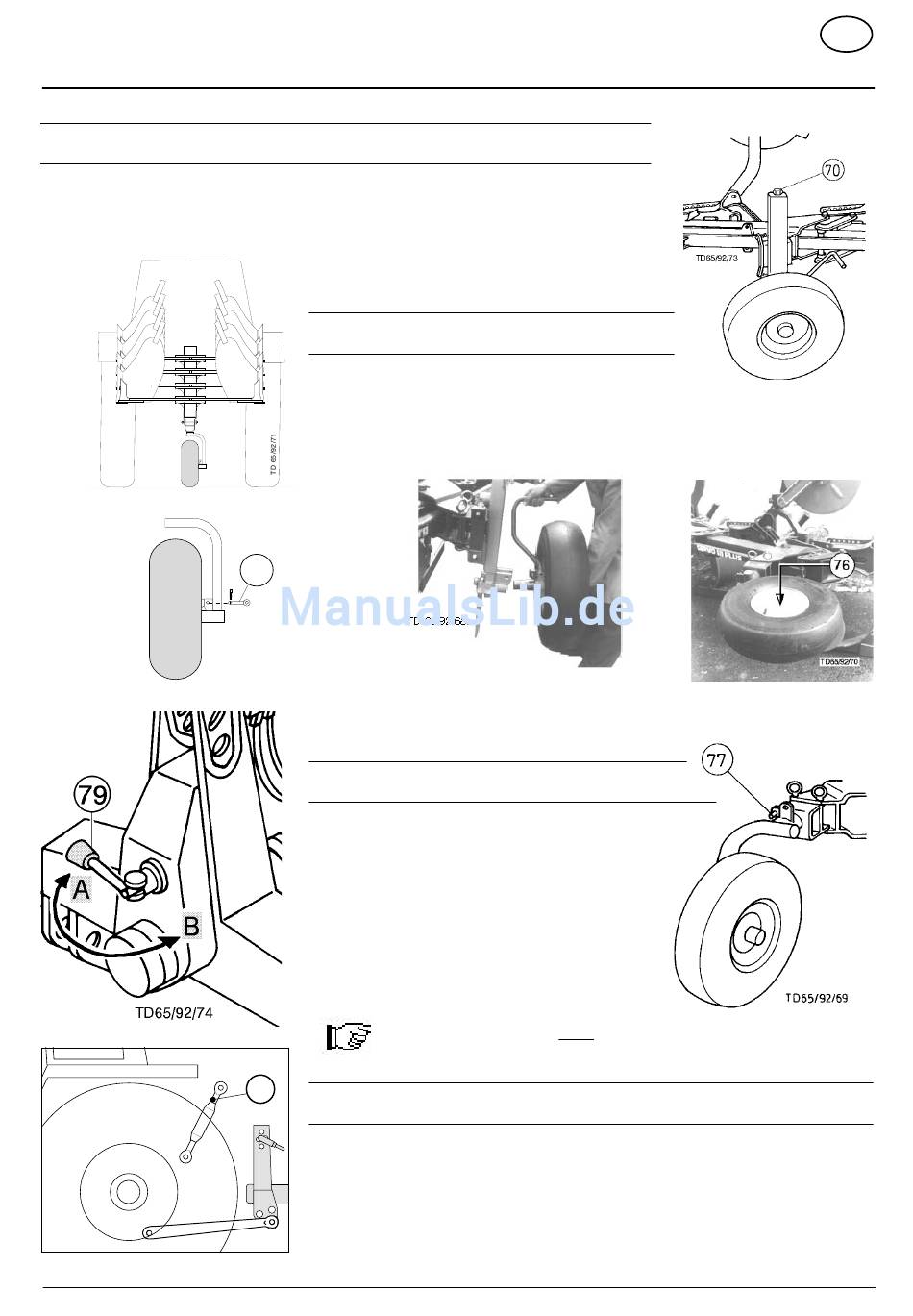

• Dieses Tastrad wird zum Pflügen am vorletzten Pflugkörper montiert.
• Die Arbeitstiefe wird über die Spindel (70) mit der mitgelieferten Ratsche eingestellt.
• Es kann auch als Transportrad verwendet werden. Dadurch wird die Hinterachse und das Hubwerk des
Schleppers entlastet.
TD 65/92/71
(943) 9200 D TASTRÄDER

UNI - Gummirad

Wichtig: Oberlenker bei Transportfahrten immer aushän-
gen.

Umstellen in die Transportstellung

- Bolzen (75) entfernen.
- Rad aus der Lagerung herausziehen, am hinteren Radträger (76) abstecken und mit Bolzen
(75) fixieren.
Diese Montageposition kann zum Pflügen an der Grundgrenze verwendet werden. Das Tastrad
75
hat in diesem Fall keine Funktion.
- Bei Transportfahrten muß das Rad frei lenkbar sein.
Mittels Bolzen (77) die Verriegelung des Radträgers lösen.
- Verriegelung am Anbaubock lösen.
Dazu den Exzenterhebel (79) um 180° schwenken (Position
B).
- Pflug mit dem Hubwerk des Schleppers hochheben.
- Mit dem Drehwerk langsam in die waagrechte Stellung
bringen bis der Verriegelungsbolzen am Anbaubock auto-
matisch einrastet.
- Oberlenker (1) entfernen.
Wichtiger Hinweis:
darf bei Transportfahrten nicht mit dem Pflug verbunden sein.
1
- Oberlenker anbringen und Pflug mit dem Hubwerk des Schleppers hochheben.
- Verriegelung am Anbaubock lösen.
Dazu den Exzenterhebel (79) um 180° schwenken (Position A).
- Pflug mit dem Drehwerk in die senkrechte Stellung bringen.
- Tastrad wieder am vorletzten Pflugkörper montieren und mit Bolzen (75) fixieren.
TD65/92/75

Transportfahrten

Der Oberlenker

Umstellen in die Arbeitsstellung

- 19 -
TASTRÄDER
D
