Vor der Fahrt zum Acker

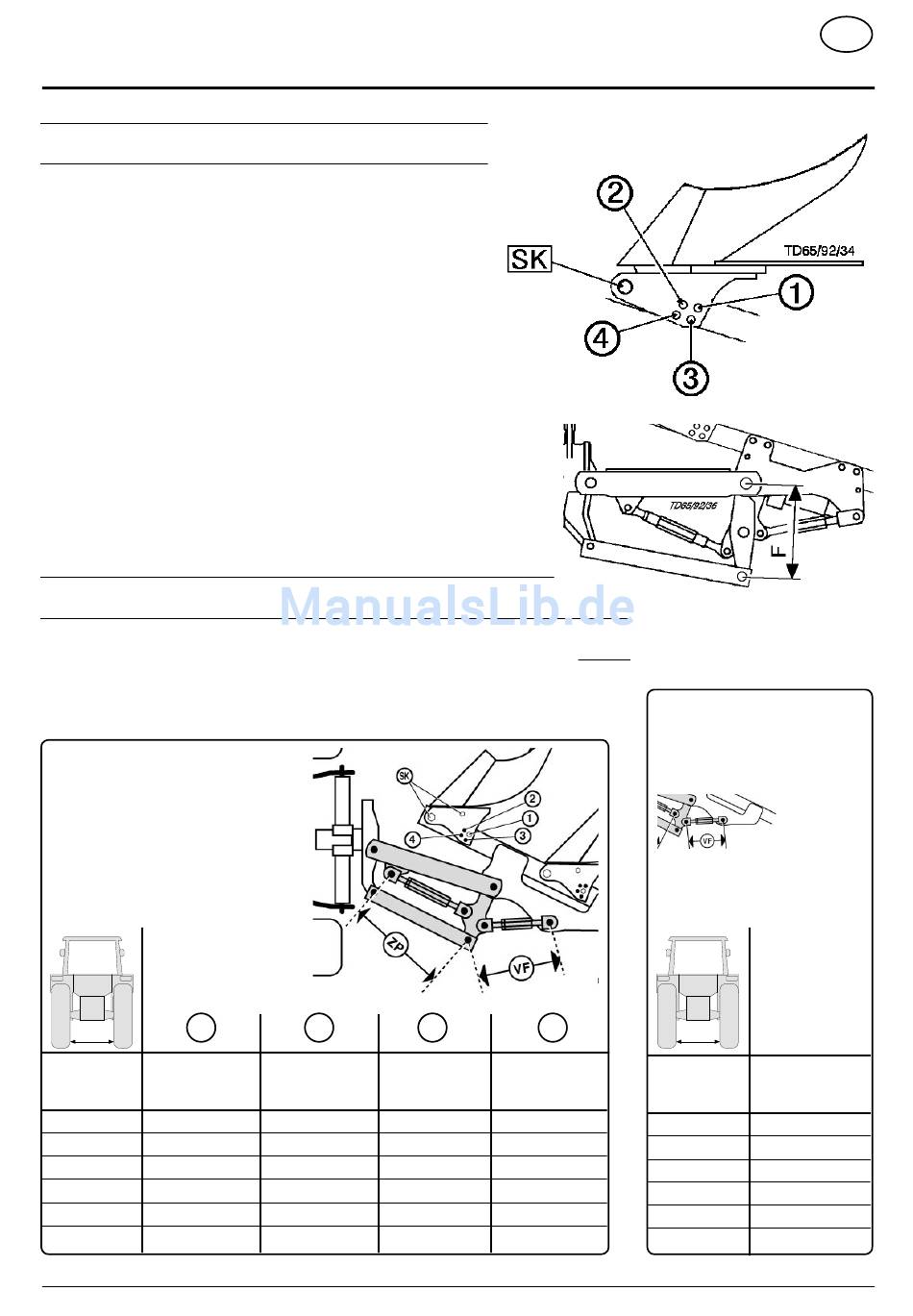

Schnittbreite einstellen.
In der Standardausführung (SERVO) des Pfluges können vier Schnittbreiten
vorgewählt werden. Die Schnittbreite wird durch Schwenken der Befesti-
gungskonsole eingestellt.
- Vordere Sechskantschraube (SK) lockern.
- Hintere Sechskantschraube herausnehmen .
- Befestigungskonsole soweit schwenken bis die gewünschte Schnittbreite
erreicht ist und die Sechskantschraube in eine der Bohrungen (1, 2, 3, 4) paßt.
- Sechskantschraube wieder festziehen.
Feineinstellung (Maß F)
Die Feineinstellung ist eine Abstimmung des Pfluges zum verwendeten Schlepper
und ist daher nur einmal vorzunehmen.
Die Feinjustierspindel wird dabei auf das ermittelte Maß (F) eingestellt (siehe nächste
Seite).
Einstellung der beiden Spindeln (ZP, VF) laut Tabelle.
Die Einstellung ist abhängig vom Innenabstand der Schlepperräder (RA) und der
eingestellten Schnittbreite (1, 2, 3, 4) .
Die beiden Spindeln für Zugpunkt (ZP) und Vorfurche (VF) sind auf die Maße laut Tabelle
einzustellen. Mehr Information über Zugpunkt und Vorfurche im Kapitel "EINSATZ".

Achtung bei den Typen

SERVO II PLUS, SERVO III PLUS, SERVO IV PLUS!
Bei den Typen mit hydraulischer Schnittbreitenverstellung ist diese Einstellung mit der kleinsten
Schnittbreite vorzunehmen.
TABELLE FÜR TYPE
SERVO III
SERVO IV
TD65/92/35
1
RA
RA VF
(mm) (mm) (mm)
1000 451 579
1100 444 559
1200 438 538
1300 433 518
1400 428 497
1500 422 476
(943) 9900-D VOREINSTELLUNG
2
ZP VF ZP
(mm) (mm)
445 604
437 585
430 565
424 545
419 525
414 504

VOREINSTELLUNG DES PFLUGES

3 4
VF ZP VF ZP
(mm) (mm) (mm) (mm)
441 615 440 615
431 610 427 620
423 591 417 615
416 571 409 597
410 552 401 578
404 532 395 558
- 9 -
TABELLE FÜR TYPE
SERVO III PLUS
SERVO IV PLUS
TD65/92/35
RA
RA VF ZP
(mm) (mm) (mm)
1000 318 484
1100 312 461
1200 307 439
1300 303 416
1400 298 393
1500 294 370
D
