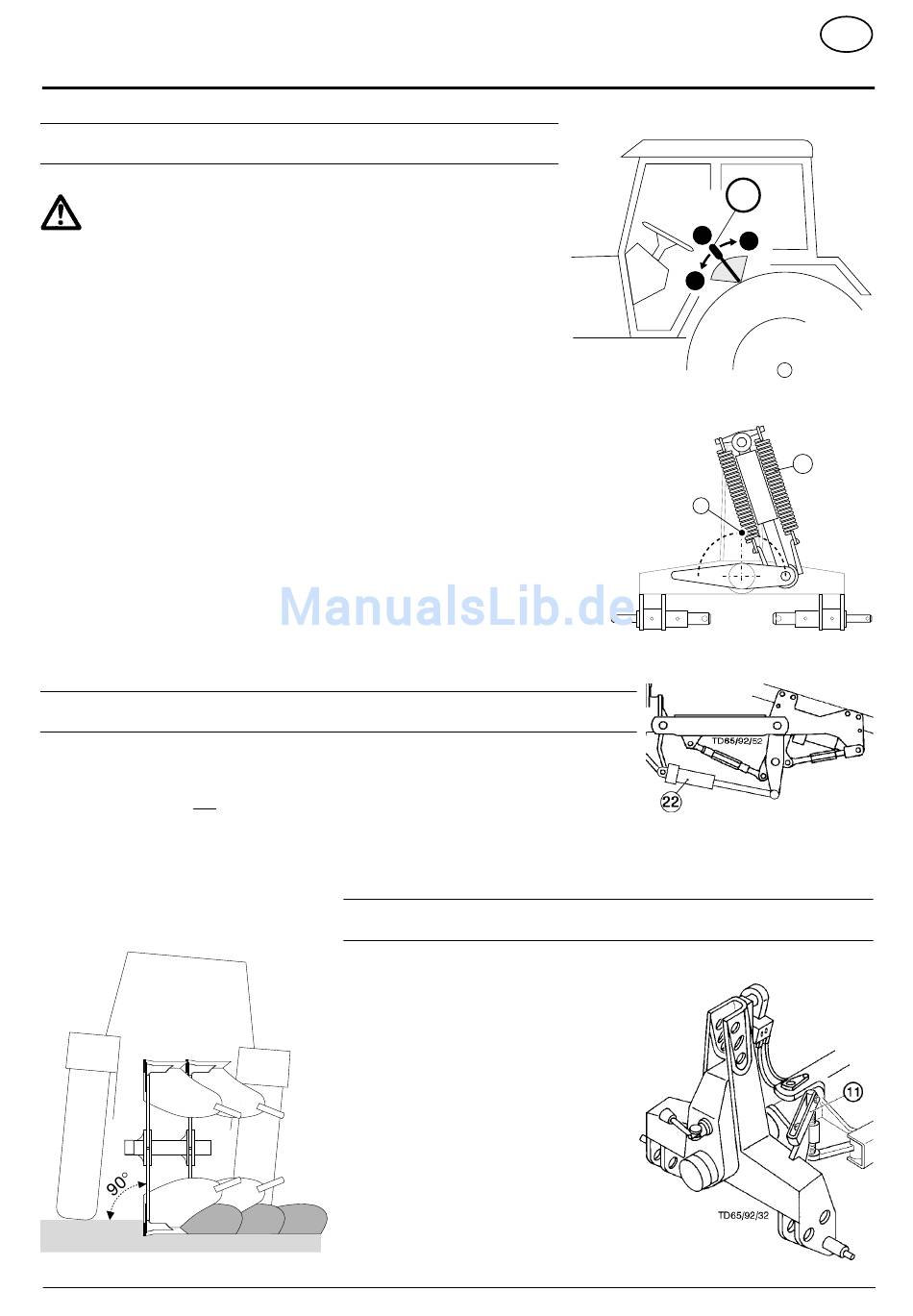

Drehen Des Pfluges; Hydraulikzylinder (22) Zum Einschwenken Des Pflugrahmens; Pflugneigung Einstellen (11) - Pottinger SERVO III Betriebsanleitung

Achtung!
Beim Drehvorgang darf sich niemand im Schwenkbereich aufhalten.
Drehwerk nur vom Schleppersitz aus betätigen.
Für den Drehvorgang ist der Pflug vollständig auszuheben.
Das Drehwerk kann, je nach Pfluggröße, mit einfachwirkendem Zylinder und Feder-
kraftunterstützung oder mit doppeltwirkendem Zylinder und integrierter, automatischer
Umsteuerung ausgerüstet sein.
Die automatische Umsteuerung bewirkt, daß der gesamte Wendevorgang mit einer
einzigen Schaltstellung des Steuergerätes (ST) erfolgt.
Drehvorgang mit doppeltwirkendem Zylinder
Der Drehvorgang wird mit einfachwirkendem und doppeltwirkendem Steuergerät in gleicher Weise ausgeführt.
Bei einfachwirkendem Steuergerät ist eine Rücklaufleitung beim Schlepper erforderlich.
- Steuergerät (ST) auf Heben (h) schalten.
Der Pflugkörper wird um 180° gedreht.
- Steuergerät (ST) auf Neutral (0) schalten.
Nach etwa 5 Sekunden kann ein neuer Drehvorgang ausgeführt werden.
Drehvorgang mit einfachwirkendem Zylinder und einfachwirkendem Steuergerät
- Steuergerät (ST) zuerst auf Senken (s) schalten.
Der Pflugkörper dreht durch die Zugkraft der Federn (21).
- Wird der obere Totpunkt (T) überschritten ist das Steuergerät auf Heben (h) zu schalten.
Sonderausrüstung für 4– und 5– scharige Pflüge
Hydraulikzylinder (22) zum Einschwenken des Pflugrahmens
Der Hydraulikzylinder (22) schwenkt in der ersten Drehphase den Pflugrahmen zur Schleppermitte.
Dies ermöglicht bei 4– und 5– scharigen Pflügen ein problemloses Wenden. Nach beendeter Wendung
wird der Pflugrahmen wieder mit dem Hydraulikzylinder (22) in die Arbeitsstellung geschwenkt.
Am Schlepper ist nur ein doppeltwirkendes oder ein einfachwirkendes Steuergerät mit Rücklauf
erforderlich. Dieses Steuergerät versorgt gleichzeitig den Hydraulikzylinder (22) und den Zylinder
am Drehwerk.
(943) 9600-D EINSATZ
Drehen des Pfluges
Beim Pflügen sollen die Pflugkörper annähernd senkrecht (90°) zum Boden stehen. Diese
Position wird, wie nachfolgend beschrieben, durch Verdrehen der beiden Spindeln (11)
erreicht.
- Pflug 5 - 10 cm hochheben.
- Steuergerät (ST) kurz betätigen.
Der Pflugrahmen dreht ein Stück von der An-
schlagspindel (11) weg.
- Neigung mit der Spindel (11) einstellen.
- Pflugrahmen wieder bis zum Anschlag zurück-
drehen.
- Pflugarbeit fortsetzen und überprüfen ob durch
die neue Einstellung die Pflugkörper annähernd
senkrecht (90°) zum Boden stehen.
TD 65/92/25
TD 65/92/48
Pflugneigung einstellen (11)
- 12 -
D
EINSATZ
ST
0
h
s
21
T
TD65/92/46
