Feineinstellung; Beispiel; Verstellen Der Justierspindel - Pottinger SERVO III Betriebsanleitung

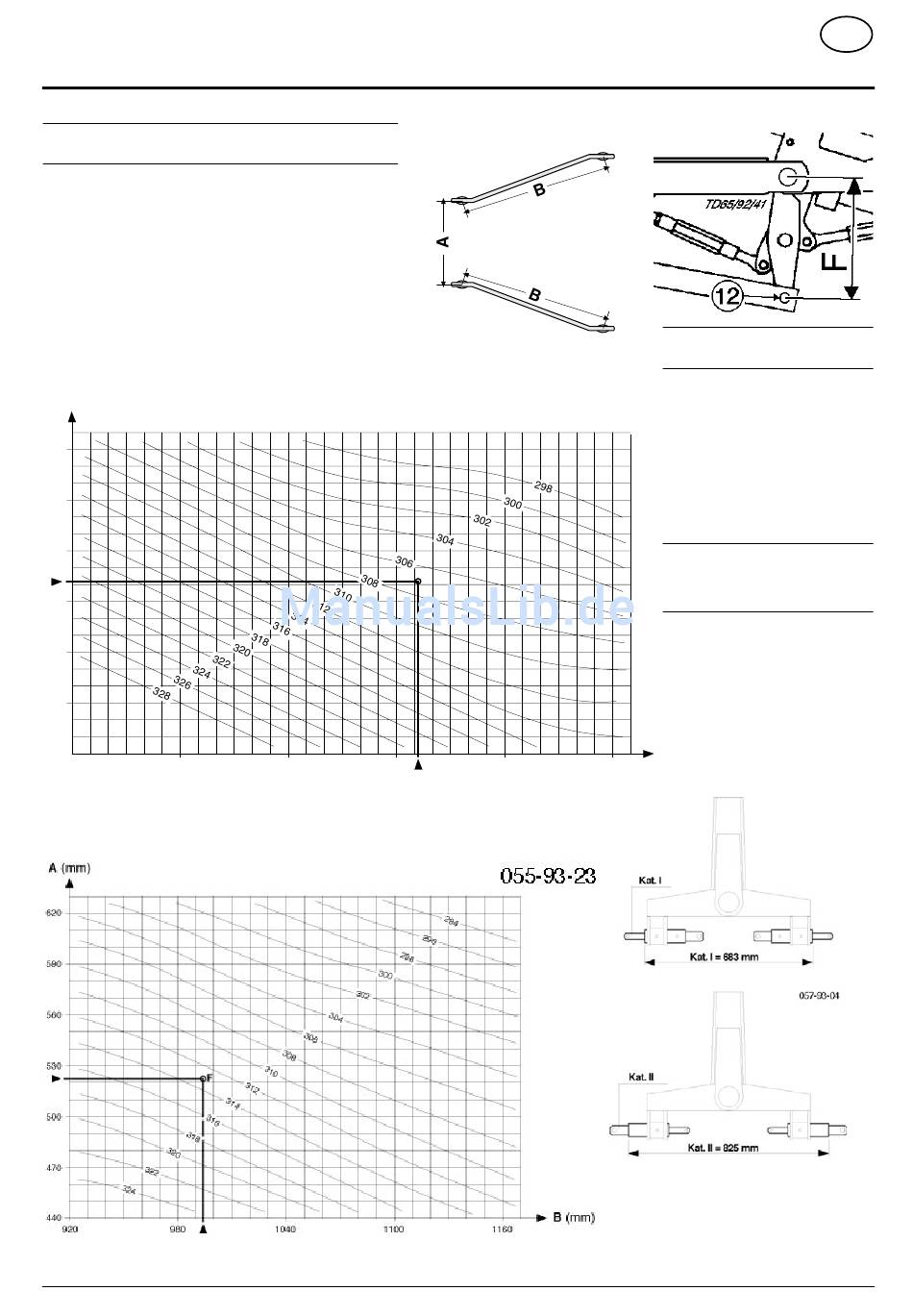

Feineinstellung

- Die Maße (A) und (B) an den Unterlenkern abmessen und
laut Tabelle für Kat. II bzw. Kat. III den Schnittpunkt (F)
ermitteln.
Die Maße (A, B) sind jeweils von Kugelmitte zu Kugelmitte
zu messen.
- Die Lage des Schnittpunktes zwischen den diagonalen
Linien der Tabelle ergibt den Einstellwert (F).
A (mm)
560
530
500
470
440
410
380
800 860
(943) 9900-D VOREINSTELLUNG
Tabelle für Kat. II
Kat. II = 825 mm
920 980
Tabelle für Kat. III
Kat. III = 965 mm
VOREINSTELLUNG DES PFLUGES
TD65/92/39
TD65/92/38a
F
1040
- 10 -

Beispiel:

A = 482mm
B = 992mm
Der Schnittpunkt (F) liegt zwischen
den Linien "306" und "308".
Das Mittel davon beträgt also
307mm.
F = 307mm
Verstellen der Justier-
spindel
- Bolzen (12) demontieren.
- Justierspindel auf das ermittelte
Maß (F) einstellen.
- Bolzen (12) wieder montieren.
B (mm)
1100
D
