Höheneinstellung der Fußplat-
ten
Die Beinstützenlänge ist durch ein Te-
leskoprohr einstellbar.
Werkzeug:
1 x Sechskant-Stiftschlüssel SW* 4
Feststellbremsen betätigen. – So ver-
meiden Sie ein unbeabsichtigtes Fort-
rollen des Rollstuhles.

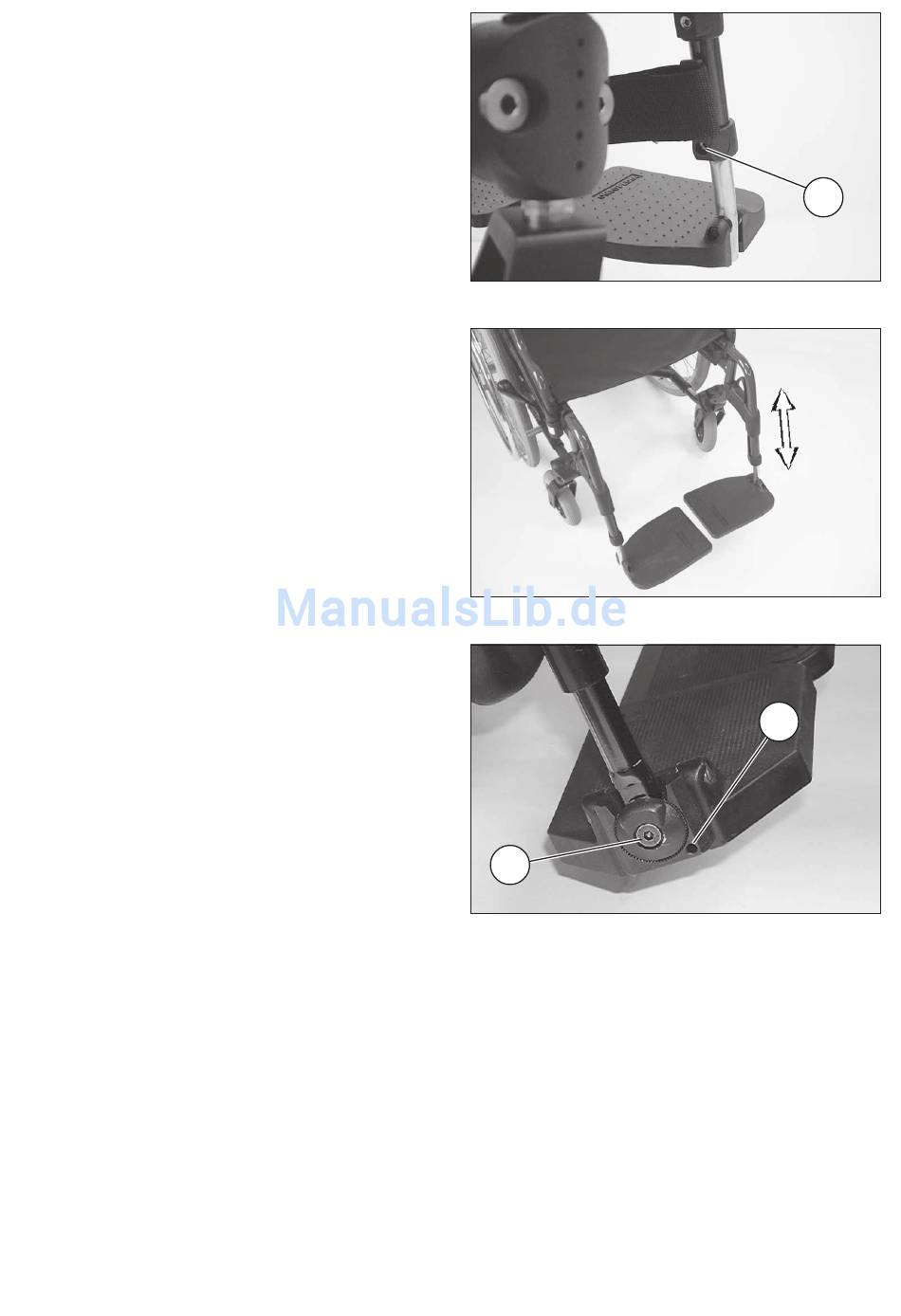

Die Klemmschraube (Bild 20/
Beinstützunterteil mit Fußplatte auf
die gewünschte Länge teleskopieren
(Bild 21).
Die Klemmschraube (Bild 20/
drehen.
Winkelverstellbare Fußplatten
(Option)
Nach dem Lösen der Klemmschraube
➁
(Bild 22/
) die Verzahnung heraus-
ziehen und den Fußplattenwinkel ein-
stellen. Klemmschraube festdrehen.
Die Stellschraube (Bild 22/
Winkelkorrektur der Fußplatten in der
Horizontalen.
*SW = Schlüsselweite [mm]
24
➀
) lösen.
➀
) fest-
➂
) dient zur
20
21
2
22
1
3
