BESCHREIBUNG DES
ANSCHLUSSFELDS
EIN- UND AUSGÄNGE

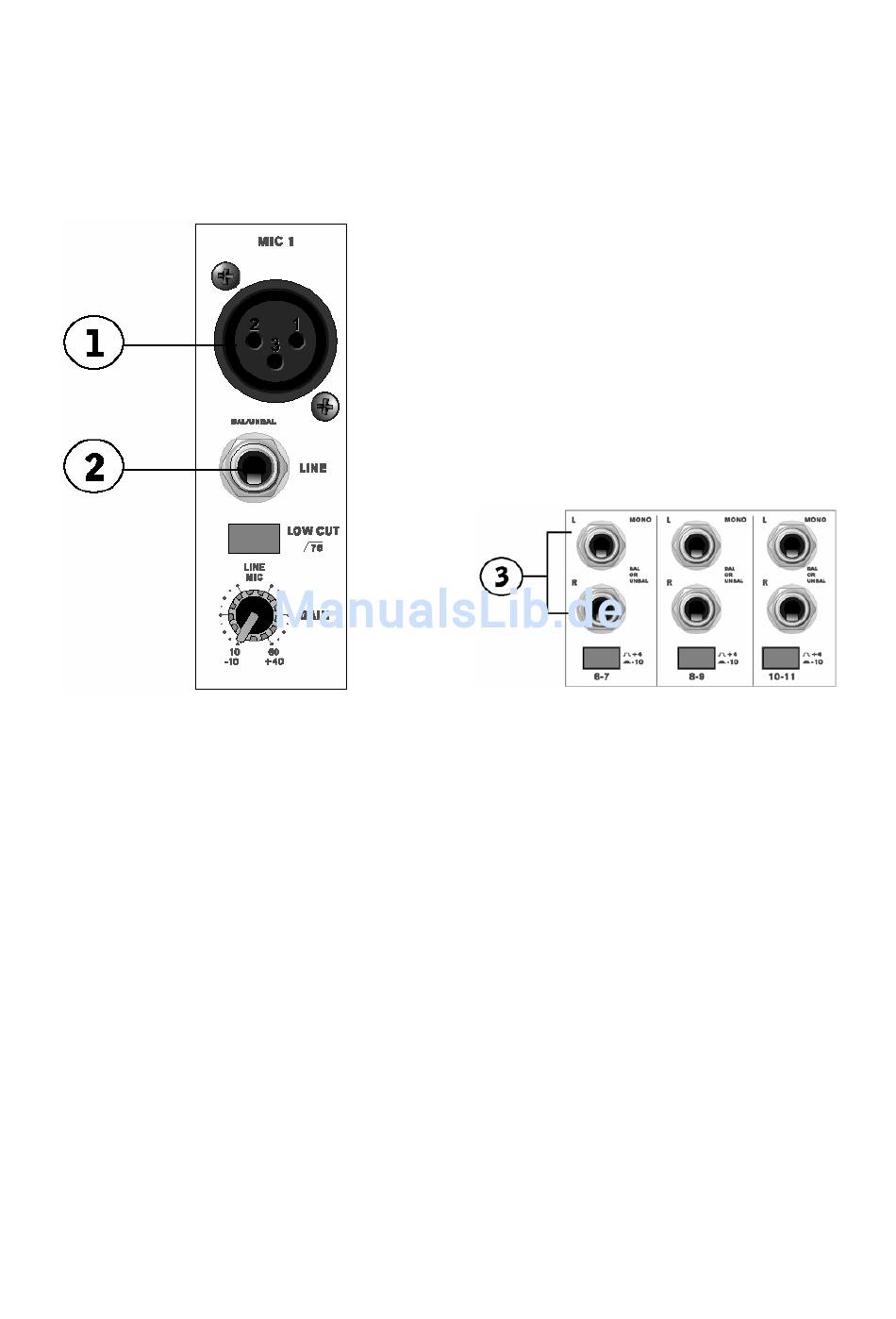

1. XLR BAL / UNBAL MIC EINGÄNGE
Die symmetrischen Mikrofoneingänge sind
als weibliche XLR Buchsen ausgelegt. Hier
können Mikrofone oder DI Boxen mit
Mikrofonpegel angeschlossen werden. Wir
empfehlen die Verwendung von
professionellen Mikrofonen mit
symmetrischen Ausgängen, egal ob
dynamisch, Kondensator- oder
Bändchenmikrofon. Benutzen Sie bitte nur
hochwertige, niederohmige Kabel und
achten Sie auf die richtige
Steckerbelegung.
Wenn Sie ein Kondensatormikrofon oder
eine aktive DI Box benutzen, benötigen Sie
+48V Phantomspeisung. Wenn Sie die
Phantomspeisung einschalten, sollten alle
Lautstärke Regler (Eingangskanäle, Master)
runter gedreht sein. Um übermäßige
Störgeräusche in den angeschlossenen
Lautsprechern zu vermeiden, sollten Sie
Kondensatormikrofone nicht einstecken,
solange die Phantomspeisung
eingeschaltet ist.
Also: Erst Mikrofon oder DI Box einstecken,
dann Phantomspeisung einschalten....
(siehe auch #16).
PHONIC CORPORATION – Bedienungsanleitung MU1722X / 1822X
Anmerkung: Wenn Sie unsymmetrische Mikrofone
oder Line Signale an den XLR Eingang angeschlossen
haben, dürfen Sie die Phantomspeisung nicht
verwenden!
2. LINE
An diese 6,3 mm TRS Klinkenbuchse
werden Geräte mit Linienpegel
angeschlossen, also mit Ausnahme von
Mikrofonen, Geräte wie Keyboards,
elektronische Drums, CD Spieler usw.
Es können symmetrische oder
unsymmetrische Signale verarbeitet
werden. Wenn Sie einen unsymmetrischen
6,3 mm Klinkenstecker verwenden,
wandelt der Line Eingang das Signal, das
am Ring anliegt, automatisch in Masse um.
Der Ring muss mit Masse verbunden sein,
wenn das Signal unsymmetrisch ist.
3. STEREO LINE EINGÄNGE
MU1722X bzw. MU1822X verfügen über
einige Stereo Kanäle, die jeweils mit zwei
symmetrischen 6,3
Klinkenbuchsen ausgestattet
können auch unsymmetrische
anschließen). Diese Stereo Eingangskanäle
sind für stereophone
ausgelegt, also die linken und rechten
Ausgänge beispielweise eines Keyboards,
eines Drum Computers,
Samplers, eines Effektgeräts, oder eines HiFi
Geräts wie CD, DVD, MD oder DAT Players.
Ist das Eingangssignal mono, sollte nur der
linke Eingang „L (MONO)" benutzt werden.
Das Signal wird automatisch auch auf den
rechten Kanal gelegt, der Kanal verhält
sich dann wie ein reiner Monokanal (dies
ist das Geheimnis einer „normalisierten"
Klinkenbuchse). Umgekehrt
dies nicht, d.h. wenn Sie nur den rechten
Eingang verwenden, erscheint das Signal
auch nur in der rechten Summe.
Zwei der Stereokanäle haben sowohl Line
Eingänge als auch
Mikrofoneingänge.
Doppelbelegung
Vielseitigkeit der Mixer enorm. Jedoch
mm TRS Mono
sind (Sie
Signale
Leitungspegel
Synthesizers,
funktioniert
zusätzlich noch
Durch diese
erhöht sich die
