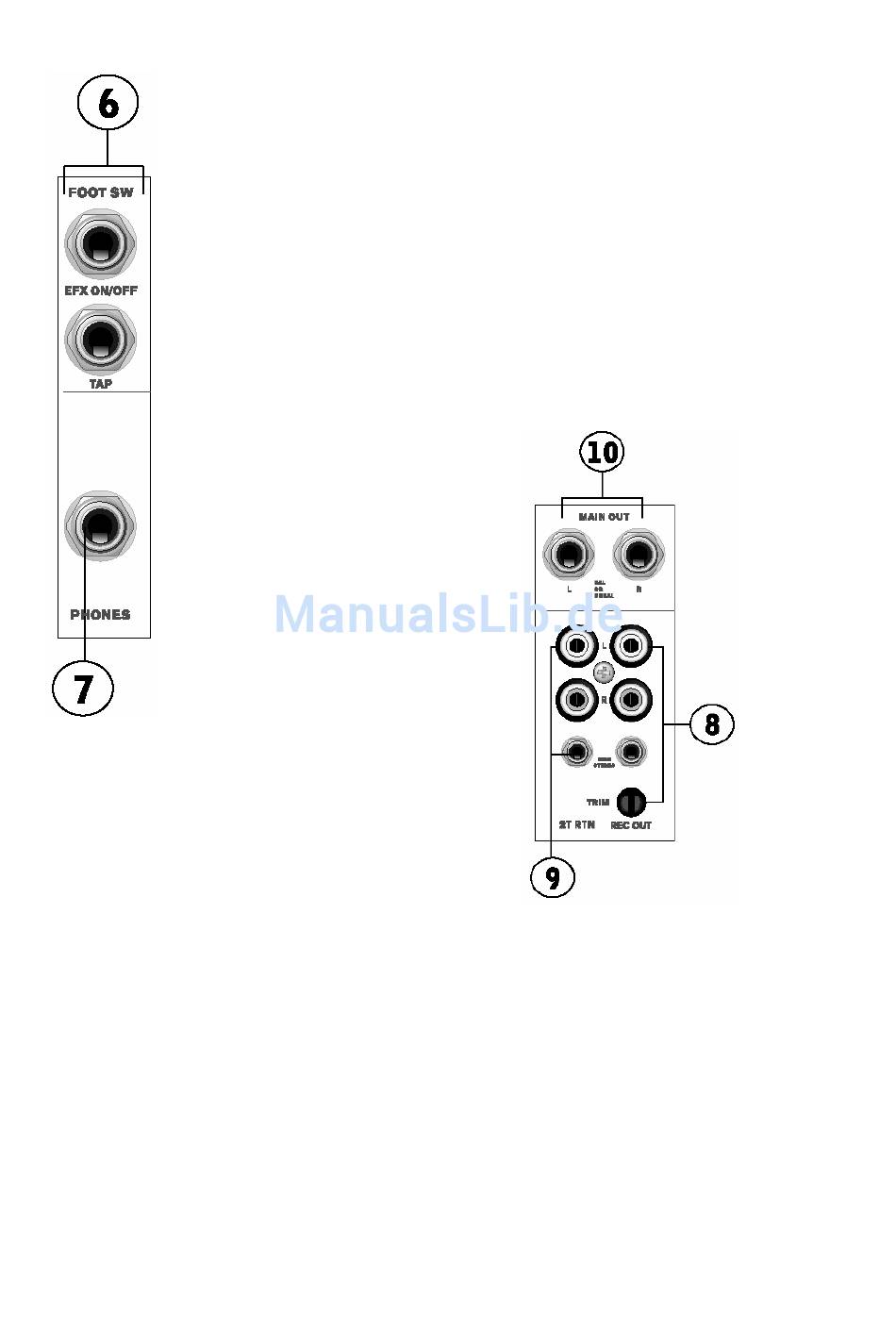

6. FOOT SWITCH

Diese beiden Klinkenbuchsen
sind für den Anschluss von
optionalen
vorgesehen, mit deren Hilfe
bestimmte Eigenschaften des
eingebauten
Effektgerätes
werden können.
TAP
Der mit TAP gekennzeichnete
Anschluss
Fernbedienung
DELAY Funktion benutzt (nur
aktiv,
Effektprogramm
aufgerufen
verwenden
Kontaktschalter.
EFX ON / OFF
An diese Klinkenbuchse wird
ein
Stummschalten
Effektsignals
Auch
verwendete Fußschalter ein
Kontaktschalter sein.
7. PHONES
An diese Stereo
Klinkenbuchse wird ein Kopfhörer
angeschlossen. Hier kann das
Summensignal (bzw. das REC OUT Signal),
das 2T Return Signal oder ein SOLO Signal
abgehört werden (Näheres siehe #44). Die
Lautstärke wird mit dem Regler CTRL RM /
PHONES (#44) eingestellt.
8. REC OUT L&R, MINI STEREO und TRIM
Diese Zweispurausgänge in Form von
Cinch Buchsen und Mini Stereoklinke sind
für den Anschluss von semiprofessionellen
Signalpegeln (-10 dBV) ausgelegt.
Schließen Sie hier die Eingänge Ihres
Aufnahmemediums an, also
Kassettenrekorder, DAT, MD, Soundkarte
oder Laptop.
Der Lautstärkeregler TRIM erlaubt eine
exakte Einstellung
Ausgangsempfindlichkeit
Buchsen und der Mini Klinke, so dass die
angeschlossenen Geräte exakt auf den
Betriebspegel des Mischpults abgestimmt
PHONIC CORPORATION – Bedienungsanleitung MU1722X / 1822X
Fußschaltern
digitalen
gesteuert
wird zur
der TAP
wenn das
#16
ist. Bitte
Sie einen
Fußschalter zum
des
angeschlossen.
hier muss der
der
der Cinch
sind, was eine optimale Audioqualität
garantiert.
Das Signal des REC OUT wird in der
Summenschiene abgegriffen, jedoch vor
dem Summenfader. Es enthält also alle
Signale, die in
gelangen, sind jedoch in der Lautstärke
unabhängig von der Stellung des Master
Faders. Dies ist vor allem interessant, wenn
das Mischpult für
verwendet wird, bei der gleichzeitig ein
Mitschnitt auf einer
gemacht wird. Änderungen der Lautstärke
im Saal haben demnach keinen Einfluss
auf den Pegel,
Aufnahmemedium gelangt.

9. 2T RTN L/R und MINI STEREO

Diese Zweispureingänge in Form von Cinch
Buchsen und Mini Stereoklinke sind für den
Anschluss von
Signalpegeln (-10
Schließen Sie hier die Ausgänge Ihres
Aufnahmemediums oder Zuspielers an,
also Tape Deck, DAT, MD, CD Spieler,
Soundkarte oder Laptop. Die Signale
werden entweder direkt auf die Summe
L/R oder in die Control Room / Phones
Schiene geleitet (Näheres siehe #46).
10. MAIN L & R
Diese beiden dreipoligen Klinkenbuchsen
sind die Ausgänge des Mixers. Hier liegt die
endgültige Mischung
die Summenschiene
eine Beschallung
Zweispurmaschine
der in das
semiprofessionellen
dBV) ausgelegt.
aus der
12
