Phonic MU1722X Bedienungsanleitung Seite 29

+7 dB-Marke ist nicht bedenklich, sofern
das nachfolgende
zusätzlichen Pegel verträgt. Auf diese
Weise erhalten
Signal/Rauschabstand.
Sie sollten darauf achten, dass die oberste,
rote LED der Pegelanzeige (mit PEAK
gekennzeichnet) nur in den wenigsten
Ausnahmefällen aufleuchtet. Wenn sie
aufleuchtet, ist der Pegel etwa 6 dB
unterhalb der Clipping Grenze, ab derer
Verzerrungen deutlich wahrnehmbar sind.
Bedenken Sie, dass
Lautstärke von dem Regler CTRL RM /
PHONES (#44) abhängig ist, nicht jedoch
der angezeigte Pegel in der LED Kette.

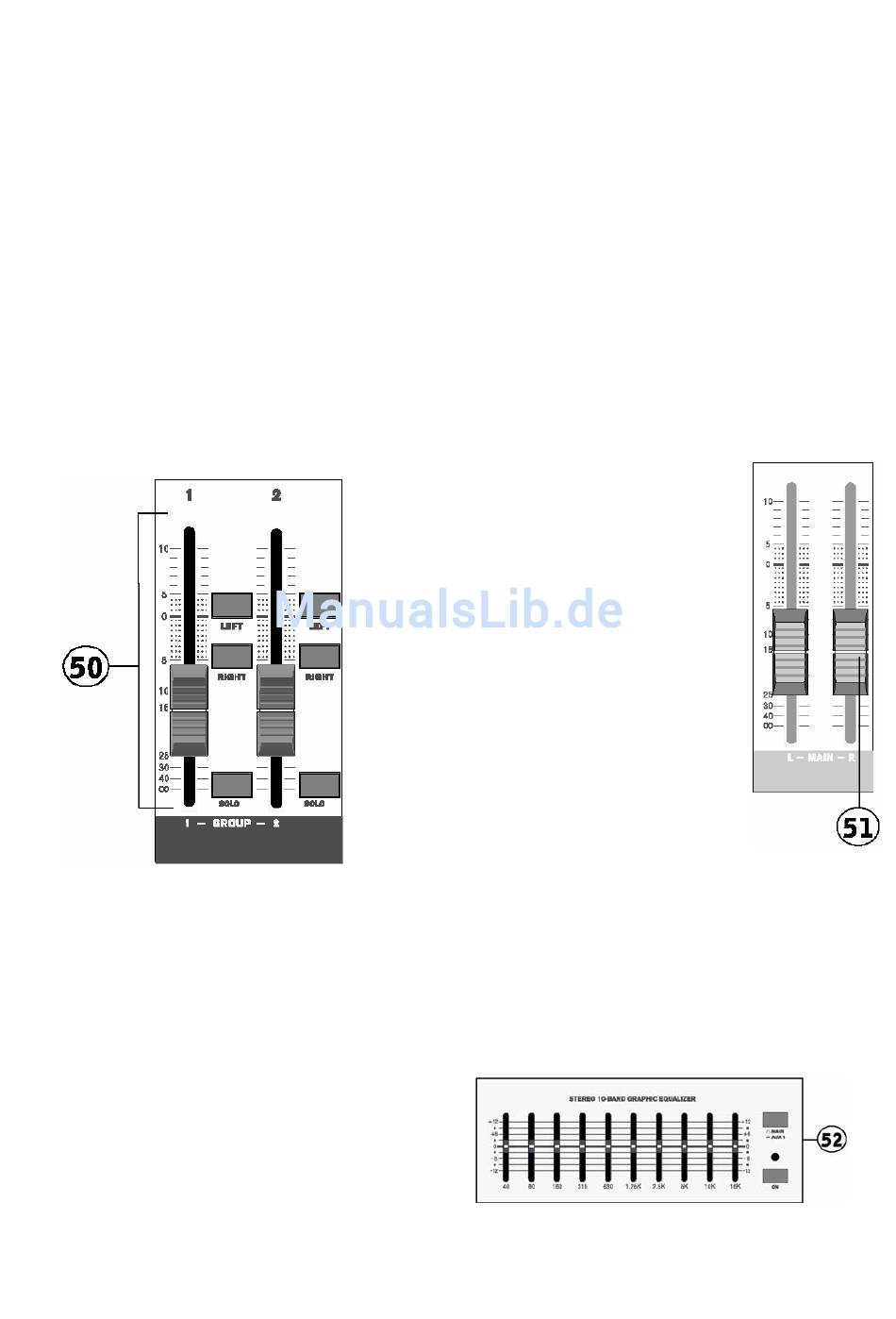

50. GROUP 1/2
Diese Sektion besteht aus je einem Fader
und 3 Schaltern.
FADER
Diese beiden 60
Schiebesteller sind die Lautstärkeregler für
die beiden Subgruppen 1 / 2 und deren
entsprechende Ausgänge
Subgruppen erhalten ihr Signal aus den
verschiedenen Mono und Stereo Kanälen
sowie den Effektrückführungen
Return), sofern Sie die dort befindlichen
„Routing" Schalter betätigen. Wenn Sie die
Fader ganz bis zum Anschlag nach oben
schieben, bekommen Sie eine Verstärkung
des Signals um 10 dB. Ganz nach unten
geschoben ist das
geschaltet.
PHONIC CORPORATION – Bedienungsanleitung MU1722X / 1822X
Gerät diesen
Sie den besten
die abgehörte
mm Flachbahn
(#13). Die
(EFX
Signal stumm
LEFT
Wird dieser Schalter gedrückt, gelangt das
Subgruppensignal
Summenschiene.
RIGHT
Wird dieser Schalter gedrückt, gelangt das
Subgruppensignal
Summenschiene.
SOLO
Wird dieser Schalter gedrückt, gelangt das
Subgruppensignal in die Control Room
Sektion zur optischen und akustischen
Kontrolle. Ob es sich dabei um das pre
oder post Fader Signal handelt, hängt vom
globalen Schalter PRE / POST (#45) ab.
51. MAIN L-R
Diese beiden
Flachbahn Schieberegler
kontrollieren die
Ausgangslautstärke des Mixers,
also des Summensignals L/R,
das an den Ausgängen MAIN
L/R (#10 und #14) anliegt.
Auch der angezeigte Pegel in
der Pegelanzeige
abhängig von diesen Fadern,
sofern wirklich
Summensignal L/R angezeigt
wird (näheres siehe #49).
Die Summen L/R erhalten ihr
Signal aus den verschiedenen
Mono und Stereo Kanälen, den
AUX und EFX Rückführungen
sowie dem 2T Signal, sofern Sie die dort
befindlichen „Routing" Schalter betätigen.
Wenn Sie die Fader ganz bis zum Anschlag
nach oben schieben, bekommen Sie eine
Verstärkung des Signals um 10 dB. Ganz
nach unten geschoben ist das Signal
stumm geschaltet.
52. STEREO 10-BAND
(MU1822X)
Mit dem grafischen Stereo Equalizer haben
Sie die Möglichkeit, den Gesamtklang Ihrer
Mischung zu
auf die linke
auf die rechte
60 mm
endgültige
(#49) ist
das
GRAPHIC EQ
beeinflussen, die
