Summenschiene an.
symmetrisches oder
Signal (je nachdem, was für ein Kabel Sie
verwenden) mit Line Pegel an externe
Geräte (z.B. Equalizer, Signalprozessoren
oder Endstufen).
Es gibt zusätzlich zu diesen Klinkenbuchsen
auf der Stirnseite
männliche XLR Buchsen (#14), die parallel
zu diesen Summenausgängen geschaltet
sind.
Anmerkung: Wenn
unsymmetrisch ist, und
unsymmetrische Kabelführung
sollten Sie dennoch einen dreipoligen Klinkenstecker
verwenden, bei dem Sie den Ring nicht belegen, um
Schäden an dem Mixer zu vermeiden.

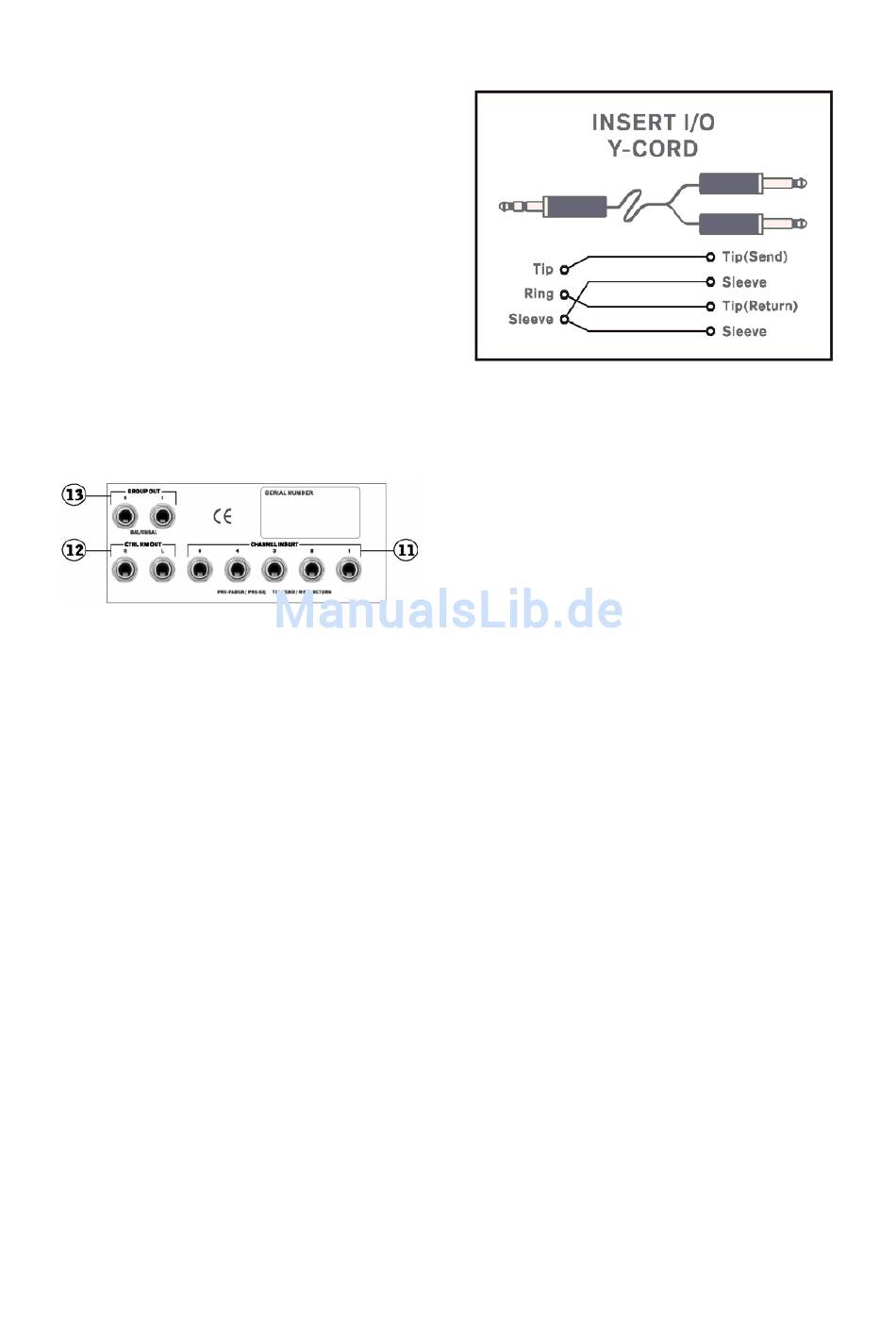

BESCHREIBUNG DER STIRNSEITE

11. INS = INSERT
Für jeden der Monokanäle gibt es je einen
unsymmetrischen Einschleifpunkt, der den
Signalweg im Kanaleingang unterbricht.
Dort wird das vorverstärkte Eingangssignal
aus dem Mixer
Belieben in einem
bearbeitet, und wieder dem Mixer an
gleicher Stelle
Einschleifpunkt ist
dreipolige 6,3 mm Klinkenbuchse, d.h. das
Signal bleibt unberührt, solange diese
Buchse nicht belegt ist. Wird hier eine
Klinke eingesteckt,
zwischen dem Hochpassfilter und der
Klangregelung unterbrochen. Das Signal,
das aus dem Mixer herausgeführt wird,
liegt an der Spitze des Steckers an, das
zurückgeführte Signal liegt am Ring des
Steckers an.
Der Einschleifpunkt dient dem Anschluss
von Kompressoren, Noise Gates, Limitern
(z.B. PHONIC PCL3200, MICRO IV, MICRO
V, T8200), Effektgeräten
DFX256, MICRO VI, I7300) und anderen
Klangprozessoren, um die Tonqualität des
Signals zu bearbeiten
Equalizer wie PHONIC A6600 etc.).
Zur Belegung von Insert Kabeln siehe auch
„TYPISCHE KABELVERBINDUNGEN".
PHONIC CORPORATION – Bedienungsanleitung MU1722X / 1822X
Sie senden ein
unsymmetrisches
des Geräts zwei
das Nachfolgegerät
Sie demnach eine
machen müssen,
herausgeführt, nach
externen Gerät
zugeführt. Der
eine normalisierte,
wird das Signal
(z.B. PHONIC
(z.B. grafische
12. CTRL RM OUT L/R
Es gibt zwei unsymmetrische
Klinkenbuchsen (linker und rechter Kanal)
für den Anschluss von Kontrollmonitoren
oder anderen Lautsprechersystemen. Das
Signal, das an diesen Ausgängen anliegt,
ist identisch mit dem am Ausgang PHONES
(#8). Hier kann das Summensignal (bzw.
das REC OUT Signal), das 2T Return Signal
oder ein SOLO Signal abgehört werden
(Näheres siehe #44).
Die Lautstärke wird mit dem Regler CTRL
RM / PHONES (siehe auch #44) eingestellt.
13. GROUP OUT
Diese dreipoligen Klinkenbuchsen
enthalten das Signal aus den beiden
Subgruppen 1 und 2. Die Lautstärke ist
abhängig von den Gruppenfadern (#50).
Hiermit können Lautsprecheranlagen für
eine weitere Beschallungszone, externe
Effektgeräte, Bühnenmonitore, ein
Aufnahmemedium usw. angeschlossen
werden.
Anmerkung: Wenn
unsymmetrisch ist, und
unsymmetrische Kabelführung
sollten Sie dennoch einen dreipoligen Klinkenstecker
verwenden, bei dem Sie den Ring nicht belegen, um
Schäden an dem Mixer zu vermeiden.
14. MAIN L & R
Diese beiden dreipoligen XLR Buchsen sind
die Ausgänge des Mixers. Hier liegt die
endgültige Mischung
Summenschiene an.
symmetrisches oder
Signal (je nachdem, was für ein Kabel Sie
verwenden) mit Line Pegel an externe
Geräte (z.B. Equalizer, Signalprozessoren
oder Endstufen).
das Nachfolgegerät
Sie demnach eine
machen müssen,
aus der
Sie senden ein
unsymmetrisches
