Phonic MU1722X Bedienungsanleitung Seite 28

beschriftet ist (#49). Diese leuchtet, wenn
irgendwo im Pult eine SOLO Taste gedrückt
ist. Sie leuchtet grün, wenn die globale
SOLO Funktion PRE geschaltet ist, und sie
leuchtet rot, wenn sie POST geschaltet ist.

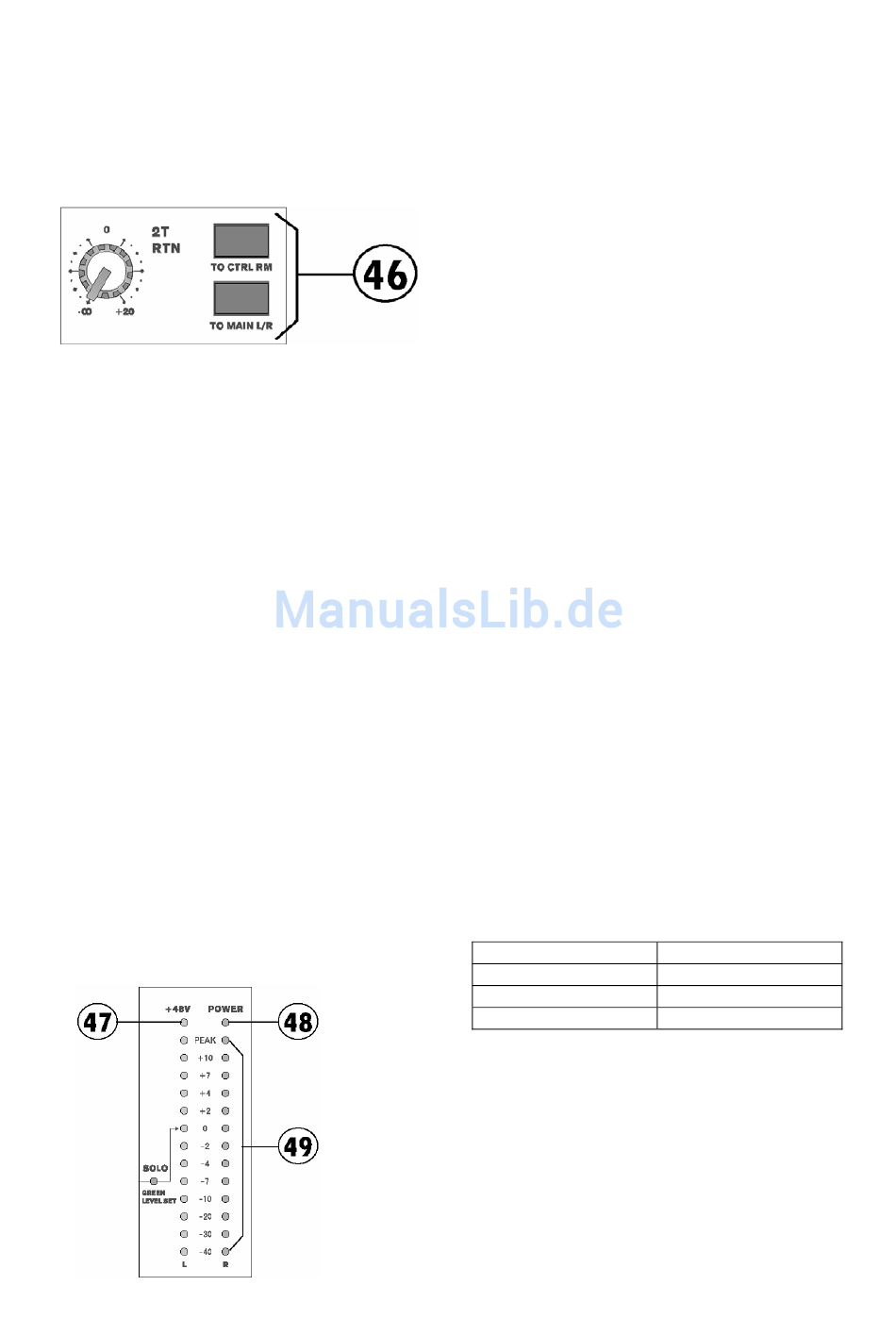

46. 2T RTN
Diese Sektion besteht
Drehregler und zwei Schaltern. Sie ist für die
Audiosignale verantwortlich, die an den
Cinch Eingängen und der Stereo Miniklinke
(#9) anliegen.
Der Drehregler kontrolliert die Lautstärke.
Ganz nach links gedreht ist das Signal
stumm geschaltet. Je mehr Sie den Regler
im Uhrzeigersinn aufdrehen, um so lauter
wird das Signal.
TO CTRL RM
Wird dieser Schalter gedrückt, gelangt das
Zweispursignal in die Control Room Sektion
(#44) und kann dort optisch (#49) und
akustisch (#7 und #12) überprüft werden.
TO MAIN L/R
Wird dieser Schalter gedrückt, gelangt das
Zweispursignal direkt
Summenschiene L/R, und ist dann dort in
der Lautstärke von den Summenfadern
(#51) abhängig.
Selbstverständlich können beide Schalter
gleichzeitig gedrückt werden.
47. +48V
PHONIC CORPORATION – Bedienungsanleitung MU1722X / 1822X
aus einem
in die
Wenn diese blaue LED leuchtet, ist die
globale +48V
eingeschaltet (näheres siehe #16).
48. POWER
Diese blaue Kontroll LED leuchtet, wenn
der Mixer mit dem Netzschalter (#17)
eingeschaltet wird.
49. PEGELANZEIGEN
Diese beiden 13-stelligen LED Ketten sind
die Pegelanzeigen für den linken und
rechten Kanal
Anzeigebereich erstreckt sich von –40 dB
bis +10 dB sowie einer Peak LED pro Kanal.
Die LED Ketten sitzen schaltungstechnisch
in der Control Room Sektion, und zwar vor
dem Lautstärkeregler CTRL RM / PHONES,
sind also nicht abhängig von dessen
Stellung. Welcher Pegel angezeigt wird,
hängt davon ab, ob irgendwo im Pult eine
SOLO Taste oder in der 2T RETURN Sektion
der Schalter TO CTRL RM (#46) gedrückt ist.
Sie erkennen dies sehr schnell, da sich
neben den LED Ketten eine LED befindet,
die mit SOLO gekennzeichnet ist. Sie
leuchtet auf, sobald irgendwo im Pult eine
SOLO Taste gedrückt ist. Dabei leuchtet sie
grün, wenn die globale SOLO Funktion PRE
geschaltet ist, und sie leuchtet rot, wenn
sie POST geschaltet ist.
Leuchtet die SOLO Taste nicht auf, sehen
Sie in der Pegelanzeige entweder das
Summensignal L/R oder das 2T RETURN
Signal. Das ist davon abhängig, ob der
Schalter TO CTRL RM (#46) in der 2T RTN
Sektion gedrückt ist. Ist er nicht gedrückt,
hören Sie das Summensignal.
Priorität
Hoch
Mittel
Niedrig
Sie erhalten ein sauberes, verzerrungsfreies
Eingangs- bzw. Ausgangssignal, wenn sich
im Durchschnitt der Pegel um die 0 dB-
Marke bewegt. Die
entspricht in etwa einem Ausgangspegel
von +4 dBu
Kabelführung.
Dieser optimale Pegelbereich wird mit 3
gelben LED dargestellt (-2, 0, +2 dB).
Gelegentliches Aufleuchten der +4 oder
Phantomspeisung
des Mixers. Der
Signal
Solofunktion
2T RTN TO CTRL RM
Summenschiene L/R
0 dB Anzeige
bei symmetrischer
28
