Phonic MU1722X Bedienungsanleitung Seite 26

Beim MU1722X kontrolliert der Drehregler
EFX die Lautstärke der Signale, die an den
Eingängen AUX RTN 3 (#5) anliegen. Sind
diese Buchsen nicht belegt, liegt hier
automatisch die Rückführung des internen
digitalen Effektprozessors an.
Beim MU1822X ist der EFX Return Regler
etwas anders ausgelegt. Hier handelt es
sich um einen
Schiebesteller für die Lautstärke, und das
Signal wird aus den Eingängen AUX RTN 2
bezogen (nicht AUX RTN 3 wie beim
MU1722X). Wenn die Eingänge AUX RTN 2
nicht belegt sind, liegt am EFX Return
Fader automatisch die Rückführung des
internen digitalen Effektprozessors an.
TO AUX 1
„Effects to Monitor" - gleiche Funktion wie
beim AUX RETURN 1 (siehe dort #38).
SOLO & Status LED (MU1822X)
Ist der Schalter gedrückt, wird das Signal
hinter dem Lautstärkeregler abgegriffen
und in die Control Room / Phones Sektion
(#44) geleitet, wo es optisch und akustisch
überprüft werden
leuchtet die Status LED auf.
(Vgl. hierzu #41 beim MU1722X).
L/R (MU1822X)
Wird dieser Schalter gedrückt, gelangt das
EFX RTN 2 Signal in die Summenschiene L/R.
1/2 (MU1822X)
Wird dieser Schalter gedrückt, gelangt das
EFX RTN 2 Signal in die Subgruppenschiene
1/2.
Die beiden Schalter L/R und 1/2 sind
additiv, d.h. Sie können durchaus beide
Schalter betätigen.
40. MAIN L/R – GP 1/2 (MU1722X)
Dieser Schalter bestimmt den Zielort für das
Audiosignal, das an den Eingängen AUX
RETURN 3 (#5) anliegt.
Ist der Schalter nicht gedrückt, gelangt das
Signal in die Summenschiene L/R, ist er
gedrückt, gelangt
Subgruppen 1/2.

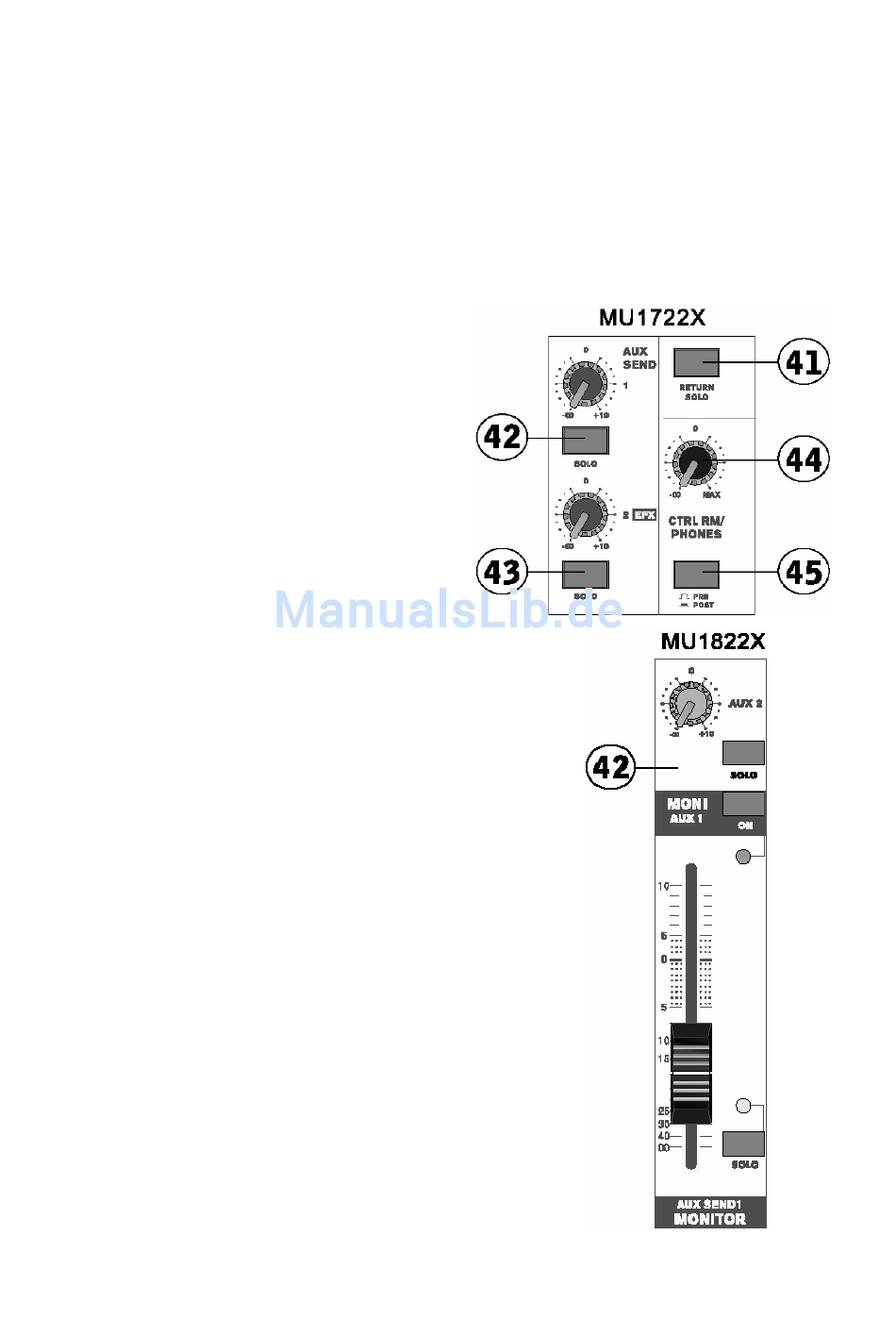

41. RETURN SOLO (MU1722X)
Dies ist ein globaler SOLO Schalter für alle 3
AUX RETURN Signale. Wird er betätigt,
werden alle 3 AUX RETURN Signale post
PHONIC CORPORATION – Bedienungsanleitung MU1722X / 1822X
60 mm Flachbahn
kann. Zur Kontrolle
das Signal in die
Fader, also abhängig von der Stellung der
AUX RTN Lautstärkeregler, in die Control
Room / Phones Sektion (#44) geleitet. Dort
können sie optisch und akustisch überprüft
werden.
Beim MU1822X suchen Sie diesen Schalter
vergeblich – hier verfügt jeder AUX RETURN
über einen eigenen SOLO Schalter!
42. AUX SEND 1 / MONITOR
