T-Verteiler, Sicherheits-Relais UE48-2OS, mit Wiederanlaufsperre und Schützkontrolle (EDM)
+24 V
s
1
+24 V
2
In2
4
In1
3
0 V
5
Com1
deTec4 Prime
0 V
3) PELV

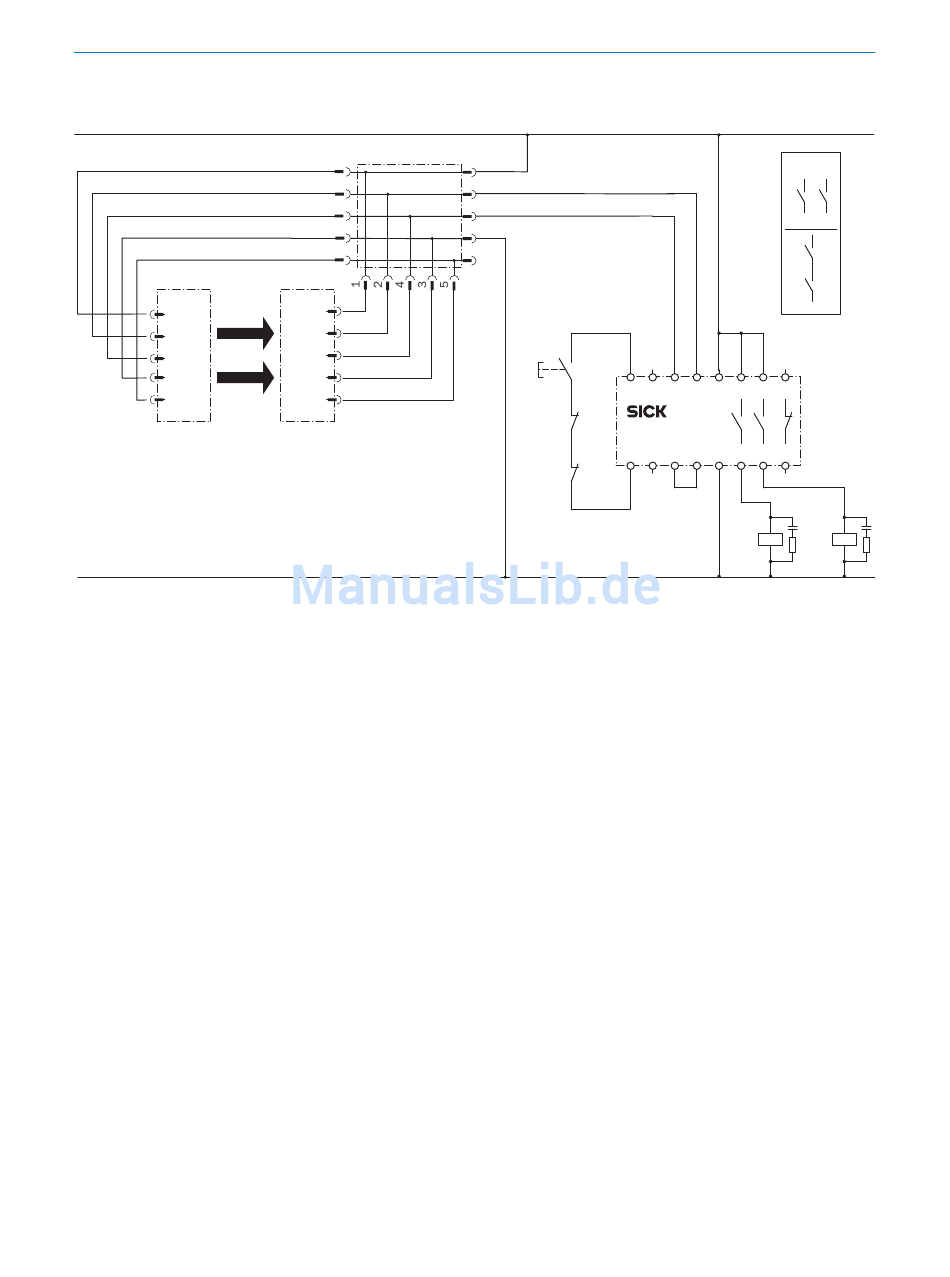

Abbildung 27: Schaltungsbeispiel: 5-polig, T-Verteiler, UE48-2OS, mit Wiederanlaufsperre und Schützkontrolle (EDM)
8017725/ZOH2/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
1
2
4
3
5
r
1
+24 V
2
OSSD1
4
OSSD2
3
0 V
5
Com1
1) Ausgangskreise. Diese Kontakte müssen in die Steuerung so eingebunden werden, dass
bei geöffnetem Ausgangskreis der Gefahr bringende Zustand aufgehoben wird. Bei den
Kategorien 4 und 3 muss diese Einbindung zweikanalig (x-, y-Pfade) erfolgen. Das einka‐
nalige Einfügen in die Steuerung (z-Pfad) ist nur bei einkanaliger Steuerung und unter
Berücksichtigung der Risikoanalyse möglich.
2) Die Schützkontrolle ist nur statisch.
3) Sichere Schutzkleinspannung SELV/PELV.
• Aufgabe
Anbindung eines Sicherheits-Lichtvorhangs deTec4 Prime an ein Sicherheits-
Relais UE48-2OS. Betriebsart: mit Wiederanlaufsperre und Schützkontrolle (EDM).
Der T-Verteiler stellt eine Verbindung zwischen Sender und Empfänger her.
• Wirkungsweise
Bei freiem Schutzfeld führen die Ausgänge OSSD1 und OSSD2 Spannung. Bei feh‐
lerfreier Ruhelage von K1 und K2 ist das System einschaltbereit. Durch Betätigen
von S1 (Taste wird betätigt und losgelassen) wird das UE48-2OS eingeschaltet. Die
Ausgänge (Kontakte 13–14 und 23–24) schalten die Schütze K1 und K2 ein. Bei
einer Unterbrechung des Schutzfelds schalten die Ausgänge OSSD1 und OSSD2
das UE48-2OS ab. Die Schütze K1 und K2 werden abgeschaltet.
• Fehlerbetrachtung
Querschlüsse und Kurzschlüsse der Ausgänge OSSD1 und OSSD2 werden erkannt
und führen zum Verriegelungszustand (Lockout). Das Fehlverhalten eines der
Schütze K1 oder K2 wird erkannt. Die Abschaltfunktion bleibt erhalten. Bei Mani‐
pulation (z. B. Festklemmen) der Taste S1 gibt das UE48-2OS die Ausgangs‐
stromkreise nicht wieder frei.
1
2
4
3
5
S1
S33 S11
k1
UE48-2OS2D2
S34 S35
k2
2)
B E T R I E B S A N L E I T U N G | deTec4 Prime
PROJEKTIERUNG
1)
x y
k1 k2
x y
z
k1
k2
z
S12 S31 A1 13 23 31
S21 S22 A2 14 24 32
K1 K2
