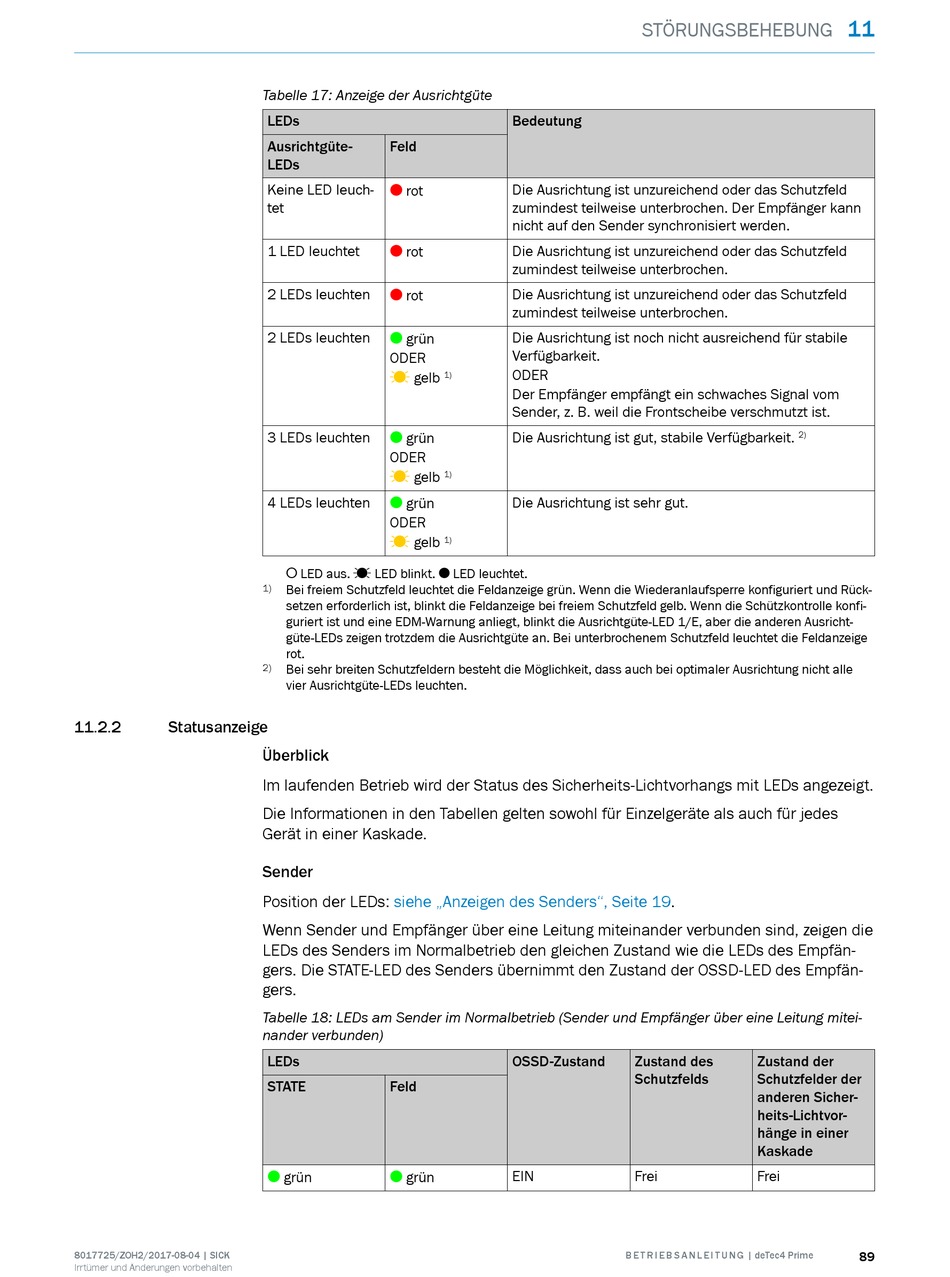

Statusanzeige - SICK deTec4 Prime Betriebsanleitung

11.2.2

Statusanzeige

8017725/ZOH2/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 17: Anzeige der Ausrichtgüte
LEDs
Ausrichtgüte- Feld
LEDs
Keine LED leuch‐
rot
O
tet
1 LED leuchtet
rot
O
2 LEDs leuchten
rot
O
2 LEDs leuchten
grün
O
ODER
gelb
Ö
3 LEDs leuchten
grün
O
ODER
gelb
Ö
4 LEDs leuchten
grün
O
ODER
gelb
Ö
o LED aus. Ö LED blinkt. O LED leuchtet.
1) Bei freiem Schutzfeld leuchtet die Feldanzeige grün. Wenn die Wiederanlaufsperre konfiguriert und Rück‐
setzen erforderlich ist, blinkt die Feldanzeige bei freiem Schutzfeld gelb. Wenn die Schützkontrolle konfi‐
guriert ist und eine EDM-Warnung anliegt, blinkt die Ausrichtgüte-LED 1/E, aber die anderen Ausricht‐
güte-LEDs zeigen trotzdem die Ausrichtgüte an. Bei unterbrochenem Schutzfeld leuchtet die Feldanzeige
rot.
2) Bei sehr breiten Schutzfeldern besteht die Möglichkeit, dass auch bei optimaler Ausrichtung nicht alle
vier Ausrichtgüte-LEDs leuchten.
Überblick
Im laufenden Betrieb wird der Status des Sicherheits-Lichtvorhangs mit LEDs angezeigt.
Die Informationen in den Tabellen gelten sowohl für Einzelgeräte als auch für jedes
Gerät in einer Kaskade.
Sender
Position der LEDs: siehe „Anzeigen des Senders", Seite
Wenn Sender und Empfänger über eine Leitung miteinander verbunden sind, zeigen die
LEDs des Senders im Normalbetrieb den gleichen Zustand wie die LEDs des Empfän‐
gers. Die STATE-LED des Senders übernimmt den Zustand der OSSD-LED des Empfän‐
gers.
Tabelle 18: LEDs am Sender im Normalbetrieb (Sender und Empfänger über eine Leitung mitei‐
nander verbunden)
LEDs
STATE Feld
grün grün
O O
Bedeutung
Die Ausrichtung ist unzureichend oder das Schutzfeld
zumindest teilweise unterbrochen. Der Empfänger kann
nicht auf den Sender synchronisiert werden.
Die Ausrichtung ist unzureichend oder das Schutzfeld
zumindest teilweise unterbrochen.
Die Ausrichtung ist unzureichend oder das Schutzfeld
zumindest teilweise unterbrochen.
Die Ausrichtung ist noch nicht ausreichend für stabile
Verfügbarkeit.
ODER
1)
Der Empfänger empfängt ein schwaches Signal vom
Sender, z. B. weil die Frontscheibe verschmutzt ist.
Die Ausrichtung ist gut, stabile Verfügbarkeit.
1)
Die Ausrichtung ist sehr gut.
1)
OSSD-Zustand
EIN
STÖRUNGSBEHEBUNG
2)
19.
Zustand des Zustand der
Schutzfelds Schutzfelder der
anderen Sicher‐
heits-Lichtvor‐
hänge in einer
Kaskade
Frei Frei
