15
ZUBEHÖR
15.4

Anschlusstechnik

Betriebsumgebungstemperatur: bis −30 °C bei fixierter Verlegung.
7)
114 B E T R I E B S A N L E I T U N G | deTec4 Prime
Montage
1

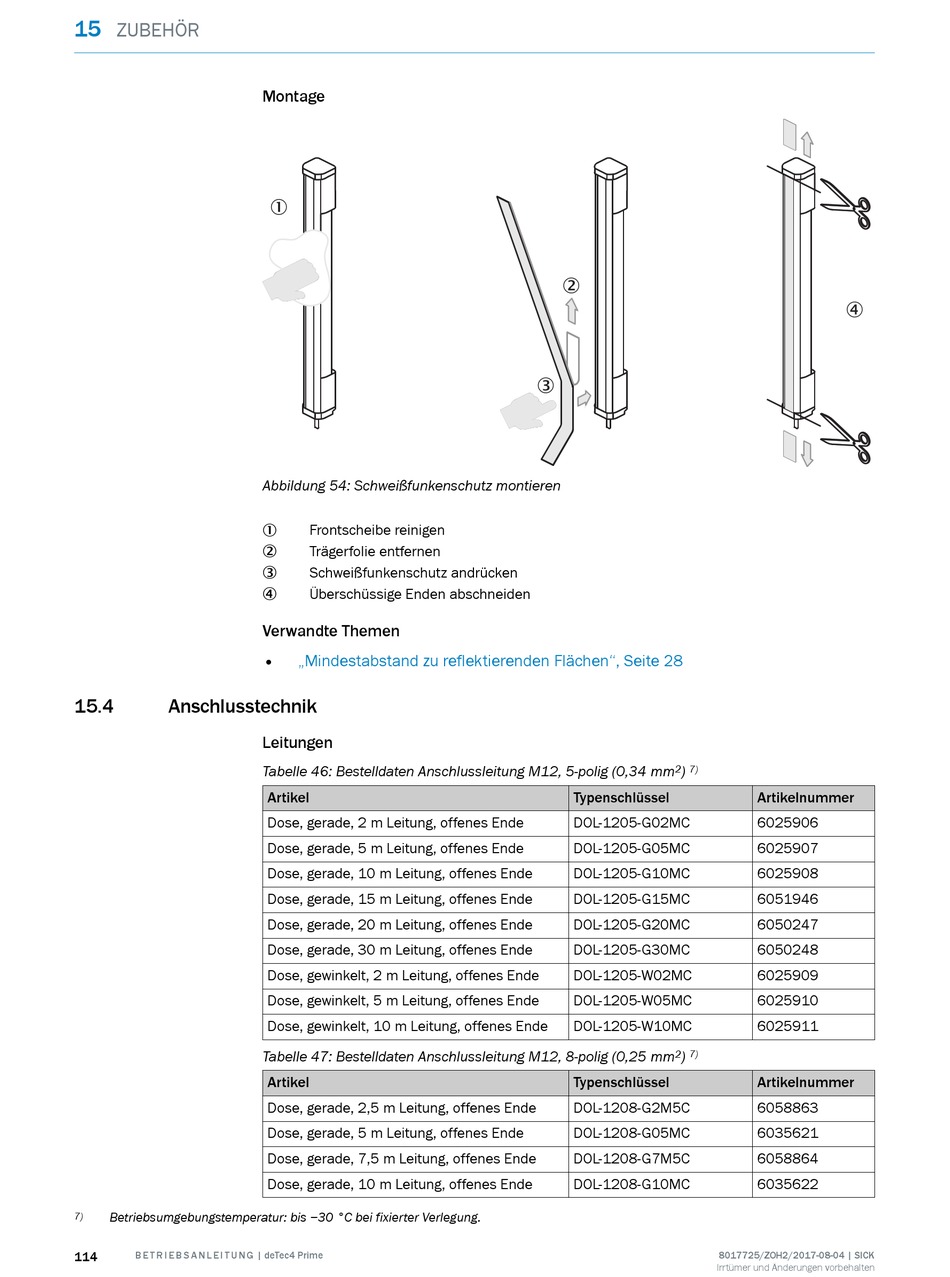

Abbildung 54: Schweißfunkenschutz montieren
Frontscheibe reinigen
1
Trägerfolie entfernen
2
Schweißfunkenschutz andrücken
3
Überschüssige Enden abschneiden
4
Verwandte Themen
• „Mindestabstand zu reflektierenden Flächen", Seite 28
Leitungen
Tabelle 46: Bestelldaten Anschlussleitung M12, 5-polig (0,34 mm
Artikel
Dose, gerade, 2 m Leitung, offenes Ende
Dose, gerade, 5 m Leitung, offenes Ende
Dose, gerade, 10 m Leitung, offenes Ende
Dose, gerade, 15 m Leitung, offenes Ende
Dose, gerade, 20 m Leitung, offenes Ende
Dose, gerade, 30 m Leitung, offenes Ende
Dose, gewinkelt, 2 m Leitung, offenes Ende
Dose, gewinkelt, 5 m Leitung, offenes Ende
Dose, gewinkelt, 10 m Leitung, offenes Ende
Tabelle 47: Bestelldaten Anschlussleitung M12, 8-polig (0,25 mm
Artikel
Dose, gerade, 2,5 m Leitung, offenes Ende
Dose, gerade, 5 m Leitung, offenes Ende
Dose, gerade, 7,5 m Leitung, offenes Ende
Dose, gerade, 10 m Leitung, offenes Ende
2
3
2 )
7)
Typenschlüssel
DOL-1205-G02MC
DOL-1205-G05MC
DOL-1205-G10MC
DOL-1205-G15MC
DOL-1205-G20MC
DOL-1205-G30MC
DOL-1205-W02MC
DOL-1205-W05MC
DOL-1205-W10MC
2 )
7)
Typenschlüssel
DOL-1208-G2M5C
DOL-1208-G05MC
DOL-1208-G7M5C
DOL-1208-G10MC
4
Artikelnummer
6025906
6025907
6025908
6051946
6050247
6050248
6025909
6025910
6025911
Artikelnummer
6058863
6035621
6058864
6035622
8017725/ZOH2/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
