Optionen
Prop band
(Proportional)
Integral

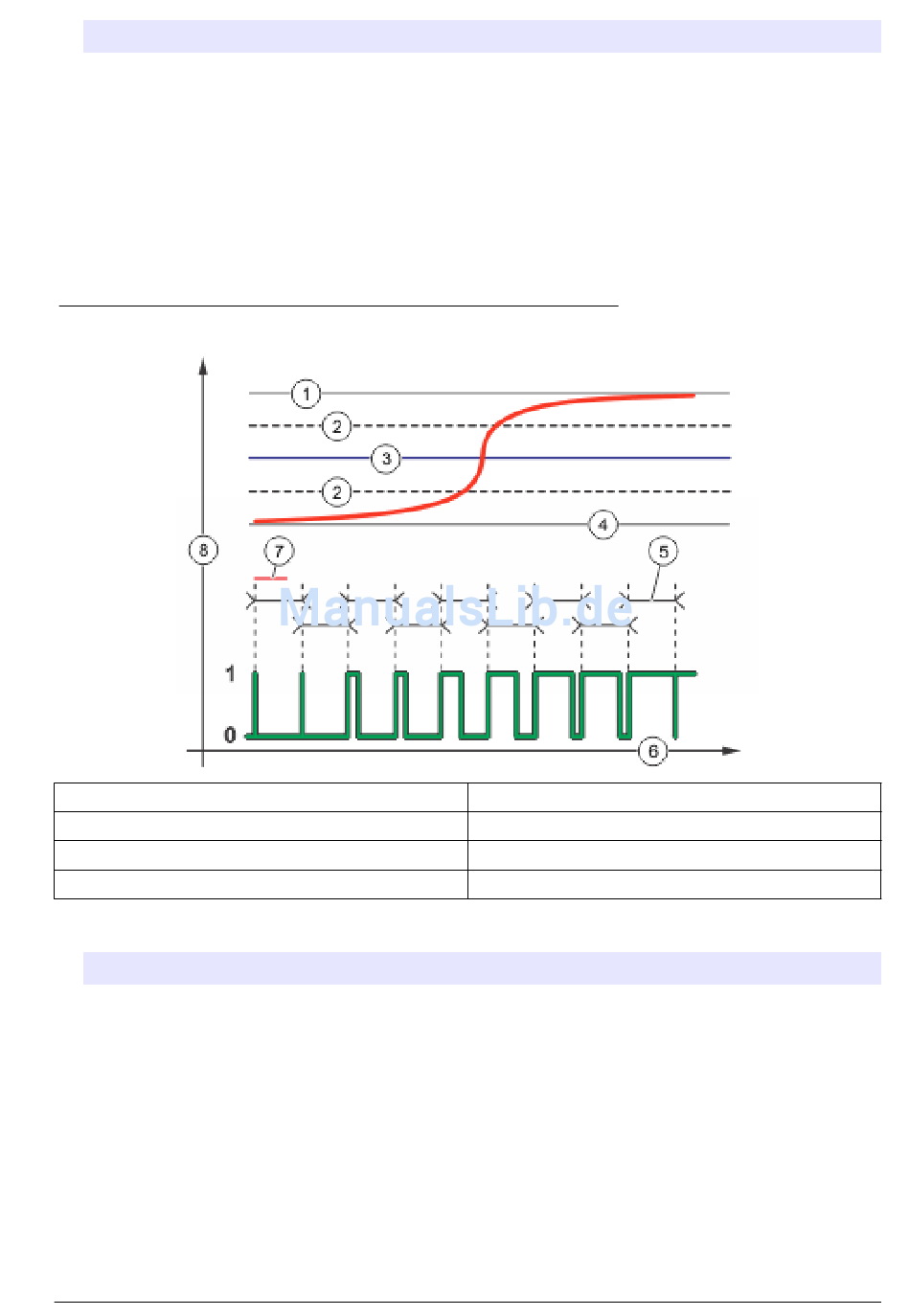

Abbildung 24 Pulsweitenmodulationsfunktion (linearer Modus)
1 High alarm (Oberer Grenzwert)
2 Deadband (Hysterese)
3 Sollwert
4 Low alarm (Unterer Grenzwert)
• Frequency Control Function (Frequenzsteuerungsfunktion) (siehe
Optionen
Set mode
(Betriebsart)
Phase
Set setpoint (Sollwert
festlegen)
Dead zone (Totzone)
Beschreibung
Legt den Proportionalteil des PID-Reglers fest. Der Proportionalteil des Controllers
liefert ein Ausgangssignal, welches in linearer Abhängigkeit zur
Regelungsabweichung steht. Der Proportionalteil reagiert auf alle Änderungen im
Eingang, beginnt jedoch leicht zu oszillieren, wenn der Wert hoch eingestellt wird.
Der Proportionalteil kann Störgrößen nicht vollständig ausgleichen.
Legt den Integralteil des PID-Reglers fest (Standardwert: 000 Minuten). Der
Integrationsteil des Controllers liefert ein Ausgangssignal. Das Ausgangssignal
erhöht sich linear, wenn die Regelungsabweichung konstant ist. Der
Integrationsteil reagiert langsamer als das Proportionalteil und kann Störgrößen
vollständig ausgleichen. Je höher der Integrationsteil, desto langsamer reagiert er.
Wenn das Integrationsteil zu niedrig eingestellt wurde, beginnt es zu oszillieren.
Beschreibung
Auto (Automatisch): Dieses Relais fungiert als PID-Regler.
Manual (Manuell) – Das Signal wird vom Benutzer durch manuelle Anpassung des
Änderungswerts in % gesteuert. Die Option wird als „Manual Output" (Manuelle
Ausgabe) angezeigt, nachdem der manuelle Einstellungsmodus ausgewählt wurde.
Kehrt das Vorzeichen der Regelungsabweichung für den PID-Regler um
(Standardeinstellung: Reverse (negativ)). Die Phase wählt aus, ob das Relais im
ersten Teil eines Zyklus (positive Phase) oder im zweiten Teil (negative Phase
arbeitet.
Setzt den durch den PID-Regler geregelten Prozesswert fest.
In diesem Einstellungsbereich unternimmt der PID-Controller keine Maßnahmen, die
Ausgabefrequenz zu ändern, bis sie innerhalb der Grenzwerte der Totzone liegt.
5 Period (Zeitraum)
6 Zeit (X-Achse)
7 Phase
8 Gewählte Quelle (Y-Achse)
Abbildung 25)
