Hach SC200 Benutzerhandbuch Seite 42

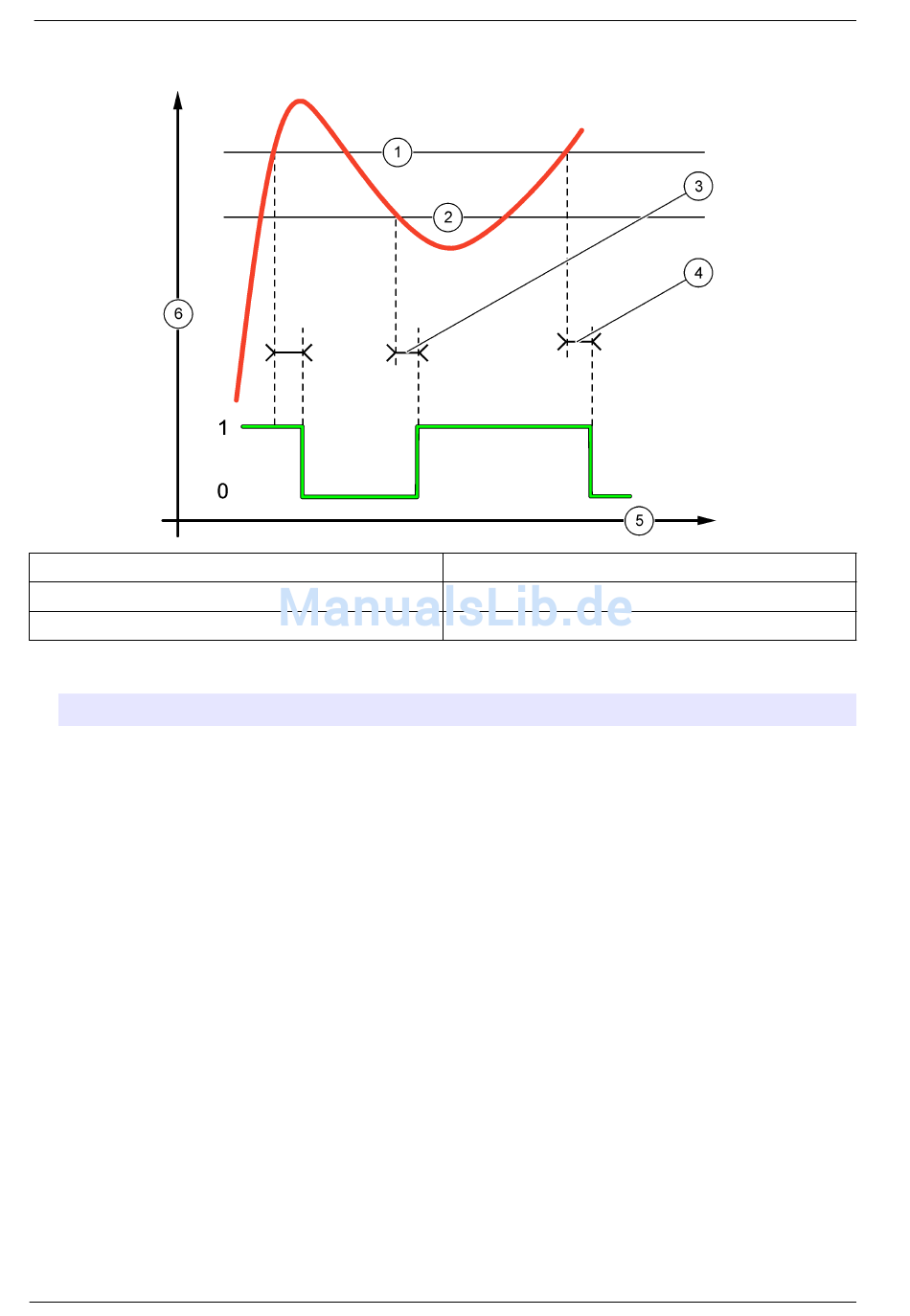

Abbildung 23 Event Control Function (Ereignissteuerungsfunktion)
(Ein-/Ausschaltverzögerung)
1 High alarm (Oberer Grenzwert)
2 Low alarm (Unterer Grenzwert)
3 Einschaltverzögerung
• Pulse Width Modulation Control Function (PWM-Steuerfunktion) (siehe
Optionen
Set mode (Betriebsart)
Phase
Set setpoint (Sollwert
festlegen)
Dead zone (Totzone)
Probenahmezeit
Min width (Min. Breite)
Max width (Max. Breite) Legt die höchste PWM-Übersetzung fest (Standardwert: 4,0 s).
40 Deutsch
Beschreibung
Auto (Automatisch): Dieser Relaisausgang fungiert als PID-Regler.
Manual (Manuell) – Das Signal wird vom Benutzer durch manuelle Anpassung
des Änderungswerts in % gesteuert. Die Option wird als „Manual Output"
(Manuelle Ausgabe) angezeigt, nachdem der manuelle Einstellungsmodus
ausgewählt wurde.
Kehrt das Vorzeichen der Regelungsabweichung für den PID-Regler um
(Standardeinstellung: Reverse (negativ)). Die Phase wählt aus, ob das Relais im
ersten Teil eines Zyklus (positive Phase) oder im zweiten Teil (negative Phase
arbeitet.
Erstellt einen Sollwert.
Der Bereich über und unter dem Sollwert. In diesem Einstellbereich unternimmt
der PID-Controller keine Maßnahme, um das Ausgabesignal für das Ein-/Aus-
Verhältnis der Pulsweitenmodulation zu ändern, bis die Grenzwerte der Totzone
erreicht sind.
Legt die Arbeitslaufdauer des PWM-Ausgangssignals fest (Standardwert: 5 s).
Legt die geringste PWM-Übersetzung fest (Standardwert: 1,0 s).
4 Ausschaltverzögerung
5 Zeit (X-Achse)
6 Quelle (Y-Achse)
Abbildung 24)
