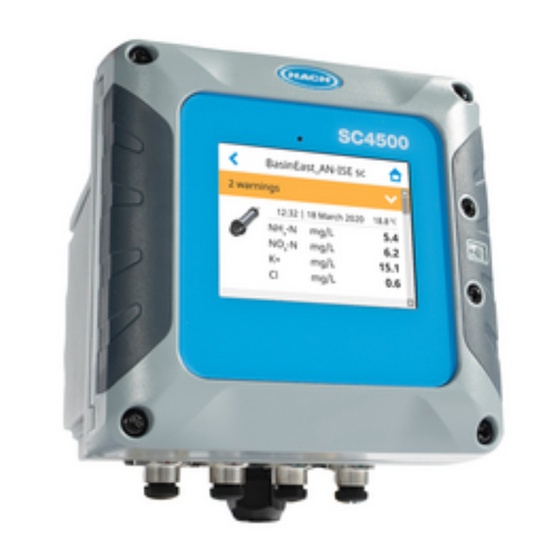

Hach SC4500 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Hach Anleitungen
  4. Controller
  5. SC4500
  6. Benutzerhandbuch
Hach SC4500 Benutzerhandbuch

Hach SC4500 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SC4500:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DOC343.72.90690
SC4500
03/2023, Ausgabe 5
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hach SC4500

Inhaltszusammenfassung für Hach SC4500

  • Seite 1 DOC343.72.90690 SC4500 03/2023, Ausgabe 5 Benutzerhandbuch...

  • Seite 3: Inhaltsverzeichnis

    6.3.1 LAN-Verbindung ..................28 6.3.2 WLAN-Netzwerkverbindung ..............29 6.3.3 Verbindung zum Mobilfunknetz ..............30 6.3.3.1 Konfiguration mit Hach Cellular (Telenor) SIM ....... 30 6.3.3.2 Konfiguration mit vom Kunden bereitgestellter SIM-Karte ..... 30 6.4 Konfiguration der Sensoren oder der Analogeingänge ........31 6.5 Anschluss eines USB-Wechseldatenträgers (optional) ........
  • Seite 4 6.6.5 Konfigurieren von Profibus DP ..............44 6.6.6 Konfiguration von EtherNet/IP ..............46 6.6.7 Konfigurieren von PROFINET ..............46 6.7 Konfiguration des Hach Controller Network Bus ..........47 6.8 Diagnosesystem Prognosys ................47 6.9 Claros ........................ 47 6.10 Lizenzschlüssel eingeben ................. 48 6.11 Anzeigen von Geräteinformationen ..............

  • Seite 5: Kapitel 1 Spezifikationen

    Kapitel 1 Spezifikationen Änderungen vorbehalten. Spezifikationen Details Abmessungen (B x H x T) ½ DIN-144 x 144 x 192 mm Gehäuse UL50E TYP 4X, IEC/EN 60529–IP 66, NEMA 250 TYP 4X Metallgehäuse, mit korrosionsbeständiger Oberfläche Gewicht 1,7 kg (Controllergewicht ohne optionale Erweiterungsmodule) Verschmutzungsgrad Umgebung: 4;...

  • Seite 6: Kapitel 2 Allgemeine Informationen

    Spezifikationen Details ™ Digitale Kommunikation (optional) Profibus DPV1 Modul, Modbus TCP, PROFINET Modul, EtherNet/IP Modul RTC-Modul (optional) Wenden Sie sich für weitere Informationen an den Vertrieb oder den technischen Support. Hinweis: Es kann zur gleichen Zeit nur ein RTC-Modul auf einem Controller installiert sein.

  • Seite 7: Warnhinweise

    A C H T U N G Kennzeichnet eine Situation, die, wenn sie nicht vermieden wird, das Gerät beschädigen kann. Informationen, die besonders beachtet werden müssen. 2.1.2 Warnhinweise Lesen Sie alle am Gerät angebrachten Aufkleber und Hinweise. Nichtbeachtung kann Verletzungen oder Beschädigungen des Geräts zur Folge haben.

  • Seite 8: Produktübersicht

    A C H T U N G Der Controller wird mit einer Schutzfolie auf dem Display geliefert. Achten Sie darauf, die Schutzfolie vor der Benutzung des Controllers zu entfernen. Der SC4500 ist ein Zweikanal-Controller für digitale Analysegeräte (z. B. Sensoren und Analysatoren). Abbildung 1 Der Controller kann Sensormessungen und andere Daten auf dem Bildschirm anzeigen, Analog- und Digitalsignale übertragen und mit anderen Geräten über Ausgänge und Relais interagieren und diese...

  • Seite 9: Optionale Erweiterungsmodule

    Abbildung 1 Produktübersicht 1 Etikett für Modulinstallation und Informationen zur 7 USB-Abdeckung Verdrahtung 2 USB-Anschluss für externe USB-Box (WLAN- oder 8 Elektrische Anschlüsse und Verschraubungen Mobilfunkverbindung) 3 Erweiterungsmodul (Steckplatz 0) 9 Schutzöffnung 4 Zusätzliche Steckplätze für Erweiterungsmodule 10 Abdeckung für den Modulanschluss (Steckplätze 1, 2, 3 und 4) 5 Touchpad-Display 11 Hochspannungs-Schutzabdeckung...

  • Seite 10: Produktkomponenten

    Stellen Sie sicher, dass Sie alle Teile erhalten haben. Siehe Abbildung 2. Wenn Komponenten fehlen oder beschädigt sind, kontaktieren Sie bitte umgehend den Hersteller oder Verkäufer. Abbildung 2 Produktkomponenten 1 SC4500 Controller 7 Montagefuß (Einsätze für Montageklammern) (2 x) 2 Befestigungsmaterial 8 Flache Unterlegscheibe, Innendurchmesser ¼ Zoll (4x) 3 Dichtung für Schalttafeleinbau, Neopren...

  • Seite 11: Kapitel 3 Installation

    „No-reply@hach.com“, und die E-Mail mit den Systembenachrichtigungen erhalten Sie von „donotreply@hach.com“. Fügen Sie diese beiden E-Mail-Adressen Ihrer Liste der sicheren Absender hinzu, um sicherzustellen, dass Sie E-Mails von diesen Absendern erhalten. Hach sendet keine Anfrage zur Überprüfung, ob es sich bei dem Absender um einen Roboter handelt.

  • Seite 12: Mechanische Montage

    • Stellen Sie sicher, dass die maximale Nennleistung der Umgebungstemperatur entspricht. 3.2 Mechanische Montage 3.2.1 Anbringen des Geräts an der Wand Bringen Sie den Controller aufrecht und waagerecht an einer ebenen, vertikalen Fläche an. Vergewissern Sie sich, dass die Wandbefestigung das vierfache Gewicht der Ausrüstung tragen kann.

  • Seite 13: Anbringen Des Geräts In Einer Schalttafel

    Abbildung 4 Stangenmontage 3.2.3 Anbringen des Geräts in einer Schalttafel Für die Schalttafelmontage ist ein rechteckiges Loch erforderlich. Verwenden Sie die mitgelieferte Dichtungsmanschette als Vorlage, um das Loch in die Schalttafel zu schneiden. Achten Sie darauf, dass sich die Vorlage in aufrechter Position befindet, um den Controller vertikal anzubringen. Siehe Abbildung Hinweis: Wenn Sie die Halterung (optional) für die Montage des Bedienfelds verwenden, drücken Sie den Controller durch das Loch in der Platte, und schieben Sie die Halterung auf der Rückseite der Platte über den...

  • Seite 14: Elektrische Installation

    Abbildung 5 Abmessungen Schalttafelmontage 3.3 Elektrische Installation 3.3.1 Elektrische Anschlüsse und Kabelverschraubungen Abbildung 6 zeigt die elektrischen Anschlüsse und Schraubanschlüsse am Gerät. Um die Gehäuseschutzklasse zu gewährleisten, stellen Sie sicher, dass die nicht verwendeten Zugentlastungen mit einem Stopfen und die nicht verwendeten Anschlüsse mit einer Kappe versehen sind.
  • Seite 15 Abbildung 6 Elektrische Anschlüsse und Zugentlastungen 1 Ethernet-Anschluss (optional) für LAN-Port 1 oder 5 Zugentlastungsverschraubung für USB-Box und EtherNet/IP oder PROFINET-Anschluss Erweiterungsmodule: Analog-Ein-/Ausgänge, Profibus DP 2 Ethernet-Anschluss (optional) für LAN-Port 2 oder 6 Netzkabel (oder Kabelverschraubung) EtherNet/IP oder PROFINET-Anschluss 3 Digital-sc-Anschluss: Kanal 1. Optional: Analog- 7 Zugentlastungsverschraubung für Sensoranschluss zum Sensormodul oder Analog- Hochspannungsrelais...

  • Seite 16: Hinweise Zur Vermeidung Elektrostatischer Entladungen (Esd)

    Tabelle 1 Optionen für jeden Anschluss und jede Verschraubung (fortgesetzt) Gerät Option LAN + PROFINET Gemischtes IEP Hochspannungs-Relaismodul Netzteil 3.3.2 Hinweise zur Vermeidung elektrostatischer Entladungen (ESD) A C H T U N G Möglicher Geräteschaden. Empfindliche interne elektronische Bauteile können durch statische Elektrizität beschädigt werden, wobei dann das Gerät mit verminderter Leistung funktioniert oder schließlich ganz ausfällt.

  • Seite 17: Entfernen Der Hochspannungs-Schutzabdeckung

    Abbildung 7 Öffnen des Controllers 3.3.3.2 Entfernen der Hochspannungs-Schutzabdeckung Die Hochspannungskabel für den Controller befinden sich im Controller-Gehäuse hinter einer Hochspannungs-Schutzabdeckung. Die Schutzabdeckung darf nicht entfernt werden, während Spannung am Controller anliegt. Stellen Sie sicher, dass die Schutzabdeckung installiert ist, bevor der Controller mit Spannung versorgt wird.
  • Seite 18 G E F A H R Elektrische Gefahren und Brandgefahr. Stellen Sie sicher, dass Sie für die Leitungsinstallation die örtliche Netzabschaltung eindeutig identifizieren. W A R N U N G Potenzielle Stromschlaggefahr. Wenn dieses Gerät im Freien oder an potenziell feuchten Standorten eingesetzt wird, muss ein FI-Schutzschalter zum Anschluss an die Netzversorgung verwendet werden.

  • Seite 19: Anschließen Einer Leitung Oder Eines Netzkabels

    Stellen Sie bei Installation mit einem Netzkabel sicher, dass das Netzkabel folgende Anforderungen erfüllt: • Es ist kürzer als 3 m (10 Fuß). • Es ist für Versorgungsspannung und -strom ausreichend ausgelegt. • Auf mindestens 90 °C (194 °F) ausgelegt und für die Installationsumgebung geeignet •...

  • Seite 20: Anschließen Der Hochspannungsrelais

    Abbildung 9 Anschließen einer Leitung oder eines Netzkabels 1 Wechsel- und Gleichstrom-Netzanschluss 3 Schutzleiter 2 Kabelgrenze: Oberhalb der Linie dürfen sich keine 4 Kabelverschraubung für Netzkabel Kabel befinden. Tabelle 2 Verdrahtungsinformationen – Netzstromversorgung Anschlussklemme Beschreibung Farbe – Nordamerika Farbe – EU Heiß...

  • Seite 21: Spezifikationen

    W A R N U N G Potenzielle Stromschlaggefahr. Netz- und Relaisklemmen sind nur für einen Leiter bestimmt. Schließen Sie nicht mehr als eine Leitung an einer Klemme an. W A R N U N G Potenzielle Brandgefahr. Gemeinsame Relaisverbindungen oder der Brückendraht vom Stromnetzanschluss im Innern des Geräts dürfen nicht verkettet werden.

  • Seite 22: Anschließen Eines Erweiterungsmoduls

    Verwenden Sie für AC-Controller die Relais bei Hochspannung. Verwenden Sie für DC-Controller die Relais bei Niederspannung. Die technischen Daten der Relais finden Sie unter Spezifikationen auf Seite 3. Konfigurieren Sie keine Kombination aus hoher und niedriger Spannung. Die Verbindungen der Relaisklemmen mit dem Netzstromkreis müssen bei Anwendungen mit dauerhafter Verbindung über eine Nennisolierung von mindestens 300 V und 90 °C verfügen.

  • Seite 23: Schließen Der Abdeckung

    3.4 Schließen der Abdeckung G E F A H R Lebensgefahr durch Stromschlag. Die Hochspannungsleitungen für die Steuerung sind hinter der Hochspannungssperre im Steuerungsgehäuse angeschlossen. Die Schutzabdeckung darf nicht entfernt werden, außer beim Einbau von Modulen oder beim elektrischen Anschluss von Spannungsversorgung, Relais, analogen und Netzwerkkarten durch einen qualifizierten Techniker.

  • Seite 24: Kapitel 4 Benutzeroberfläche Und Navigation

    Abbildung 12 Anschließen eines Geräts Kapitel 4 Benutzeroberfläche und Navigation A C H T U N G Verwenden Sie zur Bedienung des Touchscreens keine Spitzen von Kugelschreibern und Bleistiften oder andere spitze Gegenstände. Andernfalls könnte der Touchscreen beschädigt werden. Abbildung 13 zeigt eine Übersicht über den Startbildschirm.
  • Seite 25 Abbildung 13 Hauptbildschirm 1 Messfenster: zeigt Gerätedaten an. Drücken Sie auf 4 Prognosys-Symbol (optional) das Symbol, um das Fenster mit den Gerätedetails anzuzeigen. 2 Diagnoseleiste: Zeigt Systemmeldungen und 5 Karussellsymbol: Wischen Sie auf dem Bildschirm Grenzwertbedingungen an. Drücken Sie auf die nach links oder rechts, um andere Leiste, um Systemfehler und -warnungen Bildschirmansichten anzuzeigen.

  • Seite 26: Display

    Abbildung 14 Gerätebildschirm 1 Gerätename: Klicken Sie, um das Fenster mit Gerätedetails anzuzeigen. 4.1 Display Auf dem Hauptbildschirm wird das Messfenster angezeigt. Das Karussellsymbol wird am unteren Rand des Hauptbildschirms angezeigt, wenn andere Bildschirmansichten verfügbar sind. Jede Bildschirmansicht verfügt über ein, zwei oder vier Messfenster, die von den angeschlossenen Sensoren und den Parametern jedes Sensors abhängen.

  • Seite 27: Kapitel 5 Inbetriebnahme

    Abbildung 15 Messfenster und Bildschirm mit Gerätedetails 1 Gerätefehler 5 Gerätename 2 Geräteparameter 6 Gemessener Wert 3 Einheiten 7 Bildschirm mit Gerätedetails 4 Gerätewarnung 8 Aufgabe Kapitel 5 Inbetriebnahme Schließen Sie das Netzkabel an eine Steckdose mit Schutzleiter an, oder schalten Sie den Leistungsschalter für den Controller ein.

  • Seite 28: Geben Sie Die Starteinstellungen Ein

    5.2 Geben Sie die Starteinstellungen ein Folgen Sie beim ersten Start den Anweisungen auf dem Display, um die Sprache, das Datum, die Uhrzeit und die Netzwerkinformationen einzurichten. Zum Ändern Einstellungen siehe Konfigurieren der Controller-Einstellungen auf Seite 27. 26 Deutsch...

  • Seite 29: Kapitel 6 Betrieb

    1. Gehen Sie zum Aktivieren des Passwortschutzes wie folgt vor: a. Klicken Sie auf das Symbol für das Hauptmenü, und wählen Sie dann CONTROLLER > Passwort. b. Wählen Sie Passwortschutz, und dann An. Das Passwort lautet standardmäßig „SC4500“. Für jeden Controller gibt es nur ein Passwort. Deutsch 27...

  • Seite 30: Anschließen Des Geräts An Ein Netzwerk

    Standardpasswort zurücksetzen: a. Klicken Sie auf das Symbol für das Hauptmenü, und wählen Sie CONTROLLER > Service. b. Wählen Sie Passwort zurücksetzen. Das Passwort wird auf „SC4500“ zurückgesetzt. 4. Gehen Sie wie folgt vor, um den Passwortschutz zu deaktivieren: a. Klicken Sie auf das Symbol für das Hauptmenü, und wählen Sie dann CONTROLLER >...

  • Seite 31: Wlan-Netzwerkverbindung

    Option Beschreibung Splitten Ein Ethernet-Port ist für LAN-Verbindungen und der andere Ethernet-Port für eine separate LAN-Verbindung oder Modbus TCP konfiguriert..Wenn LAN-Anschluss 1 Konfiguration und LAN-Anschluss 2 Konfiguration ausgewählt sind, werden die Einstellungen im LAN-Menü angezeigt. Die beiden Ethernet-Ports haben unterschiedliche Portkonfigurationen.

  • Seite 32: Verbindung Zum Mobilfunknetz

    6.3.3.1 Konfiguration mit Hach Cellular (Telenor) SIM Wenn der Controller eine Internetverbindung über die werkseitig installierte SIM-Karte und den standardmäßigen Hach Datentarif (Telenor) herstellt, führen Sie die folgenden Schritte aus: 1. Drücken Sie auf das Hauptmenü-Symbol, und wählen Sie dann CONTROLLER > Verbindung >...

  • Seite 33: Konfiguration Der Sensoren Oder Der Analogeingänge

    6.4 Konfiguration der Sensoren oder der Analogeingänge Der Controller wird je nach Controller-Konfiguration mit zwei digitalen SC-Anschlüssen geliefert. Siehe Abbildung 6 auf Seite 13. Verwenden Sie die digitalen SC-Anschlüsse, um Digitalsensoren an den Controller anzuschließen. Um einen Analogsensor oder einen Analogeingang an den Controller anzuschließen, entfernen Sie einen der digitalen SC-Anschlüsse und installieren Sie das anwendbare Erweiterungsmodul.

  • Seite 34: Herunterladen Von Daten

    Abbildung 16 Anschließen eines USB-Sticks 6.5.1 Herunterladen von Daten Der Controller speichert die folgenden Daten in einem internen Speicher: • Ungefähr 20.000 Datenpunkte, Diagnosedaten und ein Ereignisprotokoll aller angeschlossenen Sensoren und Erweiterungsmodule • Diagnosedaten Verwenden Sie zum Herunterladen von Daten aus dem Controller einen USB-Stick. Alternativ können Sie die Claros-Benutzerschnittstelle verwenden, um die Daten vom Controller herunterzuladen 1.

  • Seite 35: Installieren Einer Firmware-Aktualisierung Für Den Controller

    Controller, MODBUS TCP und PROGNOSYS aktualisiert. Zudem sind, falls installiert, die Firmare für das 4-20- mA-Ausgangsmodul, das PROFINET Modul und das EtherNet/IP Modul aktualisiert. 1. Gehen Sie auf www.hach.com und laden Sie die .zip-Datei für die neueste Softwareversion herunter.

  • Seite 36: Controller-Firmware Wiederherstellen

    Achten Sie darauf, dass sich die Dateien im richtigen Ordner befinden. Die Installationsdateien müssen in folgendem Ordner gespeichert sein: D [USB-Laufwerk]:\HACH\Firmware\[Sensorname mit MID und IID]\Installationsdateiname mit Code [MID/IID], Paketnummer [P] Identifikationsdatei [AC/BC/DD] und Versionsnummer. Zum Beispiel: • D:\HACH\Firmware\LDO2_0_42\LDO2_0_42_P03_AC_V1_24_A.bin Wobei gilt,# •...

  • Seite 37: Firmware-Update Für Ein Rtc-Modul Installieren

    6.5.5 Firmware-Update für ein RTC-Modul installieren Ein Firmware-Update für ein RTC-Modul kann nur vom Service Support installiert werden. Bitte wenden Sie sich an den Service Support. 6.6 Die Ausgänge konfigurieren 6.6.1 Konfigurieren der Hochspannungsrelais Das Gerät verfügt über zwei spannungslose Relais mit je einem einpoligen Wechselkontakt. Stellen Sie sicher, dass die Verkabelung der Relais durchgeführt wurde, bevor Sie mit diesem Vorgang beginnen.
  • Seite 38 Option Beschreibung Oberer Grenzwert Legt den Höchstwert der geregelten Bandbreite in der ausgewählten Parametereinheit fest. Unterer Grenzwert Legt den Mindestwert der geregelten Bandbreite in der ausgewählten Parametereinheit fest. Obere Hysterese Legt den an der Obergrenze verwendeten Hysteresewert fest. Untere Hysterese Legt den an der Untergrenze verwendeten Hysteresewert fest.
  • Seite 39 Option Beschreibung Max-AUS-Timer Legt eine Maximalzeitdauer (in Minuten) fest. Während dieser Dauer ist das Relais auf Aus eingestellt, wenn es den entsprechenden Grenzwert überschreitet. Sobald die Zeit abgelaufen ist, schaltet das Relais unabhängig vom Prozesswert auf An. Min-EIN-Timer Legt eine Mindestzeitdauer fest. Während dieser Dauer schaltet sich das Relais auf An, wenn es den entsprechenden Grenzwert überschreitet.
  • Seite 40 Option Beschreibung Oberer Grenzwert Legt den Prozesswert fest, der das PWM-Verhältnis auf 100 % setzt (Betriebszyklus ist eingestellt auf Positiv). Unterer Grenzwert Legt den Prozesswert fest, der das PWM-Verhältnis auf 0 % setzt (Betriebszyklus ist eingestellt auf Positiv). Ausgang Manuell Zusätzlich kann das Ein/Aus-Verhältnis eingestellt werden (Bedingung: Betriebsart ist auf Manuell eingestellt).
  • Seite 41 Option Beschreibung Unterer Setzt die geringste durch den PID-Regler einstellbare Zyklusdauer fest. Grenzwert Ausgang Gibt die Stromzyklusdauer der Ausgangsfrequenz an. Zusätzlich kann die Zyklusdauer Manuell eingestellt werden (Bedingung: Betriebsart ist auf Manuell eingestellt). Richtung Unter diesem Menü kann das Vorzeichen des Reglerabweichung für den PID-Regler umgekehrt werden.

  • Seite 42: Konfigurieren Der Analogausgänge

    Option Beschreibung Ausschaltverzögerung Verzögert den Kontrollvermerk einer Sonde, selbst wenn die Einschaltdauer-Zeit abgelaufen ist. Timer aus beginnt direkt, nachdem die Einschaltdauer abgelaufen ist. Diese Einstellung trifft nur dann zu, wenn für Ausgänge auf "Halten" Ja ausgewählt ist. Betriebszyklus Positiv: Schaltet das Relais für die im Menü Einschaltdauer eingestellte Zeit auf An.
  • Seite 43 • Ermitteln Sie die minimale Konzentration, die den 0 oder 4 mA am Analogausgang entspricht. 2. Drücken Sie auf das Hauptmenü-Symbol, und wählen Sie dann Ausgänge > mA-Ausgänge > Systemeinstellungen aus. Es werden die verfügbaren Kanäle basierend auf den installierten Erweiterungsmodulen angezeigt.
  • Seite 44 Funktion PID-Regler Option Beschreibung Bei Störung Legt fest, dass der Controller den Analogausgangswert (Halten) nicht ändert oder den Ersatzwert am Analogausgang nicht anzeigt, wenn ein interner Fehler auftritt. Optionen: Halten oder Ersatzwert Betriebsart Legt den Ausgangsstatus fest, wenn der Prozesswert außerhalb der geregelten Bandbreite liegt.

  • Seite 45: Konfigurieren Von Telegramm

    Im Menü Wartung kann der Benutzer den internen Stecker der Erweiterungskarten testen. 7. Eine Option auswählen. Option Beschreibung Funktionstest Führt einen Test an den Ausgängen des ausgewählten Moduls durch. Ausgang-Status Zeigt den Status der Ausgänge des ausgewählten Moduls an. 6.6.3 Konfigurieren von Telegramm Industrielle Kommunikationsprotokolle arbeiten in der Regel mit einer zyklischen Übertragung von Daten zwischen Haupt- (Master) und sekundären Geräten (Slave) in einem Netzwerk.

  • Seite 46: Beschreibung

    Option Beschreibung Telegramm Verwaltet die Telegramm-Datenstruktur. Wählen Sie die Geräte und Gerätedatenregister aus dem Telegramm. Siehe Konfigurieren von Telegramm auf Seite 43. Modbus- Legt die Adresse (1 bis 255) des sekundären Modbus-Geräts fest, das im Menü Adresse Telegramm konfiguriert wurde. Virtueller Fügt virtuelle sekundäre Geräte hinzu.
  • Seite 47 Konfigurieren Sie die Profibus DP-Einstellungen wie folgt: 1. Drücken Sie auf das Hauptmenü-Symbol, und wählen Sie dann Ausgänge > Profibus DP aus. 2. Schalten Sie die Schaltfläche Profibus DP ein. 3. Eine Option auswählen. Option Beschreibung Profibus DP Wählen Sie eine der folgenden Optionen aus: •...

  • Seite 48: Konfiguration Von Ethernet/Ip

    Option Beschreibung INPUT VON • Datalog interval: Legt das Intervall für die Datenprotokollierung fest. • Einheit: Wählen Sie für jeden Textparameter (1 bis 8) einen Parameter und eine Einheit, die auf dem Tag, der die SPS sendet, angezeigt werden, wie folgt aus: 1.

  • Seite 49: Konfiguration Des Hach Controller Network Bus

    6.7 Konfiguration des Hach Controller Network Bus Der Hach Controller Network Bus (HCNB) ist ein Netzwerk, das die in einen Controller eingebettete Verbindung zur SPS gemeinsam nutzt und das System mit Remotesensoren konfiguriert, die mit anderen Controllern (SC4500, SC4200c, SC1500 oder RTC) verbunden sind. Der HCNB ist für Claros- und andere Controller geeignet, wobei alle Controller an den HCNB angeschlossen sein müssen.

  • Seite 50: Lizenzschlüssel Eingeben

    Wenn die Claros-Konfiguration abgeschlossen ist, wird das Cloud-Symbol in der Statusleiste des Hauptbildschirms angezeigt. 6.10 Lizenzschlüssel eingeben Geben Sie einen Lizenzschlüssel ein, um die Controller-Software mit neuen Funktionen zu aktualisieren (z.B. Prognosys, Modbus TCP). Geben Sie den Lizenzschlüssel wie folgt ein: 1.

  • Seite 51: Reinigung Des Geräts

    7.1 Reinigung des Geräts Reinigen Sie das Gerät außen mit einem feuchten Tuch, und wischen Sie das Gerät anschließend nach Bedarf trocken. Hinweis: Der Hersteller empfiehlt, den Bildschirm während der Reinigung oder bei Verwendung eines Wasserstrahls in der Nähe des Controllers zu sperren. 7.2 Entriegeln der Abdeckung des Controllers Einige Außenbedingungen können zu einer Blockierung der Abdeckung des Controllers führen.

  • Seite 52: Kapitel 8 Fehlersuche Und -Behebung

    Kapitel 8 Fehlersuche und -behebung Problem Mögliche Ursache Lösung Der Controller kann Der Controller wird nicht mit Stellen Sie sicher, dass das Stromkabel an den entweder überhaupt Strom versorgt. Controller angeschlossen ist. nicht oder nur mit Sorgen Sie dafür, dass die Stromanschlüsse im Unterbrechungen Controller korrekt verbunden sind.
  • Seite 53 Problem Mögliche Ursache Lösung Der Sensor wird nicht Zu viele Geräte installiert Stellen Sie sicher, dass nur zwei Eingabegeräte erkannt. am Controller angeschlossen sind. Sind mehr als zwei Eingabegeräte installiert, sind nur zwei der Geräte für den Controller sichtbar. Eingabegeräte sind Analogeingänge von externen Geräten, Analog-, Digitalsensoren oder Analysatoren.
  • Seite 54 Problem Mögliche Ursache Lösung Der Controller erkennt Nicht kompatibler USB-Stick Stellen Sie sicher, dass der USB-Stick mit den USB-Stick nicht. FAT32 formatiert ist und mindestens 350 MB Kapazität hat. Der USB-Anschluss am Controller ist mit USB 2.0- Geräten kompatibel. Hinweis: USB 3.0-Geräte sind ebenfalls kompatibel, aber die Übertragungsgeschwindigkeit des Geräts entspricht nur der von USB 2.0.
  • Seite 55 Problem Mögliche Ursache Lösung Das Symbol für die Kein Zugriff auf Claros, aber Wenn dies der erste Verbindungsaufbau des Claros-Verbindung ist Zugang zum Internet Controllers zu Claros ist, stellen Sie sicher, dass durchgestrichen. der Controller in Claros eingerichtet wurde. Wenn der Controller bereits zuvor eine Verbindung zu Claros hergestellt hat, schalten Sie den Controller aus und wieder an.

  • Seite 56: Kapitel 9 Ersatzteile Und Zubehör

    Problem Mögliche Ursache Lösung Das Claros-Symbol Kein Zugang zum Internet Internet-Zugang über Mobilfunknetz: bleibt ausgeschaltet. • Überprüfen Sie die Verbindung des Controllers. Das Symbol für die Siehe Anzeigen von Geräteinformationen Claros-Verbindung ist auf Seite 48. durchgestrichen. • Überprüfen Sie die Funksignalstärke. Versetzen Sie die USB-Box an einen Ort mit höherer Signalstärke.
  • Seite 57 SC4500 externe USB-Box WLAN (für Nordamerika) LXZ525.99.A0002 SC4500 externe USB-Box Mobilfunk (für EU) LXZ525.99.A0011 SC4500 externe USB-Box Mobilfunk (für Nordamerika) LXZ525.99.A0012 SC4500 USB-Box WLAN (für Asien und Amerika) LXZ525.99.00018 SC4500 M12/RJ45-Kabel für USB-Box, einschließlich Mutter und LXZ525.99.00004 Kappe SC4500 USB-Stick LXZ525.99.00017...

  • Seite 58: Anhang A Telegramm-Tag-Liste

    Die vier neuen Tags haben eine feste Größe von 16 Bit, Integertyp, und entsprechen der Unterteilung in zwei Teile der standardmäßigen „Fehlerzustand Gerät“ und „Warnungsbedingung Gerät“. 5. SC4500 – Wählen Sie den Controller selbst aus, um Modbus TCP für den Import einer externen Messung zu konfigurieren. Siehe Konfigurieren von Modbus TCP auf Seite 43.
  • Seite 59 Warnungsbedingung Gerät 2 Integer — — ✓ ✓ ✓ ✓ (siehe Anmerkung 4) Heartbeat Integer — — ✓ ✓ ✓ ✓ SC4500 Messung 1 Float ✓ ✓ ✓ ✓ ✓ ✓ (siehe Anmerkung 5) SC4500 Messung 2 Float ✓ ✓ ✓ ✓...
  • Seite 60 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP SC4500 Messung 18 Float ✓ ✓ ✓ ✓ ✓ ✓ SC4500 Messung 19 Float ✓ ✓ ✓ ✓ ✓ ✓ SC4500 Messung 21 Float ✓ ✓ ✓ ✓ ✓ ✓ SC4500 Messung 22 Float ✓...
  • Seite 61 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP Profibus DP Externe Messung Wert 5 Float ✓ ✓ ✓ ✓ ✓ ✓ Profibus DP Externe Messung Wert 6 Float ✓ ✓ ✓ ✓ ✓ ✓ Profibus DP Externe Messung Wert 7 Float ✓...
  • Seite 62 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP PROFINET Externe Messung Wert 32 Float ✓ ✓ ✓ ✓ ✓ ✓ EtherNet/IP Generische Tags für SC-Geräte Integer — — ✓ ✓ ✓ ✓ EtherNet/IP Externe Messung Wert 1 Float ✓ ✓ ✓...
  • Seite 63 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP mA input Eingang Float ✓ ✓ ✓ ✓ ✓ ✓ Conductivity module Generische Tags für SC-Geräte Integer — — ✓ ✓ ✓ ✓ (CCO) Conductivity module Leitfähigkeit Float ✓ ✓ ✓ ✓ ✓...
  • Seite 64 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP AMTAX sc Serviceindikator [Tage] Integer — — ✓ ✓ ✓ ✓ (siehe Anmerkung 7) AMTAX sc Generische Tags für SC-Geräte Integer — — ✓ ✓ ✓ ✓ AMTAX sc Ammonium NH₄ ch1 Float ✓...
  • Seite 65 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP AN-ISE sc Kalium K [mg/L] Float ✓ ✓ ✓ ✓ ✓ ✓ AN-ISE sc Temperatur [°C] Float ✓ ✓ ✓ ✓ ✓ ✓ AN-ISE sc Temperatur [°F] Float ✓ ✓ ✓ ✓ ✓...
  • Seite 66 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP LDO2 sc Gelöster Sauerstoff [ppm] Float ✓ ✓ ✓ ✓ ✓ ✓ LDO2 sc Temperatur [°C] Float ✓ ✓ ✓ ✓ ✓ ✓ LDO2 sc Temperatur [°F] Float ✓ ✓ ✓ ✓ ✓...
  • Seite 67 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP NT3100sc Float ✓ ✓ ✓ ✓ ✓ ✓ NT3100sc NO3-N Float ✓ ✓ ✓ ✓ ✓ ✓ NT3100sc Float ✓ ✓ ✓ ✓ ✓ ✓ NT3100sc NOx-N Float ✓ ✓ ✓ ✓ ✓...
  • Seite 68 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP PHOSPHAX sc MR Phosphat PO₄ Kanal2 [mg/L Float ✓ ✓ ✓ ✓ ✓ ✓ oder ppm]Phosphat PO₄ ch2 PHOSPHAX sc MR Phosphorpentoxid P₂O₅ Float ✓ ✓ ✓ ✓ ✓ ✓ Kanal1 [mg/L oder ppm]Phosphorpentoxid P₂O₅...
  • Seite 69 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP SOLITAX sc Messwert-Indikator Float — — ✓ ✓ ✓ ✓ (siehe Anmerkung 7) SOLITAX sc Serviceindikator [Tage] Float — — ✓ ✓ ✓ ✓ (siehe Anmerkung 7) SOLITAX sc Feststoffe [%]Feststoffe Float ✓...
  • Seite 70 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP TU5300 sc Trübung [EBC] Float ✓ ✓ ✓ ✓ ✓ ✓ TU5300 sc Trübung [FTU] Float ✓ ✓ ✓ ✓ ✓ ✓ TU5300 sc Trübung [FNU] Float ✓ ✓ ✓ ✓ ✓ ✓...
  • Seite 71 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP 1200-S sc V2 Temperatur [°F] Float ✓ ✓ ✓ ✓ ✓ ✓ 3798-S sc V2 Generische Tags für SC-Geräte Integer — — ✓ ✓ ✓ ✓ 3798-S sc V2 Leitfähigkeit [S/cm] Float ✓...
  • Seite 72 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP 9187 sc Temperatur [°C] Float ✓ ✓ ✓ ✓ ✓ ✓ 9187 sc Temperatur [°F] Float ✓ ✓ ✓ ✓ ✓ ✓ 9187 sc pH [pH] Float ✓ ✓ ✓ ✓ ✓ ✓...
  • Seite 73 Gerät Bezeichnung mA-O HVR P-DP M-TCP PRN E/IP pHD (analog) + Gateway Temperatur [°F] Float ✓ ✓ ✓ ✓ ✓ ✓ (6120500) pHD (analog) + Gateway pH [pH] Float ✓ ✓ ✓ ✓ ✓ ✓ (6120500) RC and PC (analog) + Generische Tags für SC-Geräte Integer —...
  • Seite 74 72 Deutsch...
  • Seite 76 Tel. +49 (0) 2 11 52 88-320 SWITZERLAND Fax (970) 669-2932 Fax +49 (0) 2 11 52 88-210 Tel. +41 22 594 6400 orders@hach.com info-de@hach.com Fax +41 22 594 6499 www.hach.com www.de.hach.com © Hach Company/Hach Lange GmbH, 2021–2023. Alle Rechte vorbehalten.
