DOC023.72.80521

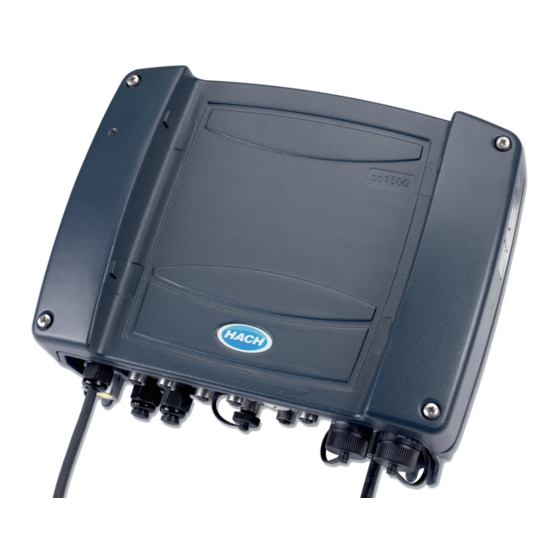

SC1500 Controller
04/2018, Ausgabe 5
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hach SC1500

Inhaltszusammenfassung für Hach SC1500

  • Seite 1 DOC023.72.80521 SC1500 Controller 04/2018, Ausgabe 5 Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ...................... 3 Technische Daten ...................... 3 Allgemeine Informationen ..................4 Sicherheitshinweise ..................... 4 Bedeutung von Gefahrenhinweisen ..............4 Warnhinweise ....................... 4 Produktübersicht ......................5 Produktkomponenten ....................6 Installation ........................6 Mechanische Montage ....................6 Installieren des Controllers ................... 6 Installieren der USB-Box ..................

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis...

  • Seite 5: Technische Daten

    Technische Daten Änderungen vorbehalten. Technische Daten Details Abmessungen (B x T x H) Controller: 315 x 120 x 242 mm (12,28 x 4,68 x 9,5 Zoll) USB-Box: 79,5 x 55,1 x 159,5 mm (3,13 x 2,17 x 6,28 Zoll) Gehäuse Controller: Metall mit korrosionsbeständiger Oberfläche, Schutzklasse NEMA 4X/IP65 USB-Box: ABS/Polycarbonat, Schutzklasse NEMA 4X/IP65...

  • Seite 6: Allgemeine Informationen

    Allgemeine Informationen Der Hersteller ist nicht verantwortlich für direkte, indirekte, versehentliche oder Folgeschäden, die aus Fehlern oder Unterlassungen in diesem Handbuch entstanden. Der Hersteller behält sich jederzeit und ohne vorherige Ankündigung oder Verpflichtung das Recht auf Verbesserungen an diesem Handbuch und den hierin beschriebenen Produkten vor. Überarbeitete Ausgaben der Bedienungsanleitung sind auf der Hersteller-Webseite erhältlich.

  • Seite 7: Produktübersicht

    Wenn das Instrument nicht über einen Netzstecker an einem Kabel verfügt, verbinden Sie die Schutzerde mit der Schutzleiterklemme. Produktübersicht Der sc1500 ist ein Controller für digitale Analysegeräte (z. B. Sensoren und Analysatoren). Siehe Abbildung Der Controller ist optional mit Relais und Analogausgängen (4–20 mA) erhältlich. Mit den optionalen Relais werden externe Geräte (z.

  • Seite 8: Produktkomponenten

    Stellen Sie sicher, dass Sie alle Teile erhalten haben. Siehe Abbildung 2. Wenn Komponenten fehlen oder beschädigt sind, kontaktieren Sie bitte umgehend den Hersteller oder Verkäufer. Abbildung 2 Produktkomponenten 1 sc1500 Controller 3 Stangenmontage-Befestigungsmaterial für die USB- 2 Zugentlastungen (Anzahl variiert) Installation Mechanische Montage Installieren des Controllers Bringen Sie den Controller aufrecht und waagerecht an einer ebenen, vertikalen Fläche an.

  • Seite 9: Installieren Der Usb-Box

    Installieren der USB-Box Installieren Sie die USB-Box an dem Ort mit der größten Funksignalstärke. Lokalisieren Sie mit einem Mobilgerät mit dem gleichen Mobilfunkanbieter wie für den sc1500 Controller den Ort mit der größten Signalstärke. Installieren Sie die USB-Box an einem Ort, an dem die Netztrennvorrichtung für den Controller leicht betätigt werden kann.

  • Seite 10: Elektrische Installation

    Abbildung 5 Stangenmontage – USB-Box Elektrische Installation Elektrische Anschlüsse und Verschraubungen Abbildung 6 zeigt die elektrischen Anschlüsse und Verschraubungen am Gerät. Tabelle 2 zeigt die Anschlussgeräte, die am Gerät angeschlossen werden können. Verwenden Sie ausschließlich die vom Hersteller zugelassenen Anschlussgeräte in Tabelle Um die Schutzart des Gehäuses zu gewährleisten, stellen Sie sicher, dass die nicht verwendeten Zugentlastungen mit einem Stopfen und die nicht verwendeten Anschlüsse mit einer Kappe...

  • Seite 11: Hinweise Zur Vermeidung Elektrostatischer Entladungen (Ese)

    Abbildung 6 Elektrische Anschlüsse und Zugentlastungen 1 Große Zugentlastung für Relais – 2,19 mm-Leitung 5 Netzanschlüsse oder Kabel mit einem Durchmesser von 9 bis 13,5 mm 2 Kabel USB-Box 6 Netzkabel (oder Leitungsbüchse) 3 Geräteanschlüsse 7 Ethernet-Anschlüsse 4 Zugentlastungen für die analoge Ausgangskarte oder die Profibuskarte–...

  • Seite 12: Netzanschlüsse

    • Berühren Sie eine geerdete Metallfläche, wie beispielsweise des Gehäuse eines Geräts, einen Metallleiter oder ein Rohr, um statische Elektrizität vom Körper abzuleiten. • Vermeiden Sie übermäßige Bewegung. Verwenden Sie zum Transport von Komponenten, die gegen statische Aufladungen empfindlich sind, Antistatikfolie oder antistatische Behälter. •...

  • Seite 13: Drähte Für Stromanschluss

    Drähte für Stromanschluss G E F A H R Lebensgefahr durch Stromschlag. Es ist eine Schutzerdung erforderlich. G E F A H R Elektrische Gefahren und Brandgefahr Stellen Sie sicher, dass Sie für die Leitungsinstallation die örtliche Netzabschaltung eindeutig identifizieren. W A R N U N G Potenzielle Stromschlaggefahr.

  • Seite 14: Anschließen Einer Leitung Oder Eines Netzkabels

    • Wenn Metallkabelrohre verwendet werden, vergewissern Sie sich, dass der Kabelanschluss so angezogen ist, dass er das Metallkabelrohr mit der Erdungsleitung verbindet. Stellen Sie bei Installation mit einem Netzkabel sicher, dass das Netzkabel folgende Anforderungen erfüllt: • Es ist kürzer als 3 m. •...

  • Seite 15: Relais- Und Analogausgangsanschlüsse

    Abbildung 7 Anschließen einer Leitung oder eines Netzkabels 1 Ferritkern 3 AC-Versorgungsklemme 2 Schutzleiterklemme 4 Leitungsbüchse (oder Zugentlastung für Netzkabel) Tabelle 3 Verdrahtungsinformationen – Netzanschluss Anschlussklemme Beschreibung Farbe – Nordamerika Farbe –·EU Phase (L1) Schwarz Braun Nullleiter (N) Weiß Blau Schutzleiter Grün Grün mit gelben Streifen...
  • Seite 16 W A R N U N G Potenzielle Brandgefahr Gemeinsame Relaisverbindungen oder der Brückendraht vom Stromnetzanschluss im Innern des Geräts dürfen nicht verkettet werden. V O R S I C H T Brandgefahr. Alle Angaben zu den Kontakten beziehen sich ausschließlich auf Ohm'sche Lasten. Beschränken Sie die an Relais anliegende Stromstärke stets mit einer externen Sicherung oder einem Trennschalter.

  • Seite 17: Anschließen Der Analogausgänge (Optional)

    Tabelle 4 Verdrahtungsinformationen – Relais Anschlussklemme Beschreibung Anschlussklemme Beschreibung Relais 1, R Relais 3, R Relais 1, gemeinsam Relais 3, gemeinsam Relais 1, A Relais 3, A Relais 2, R Relais 4, R Relais 2, gemeinsam Relais 4, gemeinsam Relais 2, A Relais 4, A R = Ruhekontakt;...
  • Seite 18 Wenn das Gerät über die optionale Analogausgangskarte verfügt, hat das Instrument vier 4–20 mA- Analogausgänge. Solche Ausgänge werden häufig für Analogsignale oder zur Steuerung anderer externer Geräte verwendet. Schließen Sie an jeden Analogausgang nach Bedarf ein externes Gerät an. Informationen zum Anschließen der Analogausgänge finden Sie unter Abbildung 8 Tabelle...

  • Seite 19: Installieren Der Profibus Dp Karte

    Installieren der Profibus DP Karte Bedienungsanleitungen und Geräteprofile finden Sie im Handbuch der entsprechenden Sonde. Besuchen Sie die Unternehmens-Website für die neuesten GSD-Dateien und -Dokumentationen. Informationen zum Anschließen der Profibus DP Karte an den sc Controller finden Sie in der Dokumentation für die Netzwerkkarte des sc Controller Profibus DP/V1.

  • Seite 20: Installieren Der Abdeckung

    4. Trennen Sie alle Leiter von der Karte. 5. Entfernen Sie die Schrauben von der Karte. 6. Entfernen Sie die Karte. Teilen Sie zum Entfernen und Konfigurieren der Karte einem Hach Service-Techniker die Profibus DP Adresse und das zyklische Profibus DP Telegramm mit. Installieren der Abdeckung Schließen Sie das Erdungskabel für die Geräteabdeckung am Controller an, und installieren Sie die...

  • Seite 21: Inbetriebnahme

    Die Kommunikation mit den angeschlossenen Messgeräten erfolgt mithilfe der Sensor Management Software. 1. Öffnen Sie Ihren Internetbrowser, und geben Sie die richtige URL ein: • US: https://us.fsn.hach.com • EU: https://eu.fsn.hach.com 2. Geben Sie Ihre Anmeldedaten ein, um: • den Status und die Messinformationen der Messgeräte zu erhalten.

  • Seite 22: Fehlerbehebung

    WLAN-Adapter USA LZY996 WLAN-Adapter EU LZY997 Schalttafeleinbausatz, sc1500, beinhaltet: 6169900 Halterung, Zugentlastung und digitales Verlängerungskabel Stangenmontagesatz mit Sonnenblende, sc1500, beinhaltet: LZX957 Sonnenblende, Sockel, Stange, Schraubensatz und Montageplatte Wandmontagesatz mit Sonnenblende, beinhaltet: Sonnenblende, Halterung, Durchsteckschrauben (4x), Muttern (4x) und LZX958 Unterlegscheiben (4x) Stangenmontage-Befestigungsmaterial für Sonnenblende, beinhaltet:...
  • Seite 23 Zubehör (fortgesetzt) Beschreibung Artikelnr. Netzkabel, China LZY393 Netzkabel, Großbritannien LZY394 Netzkabel, Europäische Union LZY395 Netzkabel, USA LZY396 Digitales Verlängerungskabel, Messgerät, 10 m (32,8 Fuß) LZX849 Digitales Verlängerungskabel, Messgerät, 20 m (65,6 Fuß) LZX851 Deutsch 21...
  • Seite 24 22 Deutsch...
  • Seite 26 Tel. +49 (0) 2 11 52 88-320 SWITZERLAND Fax (970) 669-2932 Fax +49 (0) 2 11 52 88-210 Tel. +41 22 594 6400 orders@hach.com info-de@hach.com Fax +41 22 594 6499 www.hach.com www.de.hach.com © Hach Company/Hach Lange GmbH, 2015-2018. Alle Rechte vorbehalten. Gedruckt in Deutschland.
