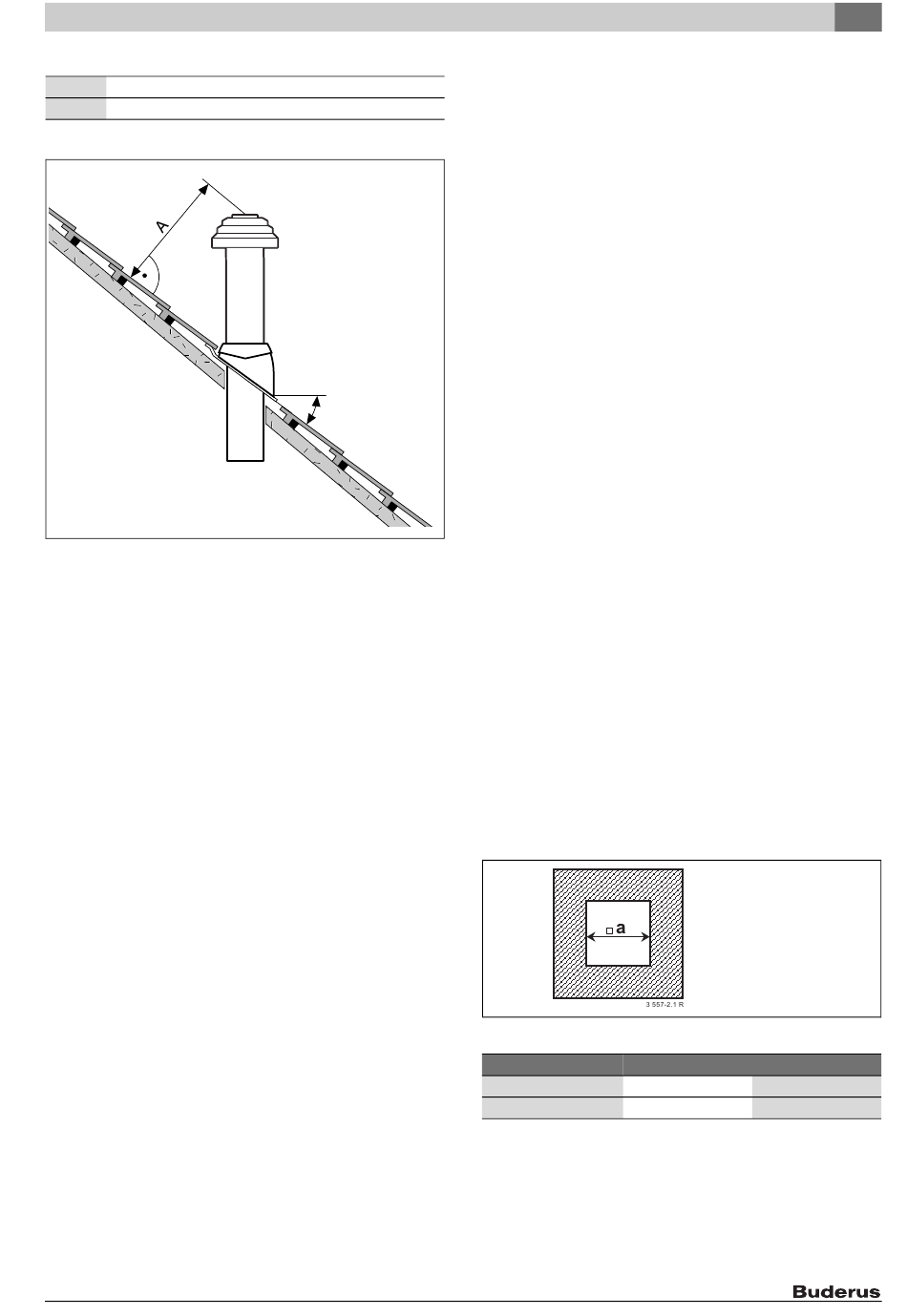

Schrägdach
≥ 400 mm, in schneereichen Gebieten ≥ 500 mm
A
α
zwischen 15° und 55°, in schneereichen Gebieten ≤ 30°
Tab. 4
Bild 2
3.3
Abgasführung waagerecht
3.3.1
Erweiterung mit Abgaszubehören
Das Abgaszubehör „Abgasführung waagerecht" kann zwischen dem
Heizgerät und der Wanddurchführung an jeder Stelle mit den Abgaszu-
behören „konzentrisches Rohr", „konzentrischer Bogen" (15° - 87°)
oder „Prüföffnung" erweitert werden.
3.3.2
Luft-/Abgasführung C
• Die Mindestabstandsmaße zu Fenstern, Türen, Mauervorständen
und untereinander angebrachten Abgasmündungen beachten.
• Die Mündung des konzentrischen Rohres darf nach TRGI und LBO
nicht in einem Schacht unter Erdgleiche montiert werden.
3.3.3
Luft-/Abgasführung C
• Bei bauseitiger Eindeckung müssen die Mindestabstandsmaße nach
TRGI 1986 eingehalten werden.
Es genügt ein Abstand von 0,4 m zwischen Mündung des Abgaszube-
hörs und Dachfläche, da die Nennwärmeleistung der genannten Gas-
Brennwertgeräte unter 50 kW liegt.
Die Dachgauben erfüllen die Anforderungen an die Mindestmaße.
• Die Mündung des Abgaszubehöres muss Dachaufbauten, Öffnungen
zu Räumen und ungeschützte Bauteile aus brennbaren Baustoffen,
ausgenommen Bedachungen, um mindestens 1 m überragen oder
von ihnen mindestens 1,5 m entfernt sein.
• Für die waagerechte Abgas-/Verbrennungsluftrohrführung über
Dach mit einer Dachgaube gibt es keine Leistungsbeschränkung im
Heizbetrieb aufgrund behördlicher Vorschriften.
3.3.4
Anordnung von Prüföffnungen:
• Bei zusammen mit der Gasfeuerstätte geprüften Abgasführungen bis
4 m Länge ist eine Prüföffnung ausreichend.
• In waagerechten Abschnitten von Abgasleitungen/Verbindungsstü-
cken ist mindestens eine Prüföffnung vorzusehen. Der maximale Ab-
stand zwischen den Prüföffnungen beträgt 4 m. Prüföffnungen sind
an Umlenkungen größer 45° anzuordnen.
• Für waagerechte Abschnitte/Verbindungsstücke genügt insgesamt
eine Prüföffnung, wenn
6720821969 )2017/09)
α
6 720 610 489-13.2O
über Außenwand:
13x
über Dach:
33x
– der waagerechte Abschnitt vor der Prüföffnung nicht länger als
2 m ist
und
– sich die Prüföffnung im waagerechten Abschnitt höchstens 0,3 m
vom senkrechten Teil entfernt befindet,
und
– sich im waagerechten Abschnitt vor der Prüföffnung nicht mehr
als zwei Umlenkungen befinden.
• Gegebenenfalls ist eine weitere Prüföffnung in der Nähe der Feuer-
stätte erforderlich, wenn Kehrrückstände nicht in die Feuerstätte ge-
langen dürfen.
3.4
Getrenntrohranschluss
Der Getrenntrohranschluss bei den genannten Geräten ist mit Abgaszu-
behör „Getrenntrohranschluss" in Kombination mit „T-Stück " möglich.
Die Verbrennungsluftleitung wird mit Einzelrohr Ø 80 mm ausgeführt.
Ein Montagebeispiel zeigt Bild 14 auf Seite 14.
3.5
Verbrennungsluft-/Abgasleitung an der Fassade
Das Abgaszubehör „Abgaspaket Fassade" kann zwischen der Verbren-
nungsluftansaugung und der Doppelsteckmuffe bzw. dem „Endstück" an
jeder Stelle mit den Abgaszubehören „konzentrisches Rohr" und „kon-
zentrischer Bogen" (15° - 87°) erweitert werden, wenn deren Verbren-
nunsluftrohr umgesteckt wird.
Ein Montagebeispiel zeigt Bild 15 auf Seite 14.
3.6
Abgasleitung im Schacht
3.6.1
Anforderungen an die
Abgasführung
• An die Abgasleitung im Schacht darf nur eine Feuerstätte ange-
schlossen werden.
• Wenn die Abgasleitung in einen bestehenden Schacht eingebaut
wird, müssen eventuell vorhandene Anschlussöffnungen baustoffge-
recht und dicht verschlossen werden.
• Der Schacht muss aus nichtbrennbaren, formbeständigen Baustof-
fen bestehen und eine Feuerwiderstandsdauer von mindestens 90
Minuten haben. Bei Gebäuden mit geringer Höhe genügt eine Feuer-
widerstandsdauer von 30 Minuten.
3.6.2
Prüfen der Schachtmaße
Vor der Installation der Abgasleitung
▶ Prüfen, ob die Schachtmaße gegeben sind.
Bild 3
Rechteckiger Querschnitt
AZB
Ø 80 mm
Ø 80/125 mm
Tab. 5
Montage
a
a
min
max
120 mm
300 mm
180 mm
300 mm
3
5
