4 Bedienung

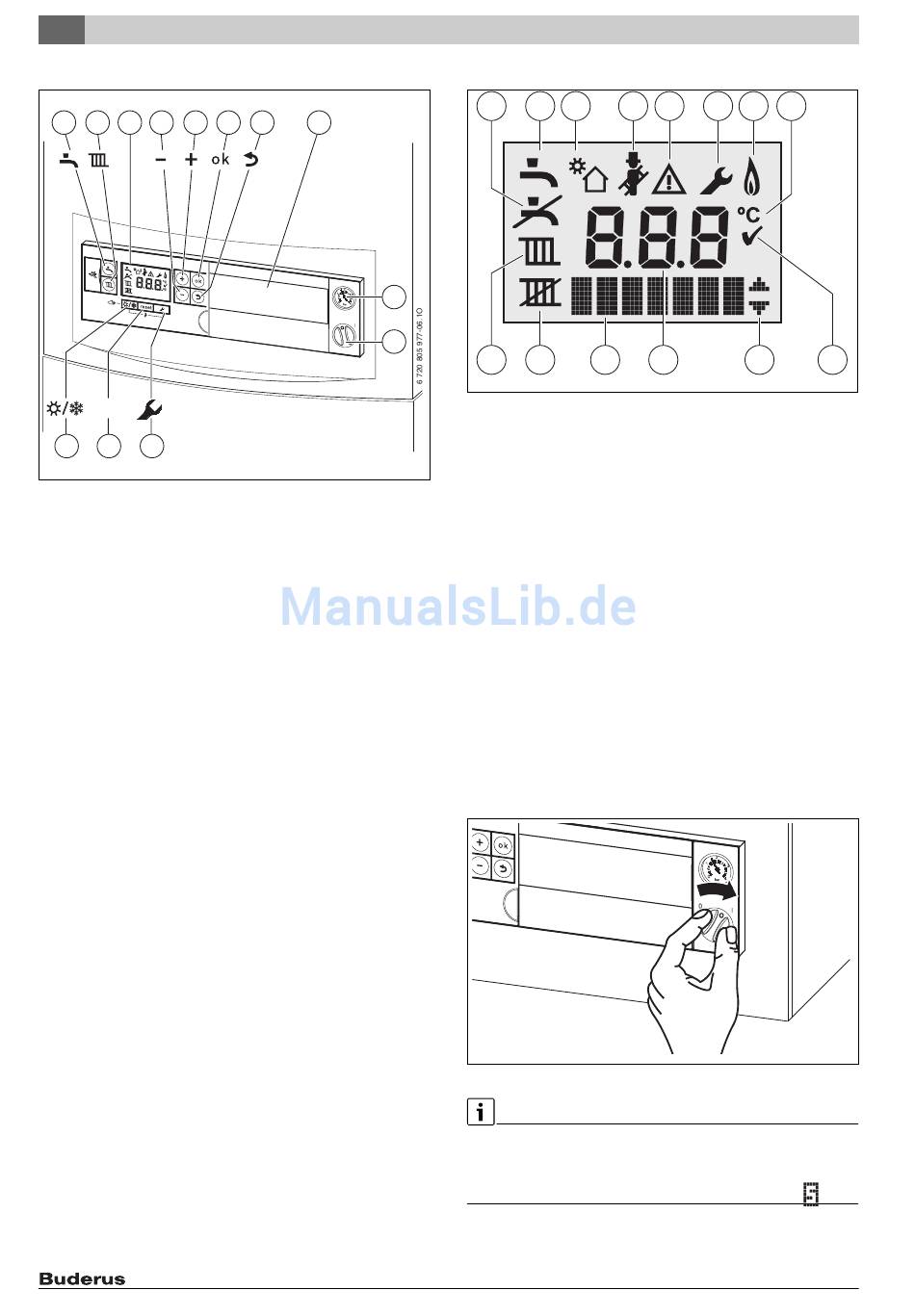

4.1 Übersicht der Bedienelemente
1 2 3 4 5
E c o
reset
13 12 11
Bild 7
[1] Taste „Warmwasser"
[2] Taste „Heizung"
[3] Display
[4] Taste „Minus"
[5] Taste „Plus"
[6] Taste „ok"
[7] Taste „Zurück"
[8] Abdeckung: Hier kann eine Bedieneinheit z. B. Logamatic RC300
eingebaut sein (Zubehör)
[9] Manometer
[10] Ein/Aus-Schalter
[11] Taste „Service"
[12] reset-Taste
[13] Taste „Sommer-/Winterbetrieb"
10
6 7 8
9
10
4.2

Displayanzeigen

1 2 3 4
14 13 12
Bild 8 Displayanzeigen
[1] kein Warmwasserbetrieb
[2] Warmwasserbetrieb
[3] Solarbetrieb
[4] Schornsteinfegerbetrieb
[5] Störung
[6] Servicebetrieb
[7] Wartungsbetrieb
[8] Brennerbetrieb
[9] Temperatureinheit °C
[10] Speichern erfolgreich
[11] Anzeige weiterer Untermenüs/Servicefunktionen,
blättern mit Taste + und Taste – möglich
[12] alphanumerische Anzeige (z. B. Temperatur)
[13] Textzeile
[14] kein Heizbetrieb
[15] Heizbetrieb
4.3 Gerät ein-/ausschalten
Einschalten
▶ Gerät am Ein/Aus-Schalter einschalten.
Das Display leuchtet und zeigt nach kurzer Zeit die Gerätetemperatur.
Bild 9
Nach jedem Einschalten startet das Siphonfüllprogramm. Für ca.
15 Minuten läuft das Gerät bei minimaler Wärmeleistung, um den Kon-
densatsiphon zu füllen.
Solange das Siphonfüllprogramm aktiv ist, blinkt das Symbol
Logamax plus GB172T V2 – 6720807192 (2015/03)
