18
D

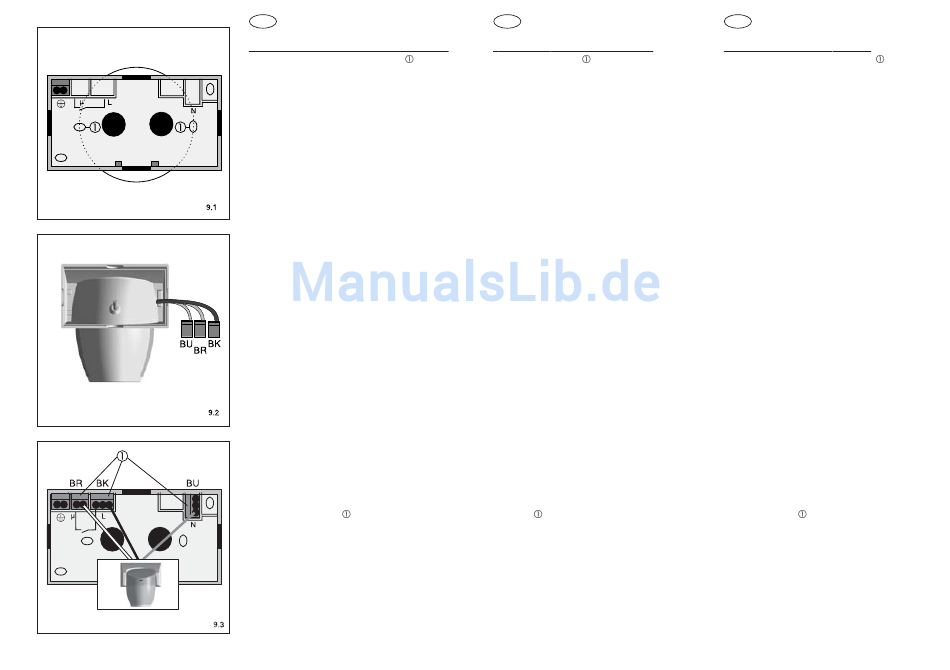

Montage Anschlusskasten, Möglichkeit 2
Montage durch zentrale Löcher
auf
60 mm UP-Dose. (Bild 9.1)
Schrauben sind nicht im Lieferumfang
enthalten.
3.3 Elektrischer Anschluss
Die Anschlüsse sind werksseitig mit
Steckklemmen ausgelegt.
Anschlussbelegung (Bild 9.2):
(BK) schwarz : L (Phase)
(BU) blau
: N (N-Leiter)
(BR) braun
: µ (Relais, Lampenleitung)
Hinweise:
• Zum Anschließen dürfen nur starre
Leitungen mit einem Querschnitt bis
2,5mm
2
verwendet werden.
• Es ist zwingend ein Leitungsschutz-
schalter nach örtlichen Richtlinien
vorzuschalten, max. aber 16 A
(Anschlussleitung: Phase, BK)!
Die Steckklemmen werden zur Fixierung
in die Halterungen
im Anschlusskasten
eingesteckt (Bild 9.3)
Die Schutzleiterklemme kann als
Verteilerklemme genutzt werden.
Abschließend den Wächter nach Anschluss
aller Leitungen gemäß Schaltbildern
(10.1 - 11.2) aufstecken und mit der Zentral-
schraube sichern.
GB
Terminal box installation option 2
Use central holes
to fit the device onto
a 60 mm flush-mounted box (Fig. 9.1).
Screws are not included in the scope of
supply.
3.3 Electrical connection
The manufacturer has provided push-lock
terminals for the connections.
Terminal assignment (Fig. 9.2):
(BK) black
: L (phase)
(BU) blue
: N (neutral)
(BR) brown
: µ (relay, lamp wiring)
Important:
• For connection, only rigid cables with a
cross-section up to 2.5 mm² may be
used.
• It is absolutely necessary to install a
circuit breaker in the supply line in acc.
with local regulations, but not
exceeding 16 A max. (protected
conductor: phase, BK)!
The plug-in terminals are plugged into the
sockets
inside the connection box
(figure 9.3)
The PE terminal can be used as
distributing terminal.
After connection of all cables in accordance
with the diagrams (10.1 - 11.2), the detector
can be placed on the base and fastened with
the central screw.
NL
Montage aansluitdoos, optie 2
Montage via de centrale gaten
op
60 mm inbouwdoos (afbeelding 9.1).
Schroeven zijn niet bijgeleverd.
3.3 Elektrische aansluiting
De aansluitingen zijn op de fabriek met
insteekklemmen uitgevoerd.
Klemmentoewijzing (afbeelding 9.2):
(BK) zwart
: L (fase)
(BU) blauw : N (nulleider)
(BR) bruin
: µ (relais, lampenleiding)
Aanwijzingen:
• Voor aansluiting mogen uitsluitend
starre leidingen met een doorsnede van
max. 2,5 mm² worden gebruikt.
• Voorgeschreven is installatie van een
veiligheidsschakelaar aan de netzijde
volgens de plaatselijke richtlijnen,
max. 16 A (aansluitleiding: fase, BK)!
De insteekklemmen worden ter fixatie in
de bevestiging
in de aansluitdoos
gestoken (afbeelding 9.3)
De aardleiderklem kan als verdeelklem
worden gebruikt.
Vervolgens de Observer na aansluiting
van alle kabels overeenkomstig de
aansluischema's (10.1 - 11.2) opsteken en
met de centrale schroef borgen.
19
