Bedienungs- und
Montageanleitung
Operation- and
Assembly Instructions
All manuals and user guides at all-guides.com

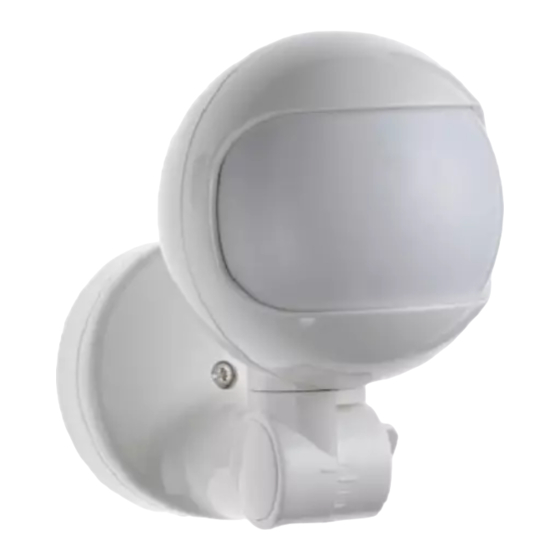

Wächter 110° AP
Motion detector 110° surface-mounted
Best.-Nr. /Order-No.
102 09

Werbung

Kapitel

loading

Verwandte Anleitungen für Berker 102 09

Inhaltszusammenfassung für Berker 102 09

  • Seite 1 All manuals and user guides at all-guides.com Bedienungs- und Montageanleitung Operation- and Assembly Instructions Wächter 110° AP Motion detector 110° surface-mounted Best.-Nr. /Order-No. 102 09...

  • Seite 2: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhalt Sicherheitshinweise ........Geräteaufbau ..........Funktion ............Bedienung ........... Informationen für Elektrofachkräfte ... 5.1 Montage und elektrischer Anschluss ..5.2 Inbetriebnahme ......... Anhang ............6.1 Technische Daten ........6.2 Hilfe im Problemfall ........6.3 Gewährleistung .........
  • Seite 3 All manuals and user guides at all-guides.com Contents Sommaire Safety instructions ........Consignes de sécurité ........ Device components ........Conception de l'appareillage ....... Function ............Fonctionnement .......... Operation ............ Utilisation ............ Information for qualified electricians ..Informations destinées aux électriciens ..

  • Seite 4: Sicherheitshinweise

    All manuals and user guides at all-guides.com 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet. Gefahr durch elektrischen Schlag.

  • Seite 5: Safety Instructions

    All manuals and user guides at all-guides.com 1 Safety instructions 1 Consignes de sécurité Electrical equipment may only be installed and L'intégration et le montage d'appareillages élec- fitted by electrically skilled persons. triques doivent être réservés à des électriciens spécialisés. Serious injuries, fire or property damage possible.

  • Seite 6: Geräteaufbau

    All manuals and user guides at all-guides.com 2 Geräteaufbau (1) Anschlusskasten (2) Einsteller (3) Sensorkopf (4) Sensorfenster (5) Handknebel (6) Zentralschraube 3 Funktion Bestimmungsgemäßer Gebrauch Automatisches Schalten von Beleuchtung abhängig von Wärmebewegung und Umgebungshelligkeit Aufputzmontage im Innen- und Außenbereich Produkteigenschaften Variabler Montageort Spritzwassergeschützt Nachlaufzeit, Empfindlichkeit und Helligkeitswert...

  • Seite 7: Device Components

    All manuals and user guides at all-guides.com 2 Device components 2 Conception de l'appareillage (1) Connection box (1) Boîtier de raccordement (2) Adjuster (2) Sélecteur (3) Sensor head (3) Tête du capteur (4) Sensor window (4) Fenêtre du capteur (5) Manual knob (5) Manette (6) Central screw (6) Vis centrale...

  • Seite 8: Bedienung

    All manuals and user guides at all-guides.com 18 Erfassungszonen in 3 Ebenen Parallelschalten mehrerer Wächter möglich Manuelles Einschalten mit Installationstaster möglich Automatikbetrieb Der Wächter erfasst Wärmebewegungen von Personen, Tieren oder Gegenständen. Das Licht wird eingeschaltet, wenn der überwachte Erfassungsbereich betreten wird und die eingestellte Helligkeitsschwelle unterschritten ist.

  • Seite 9: Operation

    All manuals and user guides at all-guides.com Parallel connection of multiple controllers 18 zones de détection sur 3 plans possible Possibilité de raccordement parallèle de plu- Manual switch-on possible with installation sieurs détecteurs button Possibilité d'activation manuelle avec le poussoir d'installation Automatic operation Fonctionnement automatique...
  • Seite 10 All manuals and user guides at all-guides.com Licht wird helligkeitsunabhängig für die eingestellte Nachlaufzeit eingeschaltet. Erkannte Bewegungen starten die Nachlaufzeit neu. Wächter konfigurieren Der Wächter hat jeweils einen Einsteller für die Helligkeitsschwelle, die Nachlaufzeit und die Betriebsart. (7) Einsteller für Helligkeitsschwelle, LUX (8) Einsteller für Betriebsart, TEST, ON (9) Einsteller für Nachlaufzeit, TIME Testbetrieb einschalten...
  • Seite 11 All manuals and user guides at all-guides.com Light is switched on independently of the L'éclairage est activé en fonction de luminosité brightness for the set follow-up time. pendant le temps de commutation réglé. When motions are detected, the follow-up time Les mouvements détectés recommencent le dé- is restarted.
  • Seite 12 All manuals and user guides at all-guides.com Automatikbetrieb einschalten Einsteller für Betriebsart (8) auf Position ON drehen (Bild 2). Helligkeitsschwelle einstellen Erst bei unterschrittener Helligkeitsschwelle wird das Licht bei Bewegung im Erfassungsbereich eingeschaltet. Die Helligkeitsschwelle wird in einem Bereich von ca. 5 bis 300 Lux stufenlos eingestellt. Einsteller LUX (7) auf entsprechende Position drehen (Bild 2).
  • Seite 13 All manuals and user guides at all-guides.com Switching on automatic mode Activer le mode automatique Turn adjuster for operating mode (8) to ON Tourner le sélecteur du mode de fonctionnement position (Figure 2). (8) en position ON(figure 2). Setting the brightness threshold Activer le seuil de luminosité...
  • Seite 14 All manuals and user guides at all-guides.com Nachlaufzeit einstellen Für diese Zeitdauer ist das Licht eingeschaltet. Die Nachlaufzeit wird in einem Bereich von ca. 12 Sekunden bis 12 Minuten eingestellt. Einsteller TIME (9) auf die entsprechende Position drehen (Bild 2). VORSICHT! Zu hohe Wärmeeinstrahlung.
  • Seite 15 All manuals and user guides at all-guides.com Set follow-up time Régler le temps de commutation The light is switched on for this time The follow-up Pendant ce temps, l'éclairage est activé. Le temps time is set in a range from approx. 12 seconds to de commutation se règle dans une plage d'env.
  • Seite 16 All manuals and user guides at all-guides.com Sensorkopf (3) neigen. i Sind die kräftigen Markierungen von Skala (11) deckungsgleich, beträgt die Neigung ca. 14 °. (Bild 3). Je weiter der Sensorkopf geneigt wird, desto kürzer ist die Reichweite. Handknebel (5) festschrauben. Sensorkopf (3) drehen (Bild 3).
  • Seite 17 All manuals and user guides at all-guides.com i If the heavy marks of the scale (11) are aligned Incliner la tête du capteur (3). with each other, the inclination is approx. 14 °. i Lorsque les grandes graduations de la règle (11) (Figure 3).
  • Seite 18 All manuals and user guides at all-guides.com Erfassungsbereich seitlich einschränken Der Erfassungsbereich des Bewegungsmelders kann mit der beiliegenden Blende A seitlich eingeschränkt werden. Blende A aufstecken (Bild 4). Erfassungsbereich auf eine Ebene reduzieren Mit Blende B werden die unteren beiden Erfassungsebenen ausgeblendet (Bild 5).
  • Seite 19 All manuals and user guides at all-guides.com Limiting the detection area to the side Délimiter la zone de détection latéralement The detection area of the motion sensor can be La zone de détection du détecteur de mouvement limited to the side using the included cover plate A. peut être limitée latéralement à...

  • Seite 20: Informationen Für Elektrofachkräfte

    All manuals and user guides at all-guides.com 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter freischalten. Spannungsführende Teile in der Umgebung abdecken!

  • Seite 21: Information For Qualified Electricians

    All manuals and user guides at all-guides.com 5 Information for qualified electricians 5 Informations destinées aux électri- ciens 5.1 Fitting and electrical connection 5.1 Montage et branchement électrique DANGER! DANGER ! Electrical shock when live parts are Risque de choc électrique en contact touched.
  • Seite 22 All manuals and user guides at all-guides.com VORSICHT! Zu hohe Wärmeeinstrahlung. Zerstörung der Sensoren. Gerät so ausrichten, dass keine direkte Sonneneinstrahlung in das Sensorfenster fällt. Gerät nicht in die Sonne legen. Montageort auswählen Vibrationsfreien Montageort wählen, Vibrationen können zu ungewollten Schaltungen führen. Störquellen im Erfassungsbereich vermeiden Störquellen, z.
  • Seite 23 All manuals and user guides at all-guides.com CAUTION! ATTENTION! Heat radiation too high. Rayonnement thermique trop élevé. Destruction of the sensors. Détérioration des capteurs. Align the device so that no direct Orienter l'appareillage de sorte que la sunshine hits the sensor window. fenêtre du capteur ne soit pas exposée directement aux rayons du soleil.
  • Seite 24 All manuals and user guides at all-guides.com Anschlusskasten montieren (1) Anschlusskasten (12) Befestigungslöcher (13) Leitungseinführung (14) Leitungseinführung Aufputz (15) Kondenswasserloch (16) Zentraler Befestigungsdom (17) Anschlussklemmen Handknebel (5) lösen. Sensorkopf neigen und Zentralschraube (6) lösen. Leitungseinführung von unten. Bei Aufputz-Verlegung der Anschlussleitung, Leitungseinführung (14) im Anschlusskasten öffnen.
  • Seite 25 All manuals and user guides at all-guides.com Installing the connection box Les intempéries, par ex. de la pluie, du brouillard ou de la neige, peuvent réduire la por- (1) Connection box tée. (12) Fastening holes Monter le boîtier de raccordement (13) Cable entry (1) Boîtier de raccordement (14) Surface-mounted cable entry...
  • Seite 26 All manuals and user guides at all-guides.com Wächter anschließen (3) Sensorkopf (17) Anschlussklemmen (18) Installationstaster, Öffnerkontakt Sensorkopf und optionalen Installationstaster nach Anschlussplan anschließen. Anschlussbelegung Sensorkopf schwarz, BK Außenleiter braun, BN geschalteter Außenleiter blau, BU Neutralleiter Sensorkopf auf Anschlusskasten befestigen Sensorkopf (3) auf Anschlusskasten (1) setzen. Dabei keine Leitungen beschädigen.
  • Seite 27 All manuals and user guides at all-guides.com Connecting the controller Raccorder le détecteur (3) Sensor head (3) Tête du capteur (17) Terminals (17) Bornes de raccordement (18) Installation button, NC contact (18) Poussoir d'installation, contact normalement fer- mé Connect sensor head and optional installation button according to connection diagram .

  • Seite 28: Inbetriebnahme

    All manuals and user guides at all-guides.com Wächter parallelschalten Wächter und optionalen Installationstaster nach Anschlussplan (Bild 9) anschließen. 5.2 Inbetriebnahme Erfassungsbereich prüfen Testbetrieb einschalten (siehe Kapitel Bedienung). Erfassungsbereich abschreiten, dabei auf sichere Erfassung und Störquellen achten. Bei Bedarf Erfassungsbereich einschränken, um Störquellen auszublenden.

  • Seite 29: Commissioning

    All manuals and user guides at all-guides.com Connecting controllers in parallel Raccorder le détecteur en parallèle Connect controller and optional installation Raccorder le détecteur et le poussoir d'installa- button according to connection diagram tion en option selon le schéma de raccordement (Figure 9).

  • Seite 30: Anhang

    All manuals and user guides at all-guides.com 6 Anhang 6.1 Technische Daten Nennspannung AC 230 V ~ Netzfrequenz 50 Hz Leistungsaufnahme ca. 1,3 W Umgebungstemperatur -35 ... 50 °C Schutzart IP 54 Leitungsschutzschalter max. 10 A Montagehöhe 2,5 m Erfassungswinkel ca.

  • Seite 31: Appendix

    All manuals and user guides at all-guides.com 6 Appendix 6 Annexes 6.1 Technical data 6.1 Caractéristiques techniques Rated voltage AC 230 V ~ Tension nominale CA 230 V ~ Mains frequency 50 Hz Fréquence réseau 50 Hz Power consumption approx. 1.3 W Puissance absorbée env.

  • Seite 32: Hilfe Im Problemfall

    All manuals and user guides at all-guides.com eindrähtig max. 2,5 mm² Gesamtlänge Lastleitung max. 100 m 6.2 Hilfe im Problemfall Wächter schaltet nicht ein Die Umgebungshelligkeit ist größer als die eingestellte Helligkeitsschwelle. Helligkeitsschwelle mit Einsteller LUX einstellen (siehe Kapitel Bedienung). Erfassungsbereich ist eingeschränkt.

  • Seite 33: Troubleshooting

    All manuals and user guides at all-guides.com Single stranded max. 2.5 mm² Raccord unifilaire max. 2,5 mm² Total length power cable max. 100 m Longueur totale du câble max. 100 m de charge 6.2 Troubleshooting 6.2 Aide en cas de problème Controller does not switch on Le détecteur ne s'active pas The ambient brightness is greater than the set...
  • Seite 34 All manuals and user guides at all-guides.com Wächter schaltet ohne erkannte Bewegung ein Störquellen im Erfassungsbereich, z. B. Lüftung, abkühlende Leuchtmittel, Bäume und Sträucher. Erfassungsbereich einschränken, dazu Sensorkopf ausrichten oder Blende aufstecken (siehe Kapitel Bedienung). Wächter schaltet trotz Bewegung aus Erfassungsbereich ist eingeschränkt.
  • Seite 35 All manuals and user guides at all-guides.com Controller switches on without detected motion Le détecteur s'active sans qu'aucun mouvement n'ait été détecté. Interference sources in the detection area, e.g. ventilation, cooling light bulbs, trees and bushes. Présence de sources d'interférence dans la zone de détection, par ex.

  • Seite 36: Gewährleistung

    Bestimmungen. Im Gewährleistungsfall bitte an die Verkaufsstelle wenden oder das Gerät portofrei mit Fehlerbeschreibung an unser Service-Center senden. Berker GmbH & Co. KG Service-Center Hubertusstraße 17 D-57482 Wenden-Ottfingen Telefon: 0 23 55 / 90 5-0 Telefax: 0 23 55 / 90 5-111...

  • Seite 37: Warranty

    All manuals and user guides at all-guides.com 6.3 Warranty 6.3 Garantie We reserve the right to make technical and formal Sous réserve de modifications techniques et de changes to the product in the interest of technical forme, dans la mesure où elles sont utiles au progrès progress.
  • Seite 38 All manuals and user guides at all-guides.com...
