Redundanz

Ein-Switch-Kopplung

Redundanz-Manager An
Partner-Kopplungsport
Redundanz-Manager An

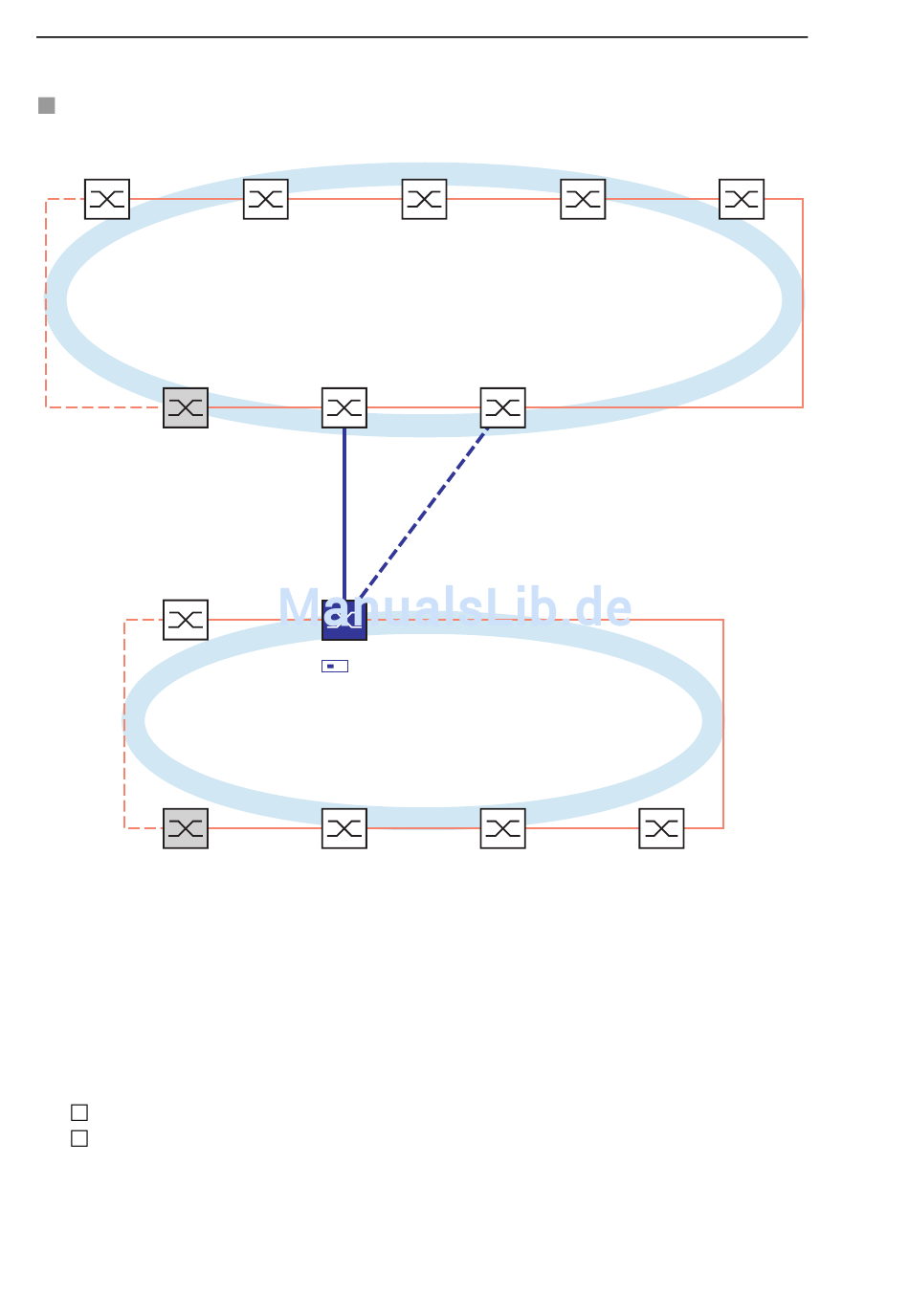

Abb. 51: Beispiel Ein-Switch-Kopplung
Die Kopplung zwischen zwei Netzen erfolgt über die Hauptleitung (dicke
blaue Linie), die mit dem Partner-Kopplungsport verbunden ist. Beim
Ausfall der Hauptleitung übernimmt die redundante Leitung (gestrichelte,
dicke, blaue Line), die mit dem Kopplungsport verbunden ist, die Kopp-
lung der beiden Netze. Die Kopplung erfolgt über einen Switch.
Wählen Sie den Dialog Redundanz:Ring-/Netzkopplung.
Wählen Sie die Ein-Switch-Kopplung
152
Backbone
Haupleitung
Kopplungsport
I O
STAND-BY
Ring
8.4 Redundante Kopplung
Redundante Leitung
(siehe Abb. 52).
