8 M ontage Uponor Smatrix Wave Thermostatkopf
CZ
DE
Folgende Thermostatköpfe können an das System
angeschlossen werden:
DK
•
Uponor Smatrix Wave Thermostatkopf T-162
8.1 Platzierung des Thermostatkopfs
EE
Orientieren Sie sich an den Hinweisen für die
Vorbereitung der Montage (siehe Abschnitt 4.2
Vorbereitung der Montage) und beachten Sie folgende
ES
Richtlinien zur Positionierung der Thermostatköpfe:
1. Installieren Sie den Thermostatkopf nur an einem
FI
Hydraulikheizkörper.
2. Achten Sie darauf, dass der Thermostatkopf nicht
direktem Sonnenlicht ausgesetzt wird.
FR
3. Stellen Sie sicher, dass der Thermostatkopf vor
Feuchtigkeitsquellen und Spritzwasser geschützt
HR
angebracht wird (IP20).
4. Stellen Sie sicher, dass der Thermostatkopf
mindestens 40 cm vom Regelmodul entfernt ist, um
HU
Störungen zu vermeiden.
8.2 Kennzeichnung der
IT
Thermostatköpfe
Kennzeichnen Sie die Thermostatköpfe, wo angebracht,
LT
mit den Nummern der Kanäle, mit denen sie verbunden
sind, z. B. Nr. 02, Nr. 03. Bei einem System mit
Bedienmodul und mehreren Regelmodulen fügen Sie
LV
die ID eines jeden Regelmoduls hinzu, z.B. 1.02, 1.03,
2.02, 2.03.
NL
NO
PL
PT
RO
RU
SE
SK
6 2
8.3 Batterien einlegen
Alle Thermostatköpfe haben zwei Alkali-Batterien
1,5 V, AA, mit einer Lebensdauer von ca. 2 Jahren,
vorausgesetzt sie befinden sich in Funkreichweite des
Regelmoduls. Achten Sie darauf, dass die Batterien im
korrekt in die Thermostatköpfe eingelegt sind.
Der Thermostatkopf führt einen ca. 10 Sek. langen
Selbsttest durch, sobald die Batterien eingelegt sind.
Das System ist dann kontaktgesperrt.

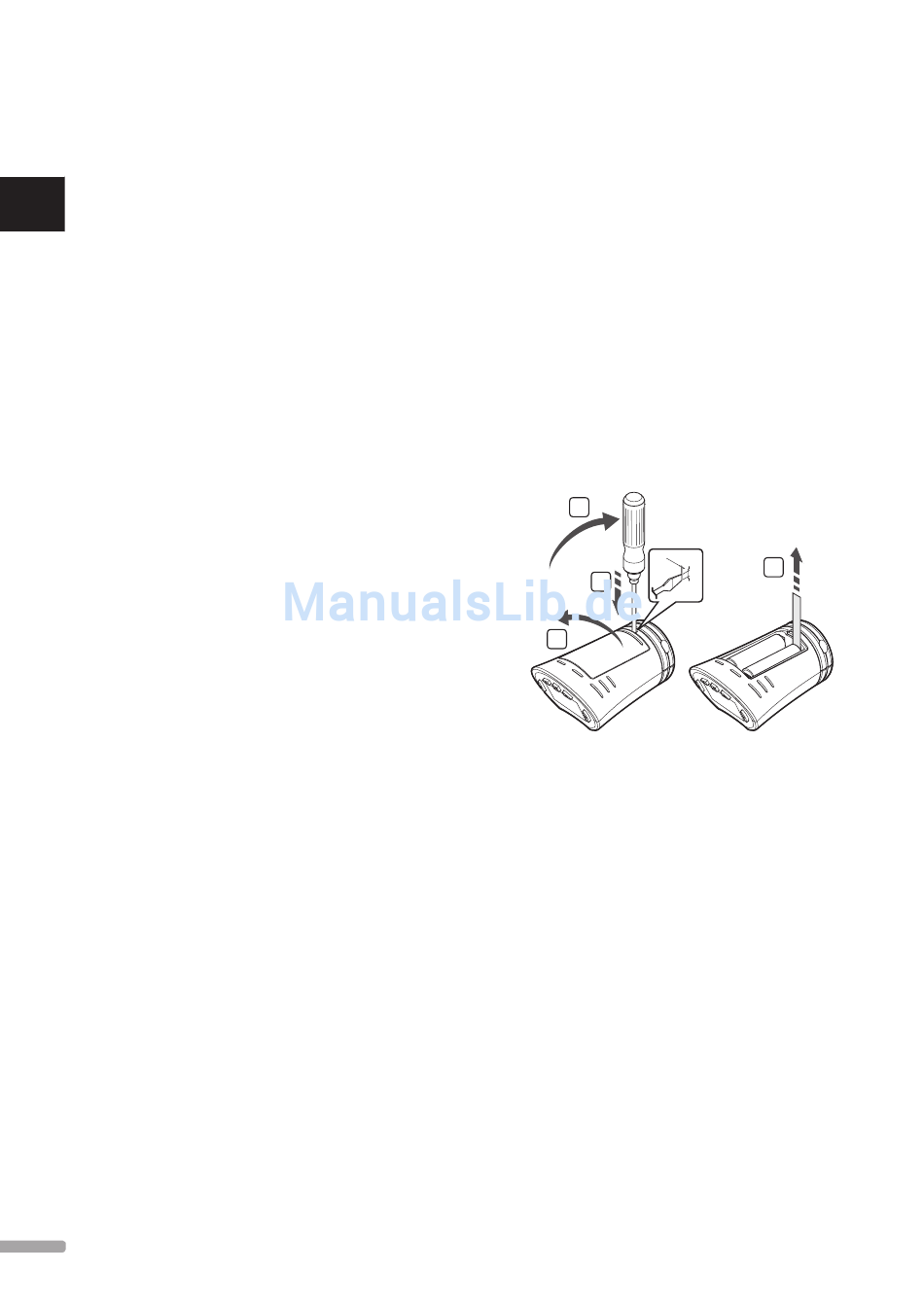

Die nachfolgende Abbildung zeigt, wie Sie den
Kunststoffstreifen von den Batterien entfernen, um den
Thermostatkopf zu starten.
