5.3 Wandmontage des Reglers
Das Regelmodul wird als Satz einschl. Schrauben,
Wanddübel und einer DIN-Schiene geliefert.
din-S (
chiene Wird emPfohlen
Befestigen Sie die DIN-Schiene mit den Schrauben und
Dübeln an der Wand. Das Regelmodul wird dann auf die
DIN-Schiene gesetzt.

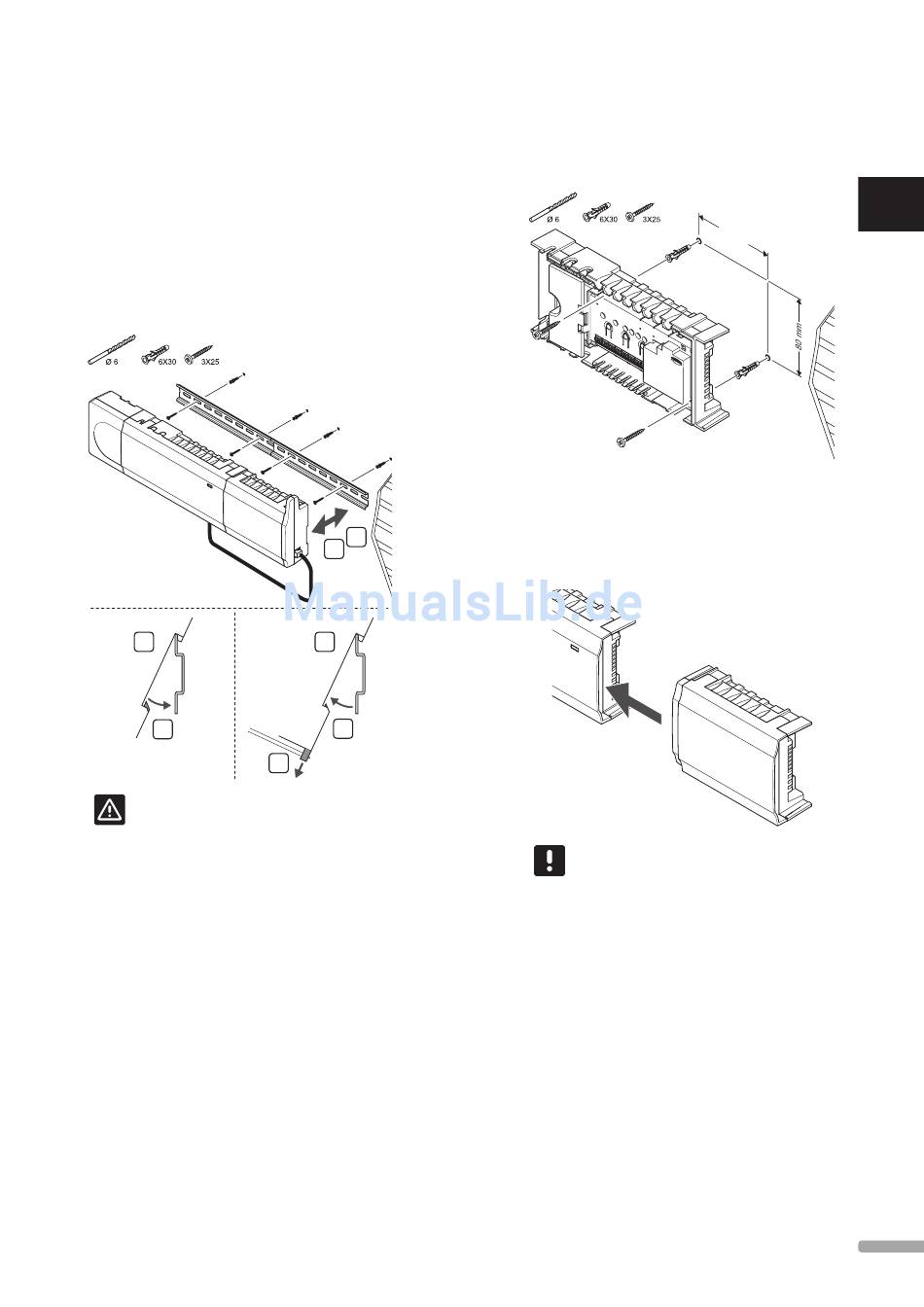

Nachfolgende Abbildung zeigt, wie das Regelmodul
an einer DIN-Schiene angebracht (A) und von ihr
abgenommen wird (B).
A
1
a !
chtung
Stellen Sie sicher, dass das Regelmodul nicht
von der DIN-Schiene rutschen kann, wenn es
nicht horizontal montiert wird.
U P O N O R S M AT R I X WAV E / WAV E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
)
B
A
B
2
1
S d
chrauBen und üBel
Nachfolgende Abbildung zeigt die Positionen der
Montagelöcher und wie das Modul mit Schrauben und
Dübeln an der Wand zu befestigen ist.
5.4 Anschluss des Slave-Moduls
(optional)
a S -m
nBringung deS lave odulS
Nachfolgende Abbildung zeigt den Anschluss des Slave-
Moduls an das Regelmodul.
H I N W E I S !
Pro Regelmodul wird nur eine einzige Slave-
Modulerweiterung unterstützt.
