Uponor Smatrix Wave Standard-Raumfühler T-165
Die Temperatureinstellungen des Raumfühlers erfolgen
mit dem Stellrad. Max/min-Temperaturen können nur
mit einem Bedienmodul eingestellt werden (nur Wave
PLUS). Die 21-°C-Position ist am Stellrad markiert.
Der Standard-Raumfühler ist auch mit skaliertem
Stellrad erhältlich (T-165 POD).
Hauptleistungsmerkmale:
• Einstellung des Temperatur-Sollwerts mit dem
großen Stellrad.
• LED-Ring-Anzeige beim Drehen des Stellrades
(Änderung des Temperatur-Sollwerts).
• Der Sollwertbereich liegt zwischen 5 und 35
°C (Max/min-Einstellung kann durch andere
Systemeinstellungen eingeschränkt sein).
• Die LED in der unteren rechten Ecke zeigt ca.
60 Sekunden an, ob Heiz- bzw. Kühlbedarf besteht.
• Ein- oder Ausschalten des Normal/ECO-Modus
für den jeweiligen Raum per DIP-Schalter auf der
Rückseite.
• Kann in bis zu 30 m Entfernung vom Regelmodul
platziert werden.
Komponenten des Raumfühlers:

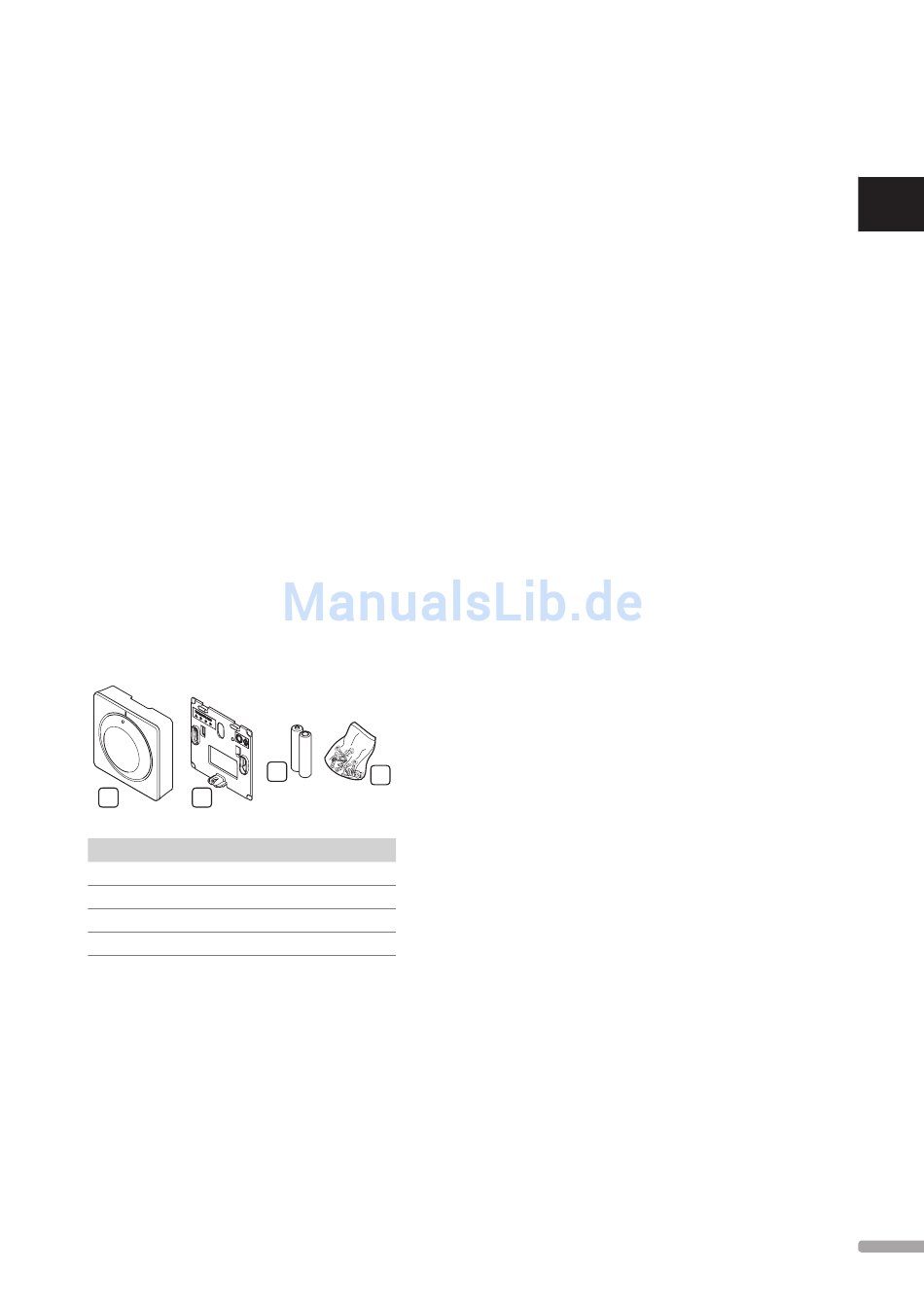

Die folgende Abbildung zeigt den Raumfühler und seine
Komponenten.
A B
Pos. Kurztext
A Uponor Smatrix Wave Standard-Raumfühler T-165
B Wandclip
C Batterien (AAA, 1,5 V)
D Montagematerial
U P O N O R S M AT R I X WAV E / WAV E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
C
D
Uponor Smatrix Wave Thermostat Public T-163
Der Raumfühler ist für öffentliche Einbauorte
vorgesehen, d.h. das Stellrad ist nicht zu sehen. Er
muss zum Einstellen der Temperatur von der Wand
abgenommen werden. Beim Entfernen wird ein Alarm
ausgelöst (wenn aktiviert).
Der Raumfühler kann als Systemgerät zugeordnet
werden, wodurch zusätzliche Funktionen aktiviert
werden können. Fungiert er als Systemgerät, dann ist
der Raumfühler ausgeschaltet.
Hauptleistungsmerkmale:
• Einstellung der Sollwerttemperatur mit einem
Potenziometer hinten am Raumfühler.
• Der Sollwertbereich liegt zwischen 5 und 35
°C (Max/min-Einstellung kann durch andere
Systemeinstellungen eingeschränkt sein).
• Ein Alarm wird am Regelmodul angezeigt, wenn
er von der Wand genommen wird. Falls ein
Bedienmodul installiert ist, zeigt es den Alarm
ebenfalls an (nur Wave PLUS).
• Potenzialfreier Eingang für Umschaltmodi zwischen
Heizen und Kühlen bei Zuordnung als Systemgerät.
• Potenzialfreier Eingang für erzwungenen ECO-
Modus zwischen Heizen und Kühlen bei Zuordnung
als Systemgerät.
• An den Raumfühler kann ein optionaler externer
Temperaturfühler angeschlossen werden.
Bodentemperaturbegrenzung (max. und min.) gibt
es nur im Wave PLUS-System.
• Optionaler Außentemperaturfühler zur Zuordnung
entweder als Standard-Raumfühler oder
Systemgerät.
• DIP-Schalter zur Wahl zwischen Funktions- oder
Fühlermodus.
• Ein- oder Ausschalten des Normal/ECO-Modus
für den jeweiligen Raum per DIP-Schalter auf der
Rückseite.
• Kann in bis zu 30 m Entfernung vom Regelmodul
platziert werden.
