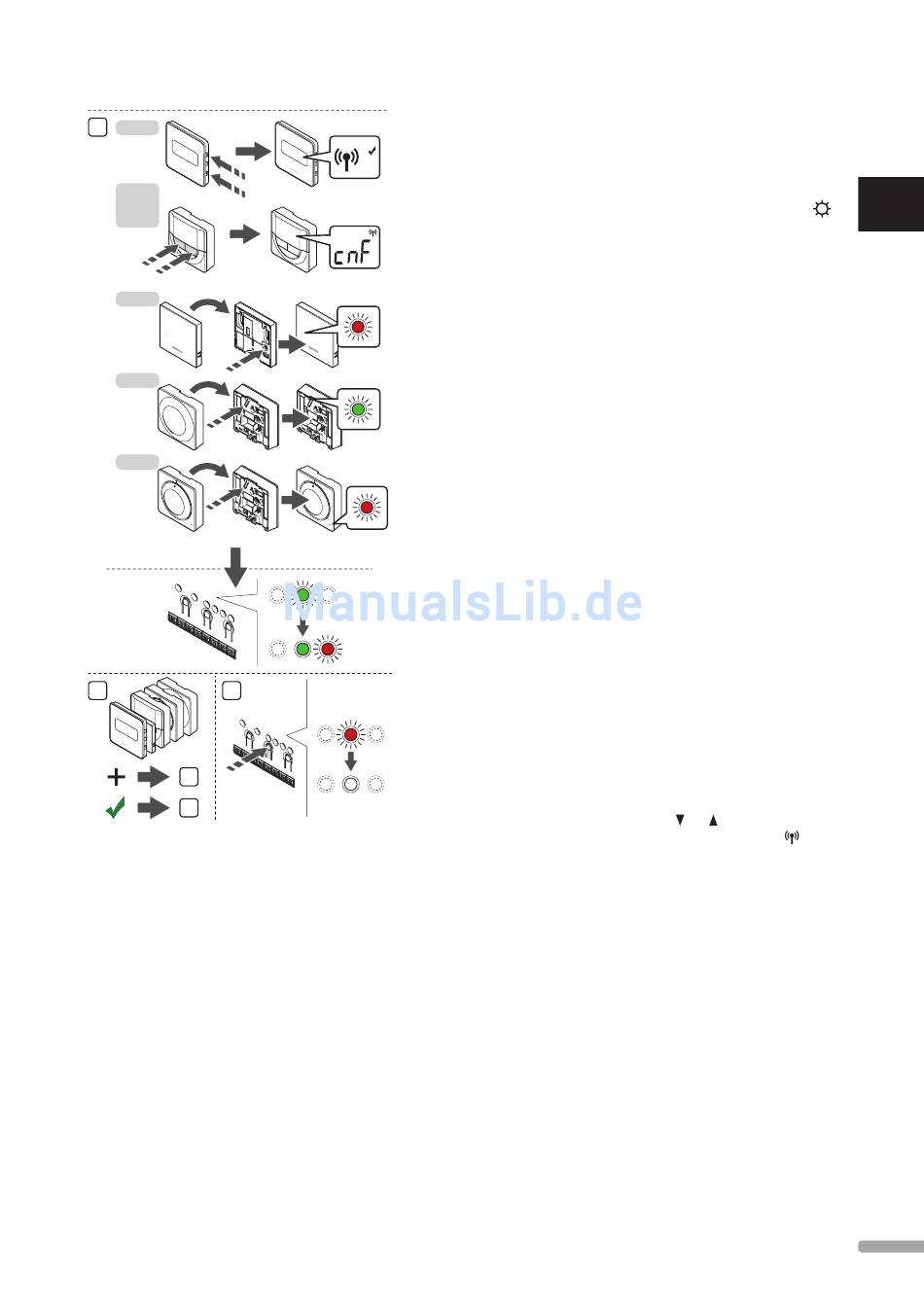

Zuordnung von Raumfühlern am Regelmodul:
1. Die Taste OK am Regelmodul drücken und gedrückt
halten, bis die LED für Kanal 1 (oder den ersten
nicht zugeordneten Kanal) rot blinkt.
2. Mit den Tasten < oder > (LED blinkt rot) den
gewünschten Kanal wählen.
3. Taste OK drücken und den Kanal zur Zuordnung
wählen. Die LED für den gewählten Kanal fängt an,
grün zu blinken.
4. Die Punkte 2 und 3 wiederholen, bis alle dem
Raumfühler zuzuordnenden Kanäle gewählt sind
(LEDs blinken grün).
Hinweis! Empfohlen wird, alle dem Raumfühler
zugehörigen Kanäle gleichzeitig zuzuordnen.
U P O N O R S M AT R I X WAV E / WAV E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
5. Raumfühler auswählen
RAUMFÜHLER T-163
5.1 Optional: Stellen Sie zum Aktivieren des
Sabotagealarms während der Zuordnung den
Schalter „Schaltuhr aus" auf Normalmodus (
).
5.2 Die Zuordnungstaste am Raumfühler vorsichtig
drücken und loslassen, wenn die LED über
der Zuordnungstaste des Raumfühlers
grün blinkt (LED in der Öffnung über der
Zuordnungstaste).
Die gewählte Kanal-LED im Regelmodul geht in
grünes Dauerlicht über und die Zuordnung ist
abgeschlossen.
5.3 Optional: Wenn der Sabotagealarm während
der Zuordnung aktiviert war, stellen Sie den
Schalter „Schaltuhr aus" auf die gewünschte
Betriebsart.
RAUMFÜHLER T-161 UND T-165
5.1 Die Zuordnungstaste am Raumfühler vorsichtig
drücken und loslassen, wenn die LED vorn am
Raumfühler zu blinken beginnt.
Die gewählte Kanal-LED im Regelmodul geht in
grünes Dauerlicht über und die Zuordnung ist
abgeschlossen.
RAUMFÜHLER T-166, T-167 UND T-168
5.1 Tasten - und + am Raumfühler drücken und
halten, bis der Text CnF (Konfigurieren) und ein
Verbindungssymbol angezeigt wird.
Die gewählte Kanal-LED im Regelmodul geht in
grünes Dauerlicht über und die Zuordnung ist
abgeschlossen.
RAUMFÜHLER T-169
5.1 Halten Sie die Tasten und
lange gedrückt, bis das Verbindungssymbol
angezeigt wird.
Die gewählte Kanal-LED im Regelmodul leuchtet
dauerhaft grün, wenn die Zuordnung abgeschlossen
ist.
6. Die Schritte 2 bis 5 wiederholen, bis alle Raumfühler
zugeordnet sind.
7. Die Taste OK am Regelmodul drücken und gedrückt
halten, bis die grünen LEDs zur Beendigung
der Zuordnung erlöschen und in Betriebsmodus
zurückwechseln.
Um die Zuordnung bereits zugeordneter Raumfühler
aufzuheben, siehe Abschnitt 11.6 Aufhebung der
Kanalzuordnung am Regelmodul.
