3.2 Beispiel eines Systems

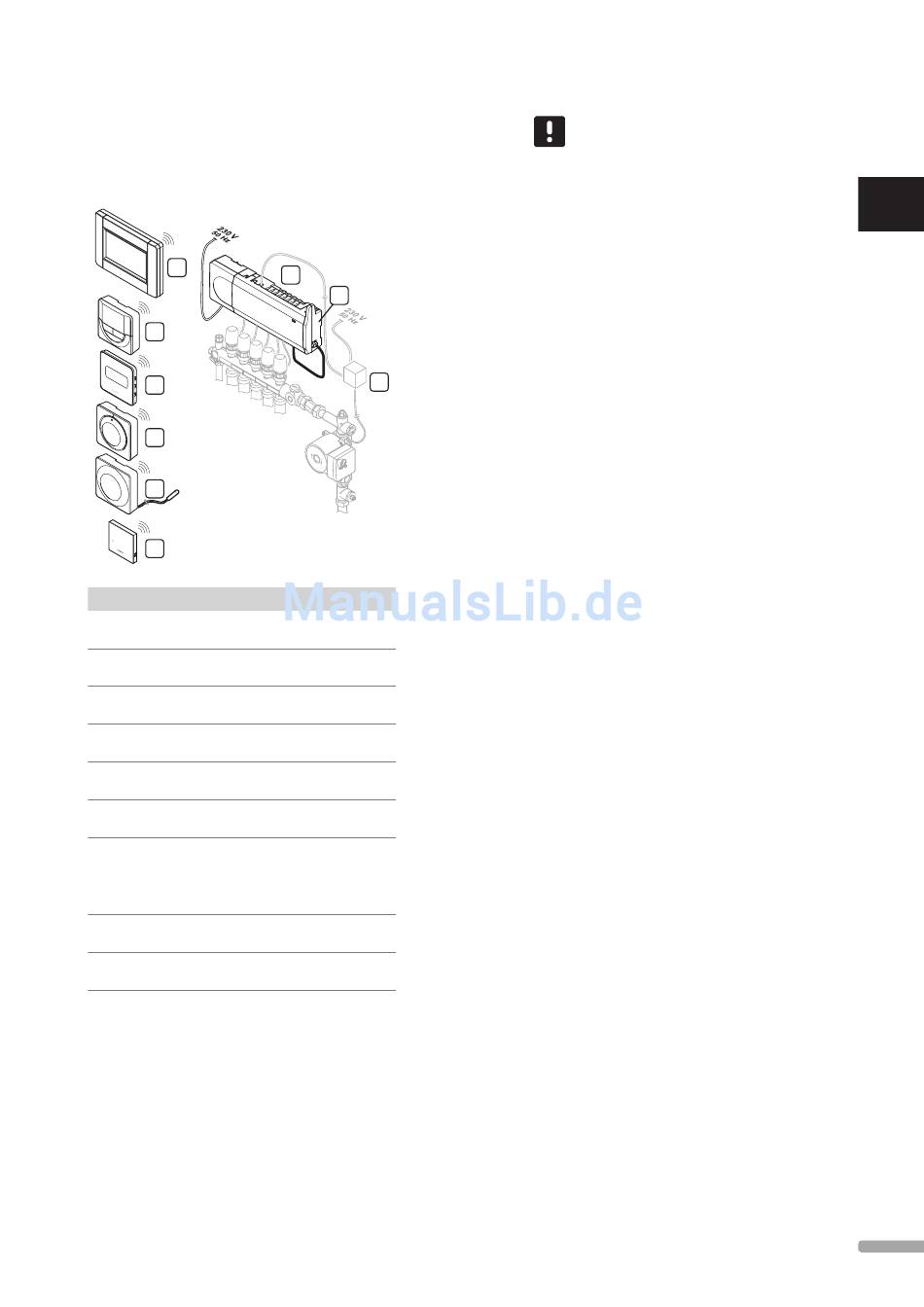

Die folgende Abbildung zeigt das Uponor Smatrix
Wave PLUS mit mehreren Installationsoptionen und
Raumfühlern.
A
B
C
D
E
F
Pos. Kurztext
A Uponor Smatrix Wave PLUS Bedienmodul I-167
(Bedienmodul I-167)
B Uponor Smatrix Wave Raumfühler Prog.+RH T-168
(digitaler Raumfühler T-168)
C Uponor Smatrix Wave Raumfühler D+RH Style T-169
(digitaler Raumfühler T-169)
D Uponor Smatrix Wave Standard Raumfühler T-165
(Standard-Raumfühler T-165)
E Uponor Smatrix Wave Raumfühler BM T-163
(Raumfühler T-163) mit Bodenfühler
F Uponor Smatrix Wave PLUS Raumfühler+RH Style
T-161
G Uponor Smatrix Wave PLUS Regelmodul X-165
(Regelmodul X-165)
Uponor Smatrix Wave Regelmodul X-163
(Regelmodul X-163)
H Uponor Smatrix Wave Antenne A-165 (Antenne
A-165)
I Externe Anschlussdose für Pumpen (Fremdprodukt,
schematische Darstellung als Beispiel)
U P O N O R S M AT R I X WAV E / WAV E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
G
H
I
H I N W E I S !
Der Bodenfühler kann an die Raumfühler
T-161, T-163, T-166, T-167, T-168
und T-169 angeschlossen werden.
Bodentemperaturbegrenzung in Kombination
mit den Raumfühlern T-161 oder T-163
ist nur bei einem Wave PLUS-System mit
Bedienmodul möglich.
Zum Beispiel kann die Einstellung einer Max.-
Temperatur bei hohem Heizbedarf zu hohe
Temperaturen verhindern, was besonders bei
Anlagen mit empfindlichen Bodenbelägen
wichtig ist. Mithilfe der Min.-Temperatur
können Sie einen gefliesten Boden auch dann
warm halten, wenn im Raum kein genereller
Heizbedarf vorliegt.
