6 M ontage von Uponor Smatrix Wave/Wave PLUS-
Raumfühlern und Sensoren
Folgende Raumfühler können an das System
angeschlossen werden:
•
Uponor Smatrix Wave Raumfühler D+RH Style
T-169
•
Uponor Smatrix Wave Raumfühler Prog.+RH T-168
•
Uponor Smatrix Wave PLUS Raumfühler D+RH
T-167 (nur Wave PLUS)
•
Uponor Smatrix Wave Raumfühler Dig T-166
•
Uponor Smatrix Wave Raumfühler Standard T-165
•
Uponor Smatrix Wave Thermostat Public T-163
•
Uponor Smatrix Wave PLUS Raumfühler+RH Style
T-161

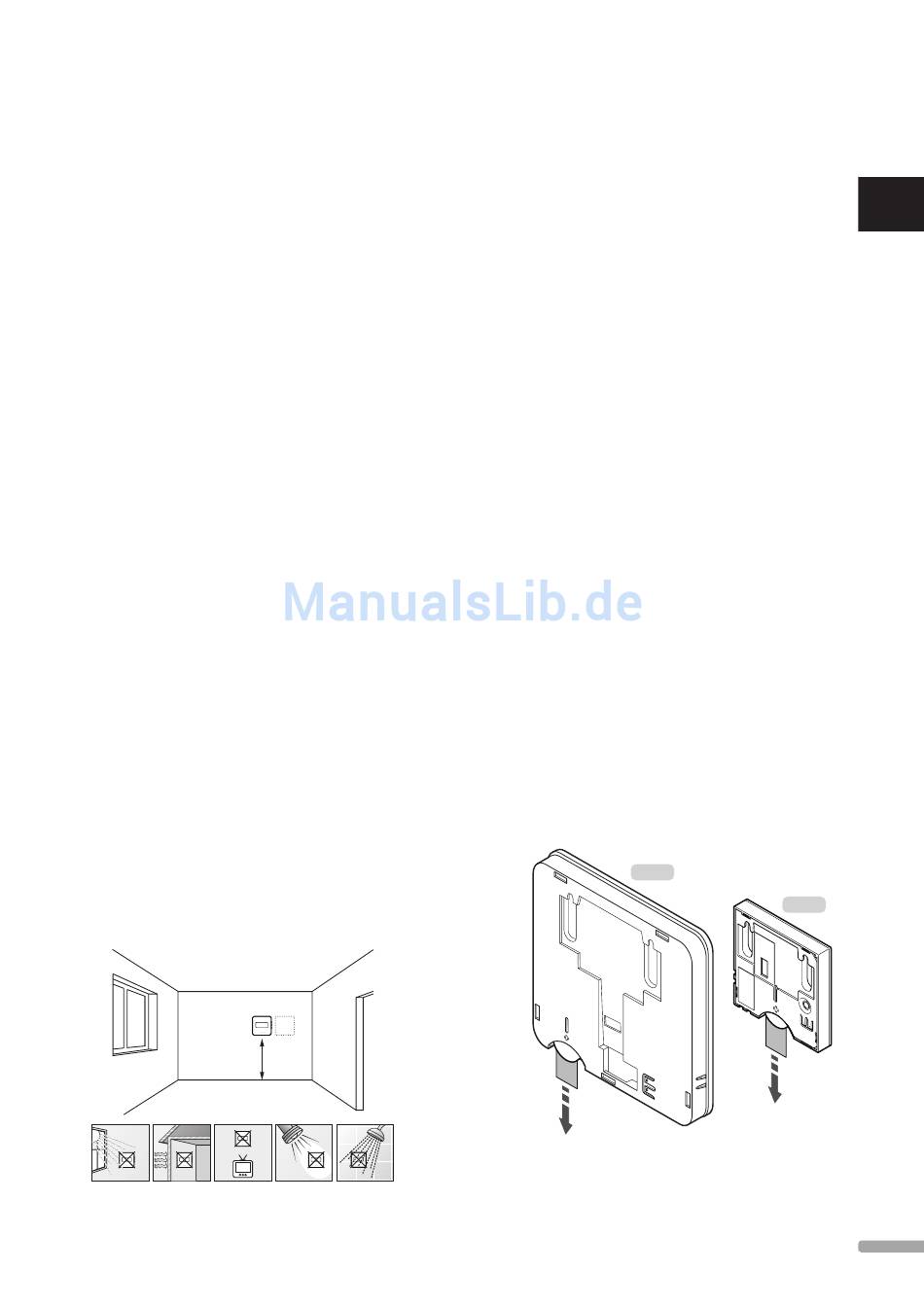

6.1 Platzierung der Raumfühler
Orientieren Sie sich an den Hinweisen für die
Vorbereitung der Montage (siehe Abschnitt 4.2) und
beachten Sie folgende Richtlinien zur Positionierung der
Raumfühler:
1. Bringen Sie den Raumfühler 1,3 m bis 1,5 m
oberhalb des Bodens an einer Innenwand an.
2. Sorgen Sie dafür, dass der Raumfühler nicht
direktem Sonnenlicht ausgesetzt wird.
3. Stellen Sie sicher, dass der Raumfühler nicht durch
die Wand von der Sonne aufgeheizt wird.
4. Sorgen Sie dafür, dass der Raumfühler weit genug
von Wärmequellen entfernt angebracht wird, dazu
zählen zum Beispiel Fernseher, elektronische Geräte,
Kamine, Spotlights usw.
5. Stellen Sie sicher, dass der Raumfühler vor
Feuchtigkeitsquellen und Spritzwasser geschützt
angebracht wird (IP20).
6. Stellen Sie sicher, dass der Raumfühler mindestens
40 cm von der Antenne des Reglers entfernt ist, um
Störungen zu vermeiden.
1.3–1.5 m
U P O N O R S M AT R I X WAV E / WAV E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
6.2 Kennzeichnung der Raumfühler
Markieren Sie die Raumfühler, wo angebracht, mit den
Nummern der zu regelnden Kanäle, z. B. Nr. 02, Nr.
03. Bei einem System mit Bedienmodul und mehreren
Regelmodulen fügen Sie die ID eines jeden Regelmoduls
hinzu, z.B. 1.02, 1.03, 2.02, 2.03.
Wenn der Raumfühler an einen Außenfühler
angeschlossen werden kann, machen Sie ggf. Angaben
zum Fühlertyp.
Verfügbare Raumfühler- und Messfühlerkombinationen:
•
Raumtemperatur
•
Raum- und Bodentemperatur
•
Raum- und Außentemperatur
•
Temperatur Fernfühler
6.3 Batterien einlegen
r
t-161
t-169
aumfühler
und
Die Raumfühler haben eine einzelne CR2032-Lithium-
Ionen-Batterie mit 3 V mit einer Lebensdauer von
ca. 2 Jahren, vorausgesetzt, sie befinden sich in
Funkreichweite des Regelmoduls. Die Polarität der
Batterie im Raumfühler beachten.
Der Raumfühler führt einen ca. 10 Sek. langen
Selbsttest durch, sobald die Batterie eingelegt sind. Das
System ist dann kontaktgesperrt, und die Raumfühler-
LED blinkt in diesem Zeitraum (nur T-161).
Nachfolgende Abbildung zeigt, wie Sie den
Kunststoffstreifen aus der Batterie entfernen, um den
Raumfühler zu aktivieren.
