4.2 Uponor Smatrix Wave Pulse

Kabelspezifikationen

Kabel
Kabel vom Regelmodul zur Antenne 3 m
Kabel vom Regelmodul zum
Kommunikationsmodul
Kabel vom Regelmodul zum
Thermoantrieb
Kabel vom Außenfühler zum
Raumfühler
Bodentemperaturfühlerkabel zum
Raumfühler
Kabel vom Außenfühler zum
Raumfühler
Kabel vom Relaisschalter zum GPI-
Eingang des Regelmoduls
Uponor Smatrix Wave Pulse X-265
Achtung!
Nur 24-V AC-Thermoantriebe von Uponor sind mit dem
Regelmodul kompatibel.
Das Regelmodul betreibt die Thermoantriebe, die wiederum auf die
Wärmezufuhr einwirken, damit die Raumtemperatur anhand der
Daten geändert wird, die von den zugeordneten Raumfühlern und
Systemparametern übertragen werden.
Bis zu sechs Kanäle und acht Thermoantriebe können von dem
Regelmodul bedient werden, das meist in der Nähe der Verteiler der
Flächenheizung sitzt.

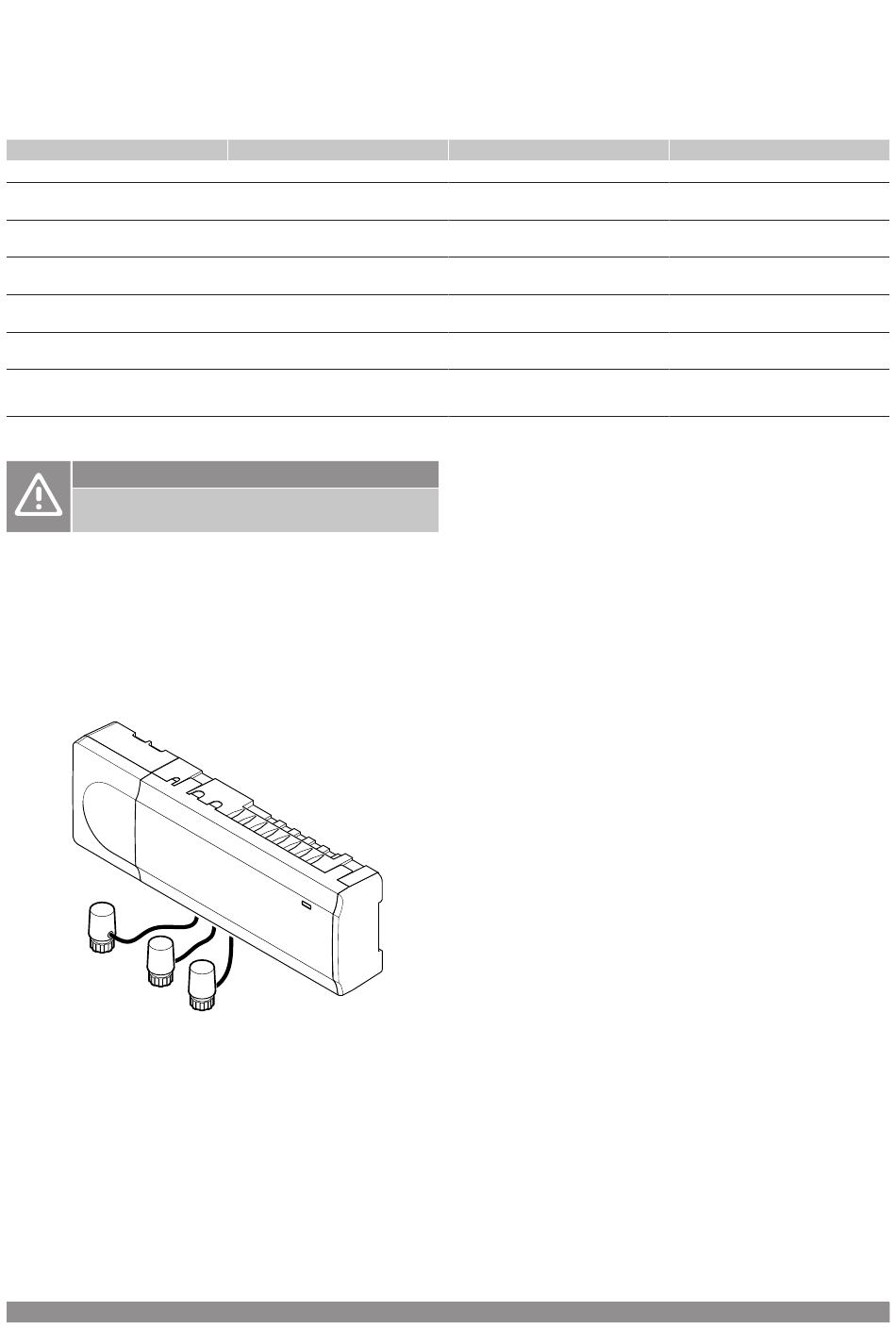

In der nachstehenden Abbildung ist das Regelmodul mit
Transformator und Thermoantrieben zu sehen.
24V
24V
Funktionen
Hauptleistungsmerkmale:
• Integrierte dynamische Energiemanagement-Funktionen, z. B.
Autoabgleich (Standardeinstellung). Für andere Funktionen wie
die Komforteinstellung, die Bypass-Funktion und die
Überwachung der Vorlauftemperatur sind die Uponor Smatrix
Pulse-App (Kommunikationsmodul erforderlich) und in einigen
Fällen Uponor Cloud-Dienste erforderlich.
• Elektronische Regelung der Thermoantriebe.
• Anschluss von max. acht Thermoantrieben (24 V AC).
• 2-Weg-Verbindung mit bis zu sechs Raumfühlern.
Standard-Kabellänge
2 m
0,75 m
5 m
5 m
-
2 m
24V
Max. Kabellänge
5 m
5 m
20 m
5 m
5 m
5 m
20 m
• Heiz-/Kühlfunktion (erweitert) und/oder Normal-/ECO-Modus,
umgeschaltet über potenzialfreien Kontakt, Raumfühler für
öffentliche Bereiche (BM) oder Uponor Smatrix Pulse-App
(Kommunikationsmodul erforderlich).
• Getrennte Relais zur Steuerung von Pumpe und Kessel (andere
Steuerungsfunktionen sind über Kommunikationsmodul und
Uponor Smatrix Pulse-App verfügbar).
• Ventil/Pumpen Intervall.
• Regelung der relativen Luftfeuchtigkeit (Uponor Smatrix Pulse-
App erforderlich).
• Steuerung der kombinierten Fußbodenheizung/-kühlung und
Deckenkühlung oder Ventilatorkonvektoren (erfordert
Kommunikationsmodul und Uponor Smatrix Pulse-App).
• Senken der Innentemperatur im Heizmodus oder Erhöhen der
Innentemperatur im Kühlmodus mit dem ECO-Modus. Der ECO-
Modus wird in allen Räumen gleichzeitig mithilfe eines
potenzialfreien Kontakts, eines Raumfühlers für öffentliche
Bereiche (BM) oder der Uponor Smatrix Pulse-App aktiviert
(Kommunikationsmodul erforderlich). Verwenden Sie zur
Aktivierung des ECO-Modus in einem einzigen Raum einen
programmierbaren digitalen Raumfühler oder ECO-Profile.
Optionen:
• App-Konnektivität über Kommunikationsmodul (Fernverbindung
erfordert Verbindung mit Uponor Cloud-Dienste).
• Das Regelmodul kann mit einem Slave-Modul um sechs
zusätzliche Raumfühlerkanäle und sechs
Thermoantriebausgänge erweitert werden.
• Verbinden Sie bis zu vier Regelmodule in einem System
(erfordert Kommunikationsmodul und die Uponor Smatrix Pulse
App).
• Modulares Design (abnehmbarer Transformator).
CD0000024
• Schrank- oder wandmontiert (DIN-Schiene oder mitgelieferte
Schrauben).
• Beliebige Platzierung und Ausrichtung bei der Montage des
Regelmoduls (mit Ausnahme der Antenne/des
Kommunikationsmoduls, die senkrecht montiert werden
müssen).
Uponor Smatrix
Drahtquerschnitt
Klemme CAT.5e oder CAT.6, RJ 45
Klemme CAT.5e oder CAT.6, RJ 45
Regelmodul: 0,2 bis 1,5 mm²
0,6 mm²
0,75 mm²
Twisted Pair
Regelmodul: Bis 1,5 mm²
Relais: 1,0 bis 1,5 mm²
