Gemeinsame oder einzelne Pumpen
Es kann eine Pumpe für alle Verteiler und Regelmodule
CZ
an das nächstgelegene Regelmodul angeschlossen
werden.
DE
Bei Verwendung getrennter Pumpen für jeden
Verteiler kann jede Pumpe an ihr eigenes Regelmodul

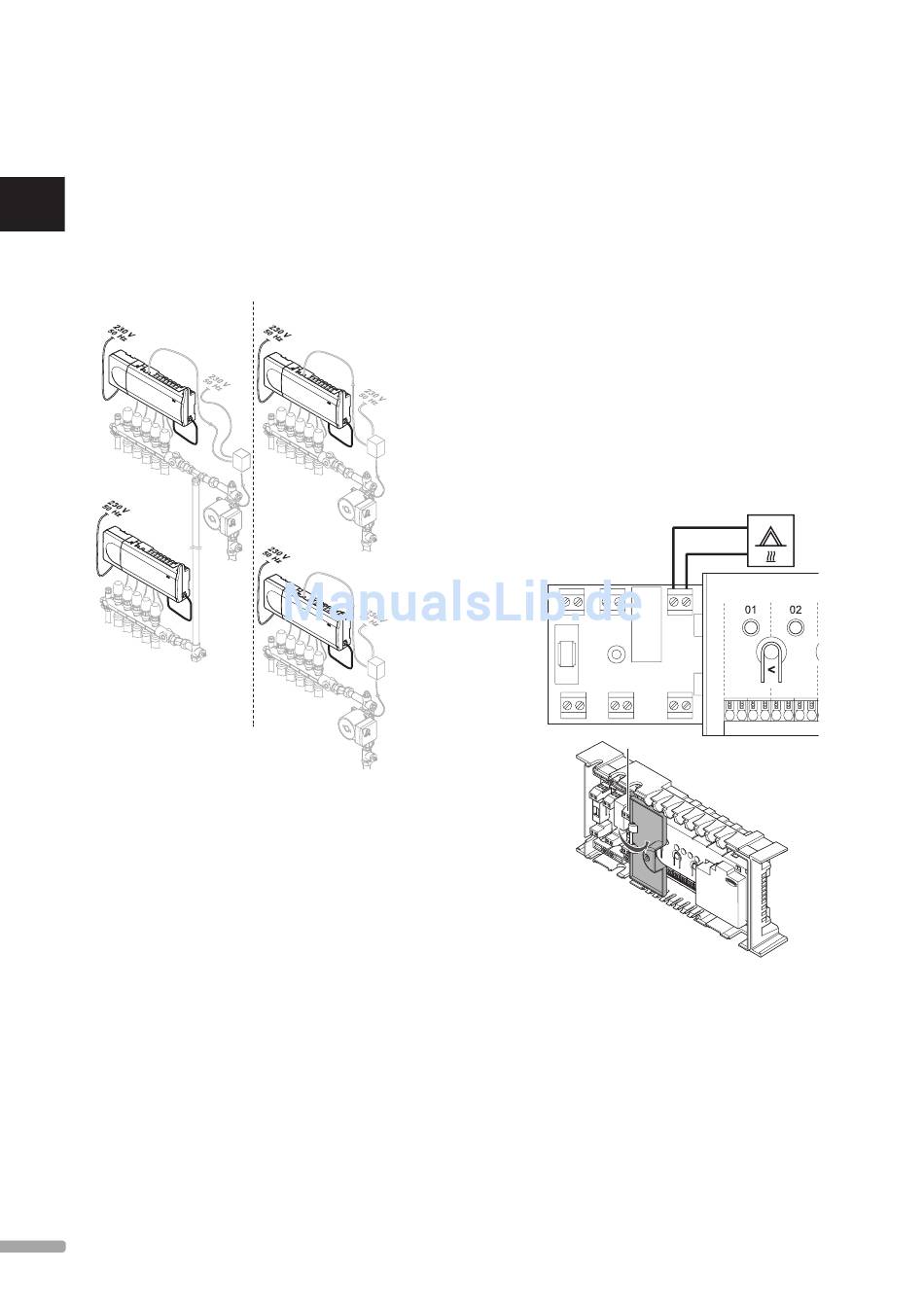

angeschlossen werden, wie auf der folgenden Abbildung
DK
dargestellt.
A
EE
ES
FI
FR
HR
HU
IT
LT
A Gemeinsame Pumpe
LV
B Einzelne Pumpen
NL
NO
PL
PT
RO
RU
SE
SK
4 0
B
U P O N O R S M AT R I X WAV E / WAV E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
k (
eSSelanSchluSS oPtional
Das Regelmodul enthält ein Kesselrelais. Es kann ein
Signal entweder zum Betreiben der Heizquelle oder zum
Betrieb eines Zweiwegeventils an der Vorlaufleitung
für den Fußbodenheizungskreis absetzen. Wenn das
Relais zum Öffnen eines Zonenventils verwendet wird,
sollten die potenzialfreien Hilfskontakte am Ventil zum
Betreiben der Heizquelle verwendet werden.
Das Kesselrelais kann auch verwendet werden, um
Bedarf an ein externe Kesselregelung zu senden. Die
zusätzlichen Kontakte an der externen Kesselregelung
sollten verwendet werden, um die Heizquelle zu
betreiben.
Der Kessel kann entweder am Regelmodul oder über ein
drahtloses Schaltmodul in einem Wave PLUS-System
angeschlossen werden.
Anschluss eines Kessels an das Regelmodul:
Nachfolgende Abbildung zeigt den Anschluss eines
Kessels an das Regelmodul.
BOILER
BOILER
)
