Uponor Smatrix Wave Montage- Und Bedienungsanleitung Seite 31

a t
nSchluSS der hermoantrieBe an daS
r
egelmodul
Jeder Raumfühler kann einen oder mehrere Kanäle
steuern. Zur Vereinfachung von Montage und Wartung
empfiehlt Uponor, dass vom selben Raumfühler
gesteuerte Thermoantriebe an aufeinanderfolgende
Kanäle angeschlossen werden.

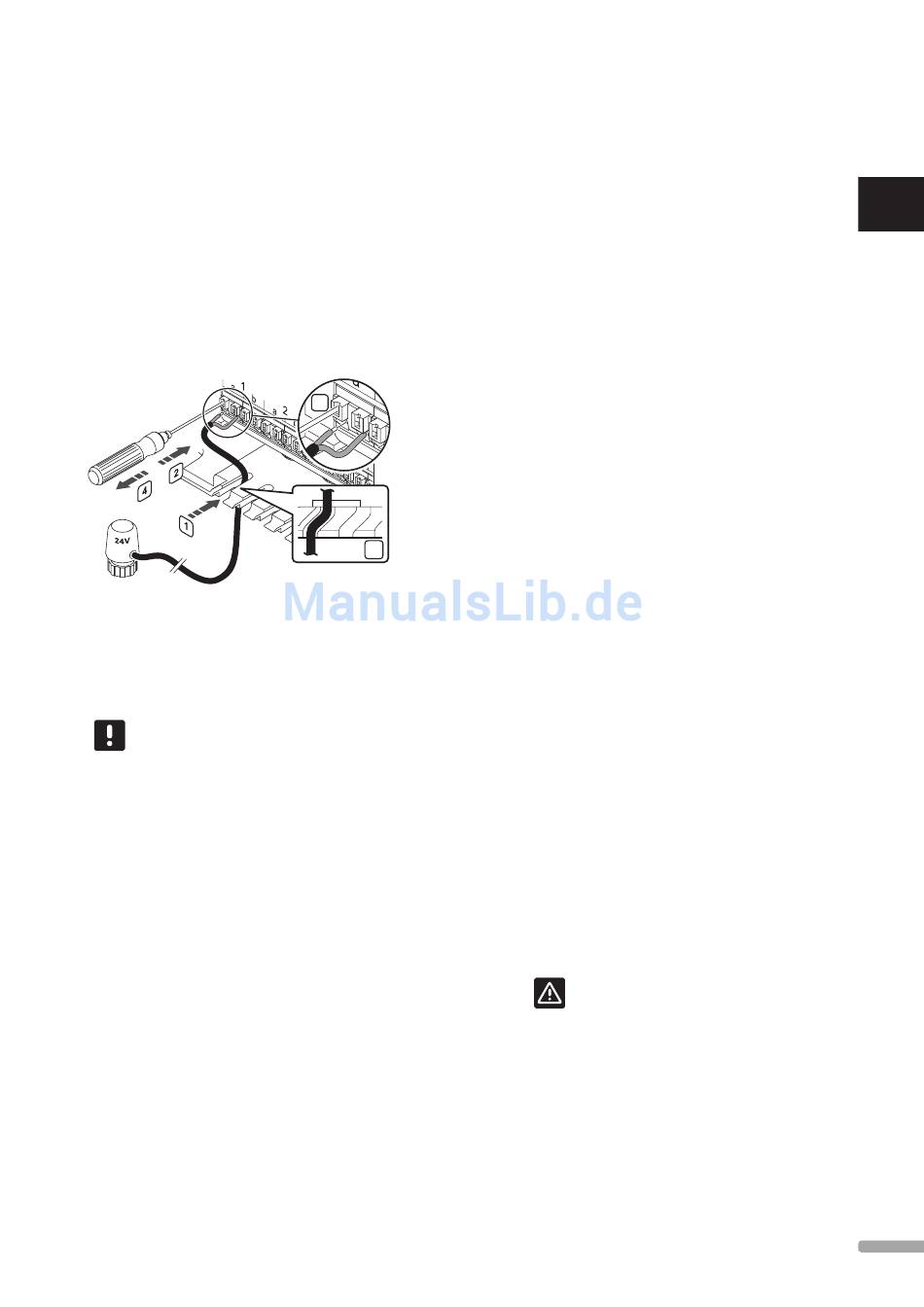

Schließen Sie die Thermoantriebe wie folgt an die
Klemme an. Die Abbildung unten dient als Hilfestellung
bei der Installation.
1. Führen Sie die Kabel von den Klemmen durch die
Durchführungen unten am Regelmodulrahmen.
Siehe Abb. unten.
2. Drücken Sie (nicht drehen!) mit einem dünnen
Schraubendreher auf die weiße Taste der
Schnellklemme.
3. Führen Sie ein Kabel in die Schnellklemme ein.
4. Entfernen Sie den Schraubendreher.
H I N W E I S !
Klären Sie, welche Räume durch welche
Thermoantriebe gesteuert werden, und
ordnen Sie die Raumfühler entsprechend den
Thermoantrieben/Kanälen/Klemmen zu.
a r
nSchluSS der aumfühler an daS
r
egelmodul
Die Raumfühler sind über eine Funkverbindung mit dem
Regelmodul verbunden.
Siehe auch Abschnitt 6 Uponor Smatrix Wave/Wave
PLUS-Raumfühler und Sensoren zur Installation der
Raumfühler.
U P O N O R S M AT R I X WAV E / WAV E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
3
1
a h -/k
nSchluSS deS eiz ühl
r ( )
egelmodul oPtional
Wenn das System auch eine Kühlung enthält, kann das
Regelmodul über den Heiz-/Kühl-Eingang zwischen
Heizen und Kühlen umgeschaltet werden.
Der Heiz-/Kühl-Eingang wird an einen potenzialfreien
Schalter angeschlossen, der entweder als zusätzliches
Regelsystem oder Zweipunktrelais fungiert.
• Wenn der Kontakt des Schaltmoduls offen ist,
befindet sich das System im Heizmodus.
• Wenn der Kontakt des Schaltmoduls geschlossen ist,
befindet sich das System im Kühlmodus.
Der Heiz-/Kühl-Schalter kann je nach System
unterschiedlich angeschlossen und gesteuert werden.
Verfahren Sie bitte nur auf eine der nachstehend
beschriebenen Weisen:
Uponor Smatrix Wave-System:
• Verwendung eines Eingangs:
Schließen Sie den Eingang entweder an das
Regelmodul oder an einen Raumfühler BM an, der
als Systemgerät zugeordnet ist. Schalten Sie den
Modus mit einem Schalter oder der Wärmepumpe
ein.
Uponor Smatrix Wave PLUS-System
• Verwendung eines Eingangs:
Schließen Sie den Eingang entweder an das
Regelmodul oder an einen Raumfühler BM an.
Schalten Sie den Modus mit einem Schalter oder der
Wärmepumpe ein.
• Umschalten zwischen den Modi über einen Ausgang
und das Bedienmodul:
Schließen Sie das Heiz-/Kühlrelais an einen
Ausgang am Regelmodul oder Schaltmodul an. Die
Einstellung von Heiz- bzw. Kühlmodus erfolgt am
Bedienmodul.
• Verwendung eines Vorlauftemperaturfühlers
Schließen Sie einen Vorlauftemperaturfühler an
einen Raumfühler BM an. Mit dem Bedienmodul
schalten Sie zwischen Heiz- und Kühlmodus über
die Vorlauftemperatur um.
a !
chtung
Um eine Beschädigung des Systems zu
vermeiden, darf an den Heiz-/Kühl-Eingang
des Regelmoduls keine Spannung angelegt
werden.
Weitere Informationen finden Sie in der Dokumentation
des Heiz-/Kühl-Schaltmoduls.
