6 . 2

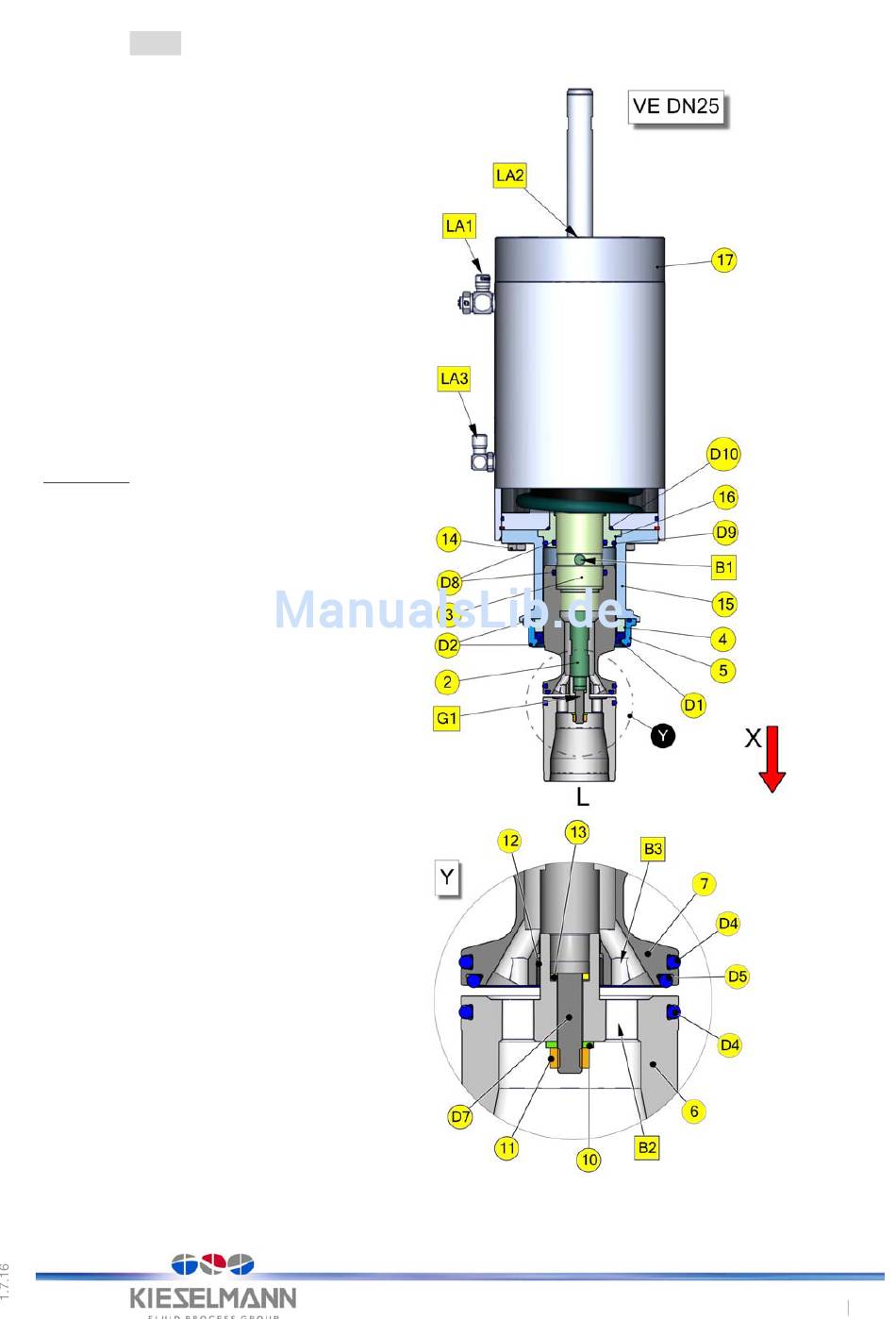

V e n t i l e i n s a t z V E D N 2 5 / 1 Z o l l
1)
-
2)
Spindel
3)
Kolbenstange
4)
Lagerbuchse
5)
Gehäuseeinsatz
6)
Kolben unten
7)
Kolben oben
8)
-
9)
-
10)
Scheibe
11)
Sechskantmutter
12)
Gleitlager
13)
Federring
14)
Sechskantschrauben
15)
Laterne
16)
Hubbegrenzung
17)
pneumatische Antrieb
Dichtungssatz
D1)
Schaftdichtung
D2)
O-Ring
D3)
-
D4)
Dichtring
D5)
O-Ring
D6)
-
D7)
Gewindestift
D8)
O-Ring
D9)
O-Ring
D10) O-Ring
B
= Bohrungen für die Montage
L
= Leckageauslauf
G1 = Schraubensicherung hochfest
(z.B. Loctite 2701)
LA1 = Haupthub
LA2 = Takten unten
LA3 = Takten oben
Y
= Detailansicht
Abb. 6 - 2
Doppelsitzventile Typ: 567x
6. Zeichnungen und Baumaße
16
