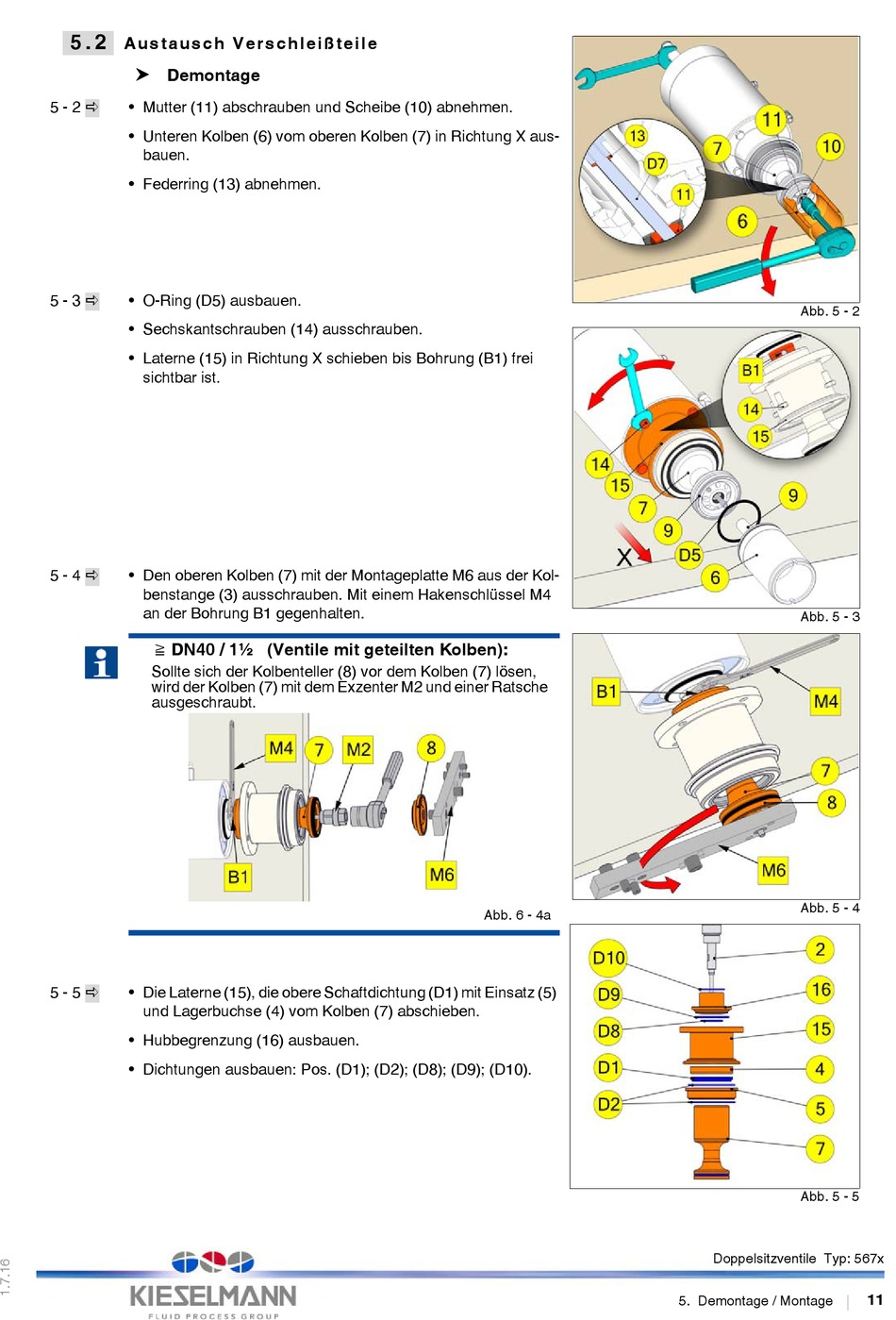

5 . 2
A u s t a u s c h V e r s c h l e i ß t e i l e
Demontage
5 - 2
• Mutter (11) abschrauben und Scheibe (10) abnehmen.
• Unteren Kolben (6) vom oberen Kolben (7) in Richtung X aus-
bauen.
• Federring (13) abnehmen.
5 - 3
• O-Ring (D5) ausbauen.
• Sechskantschrauben (14) ausschrauben.
• Laterne (15) in Richtung X schieben bis Bohrung (B1) frei
sichtbar ist.
5 - 4
• Den oberen Kolben (7) mit der Montageplatte M6 aus der Kol-
benstange (3) ausschrauben. Mit einem Hakenschlüssel M4
an der Bohrung B1 gegenhalten.
DN40 / 1½ (Ventile mit geteilten Kolben):
Sollte sich der Kolbenteller (8) vor dem Kolben (7) lösen,
wird der Kolben (7) mit dem Exzenter M2 und einer Ratsche
ausgeschraubt.
5 - 5
• Die Laterne (15), die obere Schaftdichtung (D1) mit Einsatz (5)
und Lagerbuchse (4) vom Kolben (7) abschieben.
• Hubbegrenzung (16) ausbauen.
• Dichtungen ausbauen: Pos. (D1); (D2); (D8); (D9); (D10).
Abb. 6 - 4a
Abb. 5 - 2
Abb. 5 - 3
Abb. 5 - 4
Abb. 5 - 5
Doppelsitzventile Typ: 567x
5. Demontage / Montage
11
