6 . 3

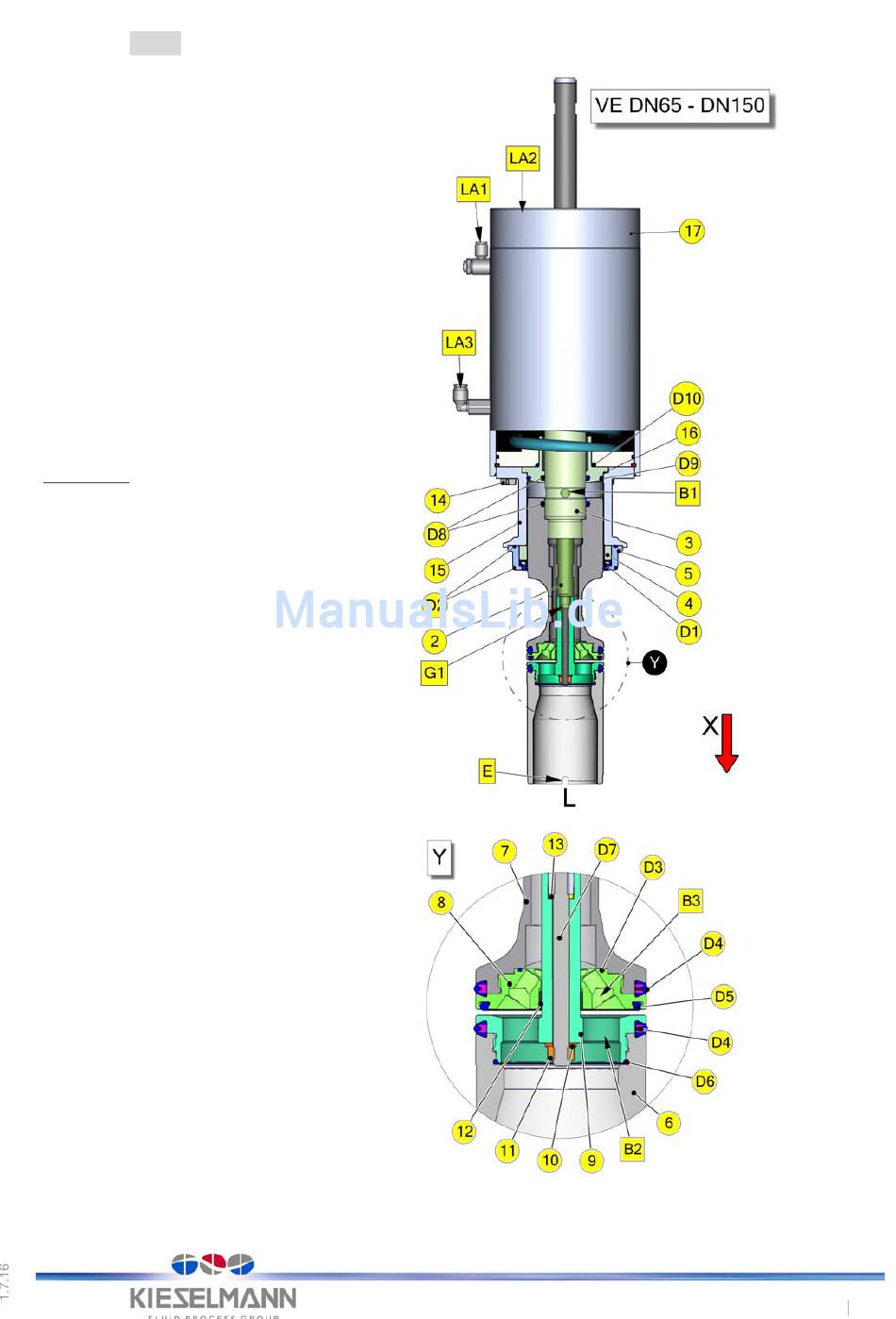

V e n t i l e i n s a t z V E D N 4 0 - D N 1 5 0 / 1 ½ - 4 Z o l l
1)
-
2)
-Spindel
3)
Kolbenstange
4)
Lagerbuchse
5)
Gehäuseeinsatz
6)
Kolben unten
7)
Kolben oben
8)
Kolbenteller oben
9)
Kolbenteller unten
10)
Scheibe
11)
Sechskantmutter
12)
Gleitlager
13)
Federring
14)
Sechskantschrauben
15)
Laterne
16)
Hubbegrenzung
17)
pneumatische Antrieb
Dichtungssatz
D1)
Schaftdichtung
D2)
O-Ring
D3)
O-Ring
D4)
Dichtring
D5)
O-Ring
D6)
O-Ring
D7)
Gewindestift
D8)
O-Ring
D9)
O-Ring
D10) O-Ring
B
= Bohrungen für die Montage
E
= Nut
L
= Leckageauslauf
G1 = Schraubensicherung hochfest
(z.B. Loctite 2701)
LA1 = Haupthub
LA2 = Takten unten
LA3 = Takten oben
Y
= Detailansicht
Abb. 6 - 3
Doppelsitzventile Typ: 567x
6. Zeichnungen und Baumaße
17
