Kieselmann 567x Betriebsanleitung Seite 20

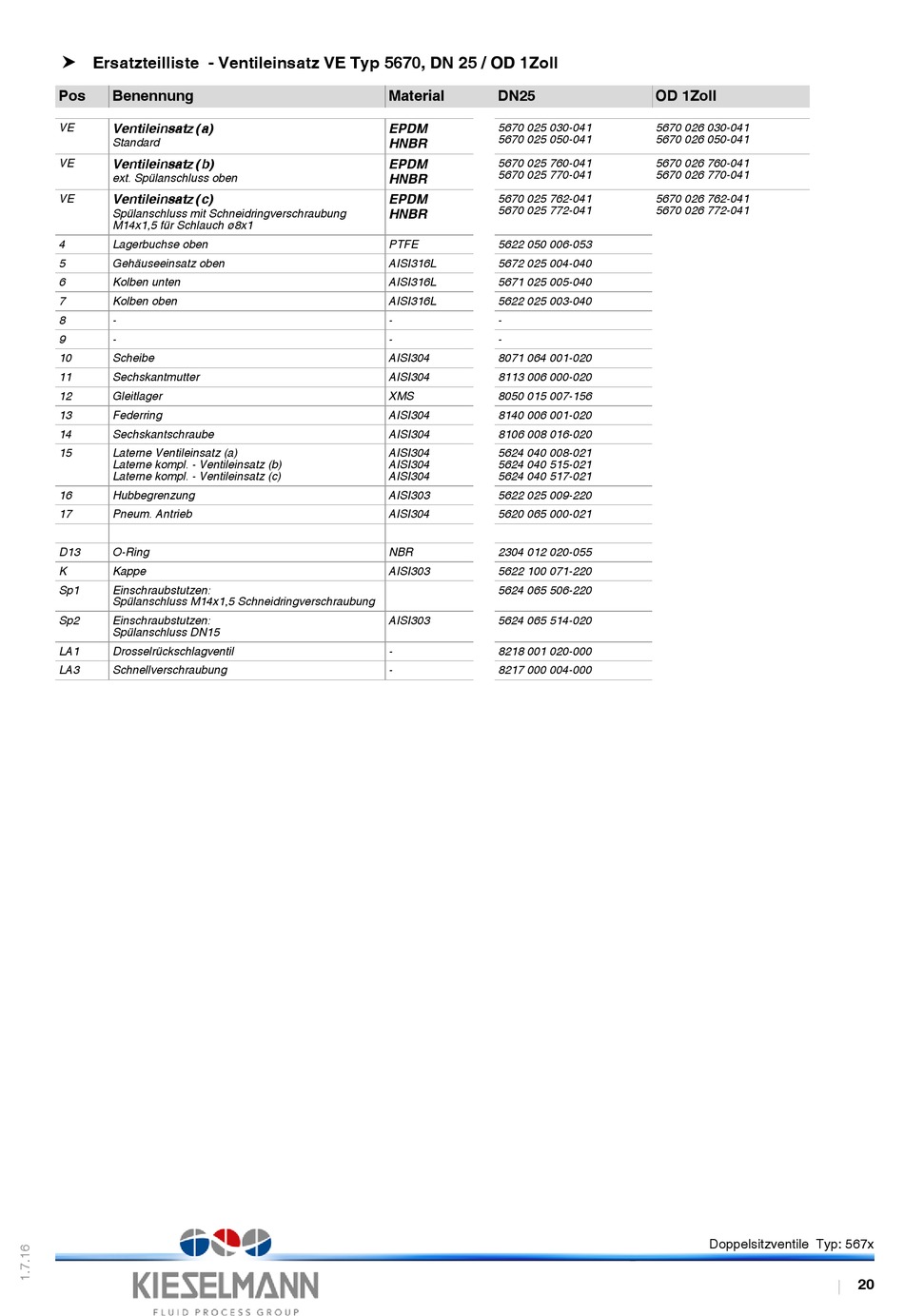

Ersatzteilliste - Ventileinsatz VE Typ 5670, DN 25 / OD 1Zoll

Pos Benennung
VE Ventileinsatz (a)
Standard
VE Ventileinsatz (b)
ext. Spülanschluss oben
Ventileinsatz (c)
VE
Spülanschluss mit Schneidringverschraubung
M14x1,5 für Schlauch ø8x1
4 Lagerbuchse oben
5 Gehäuseeinsatz oben
6 Kolben unten
7 Kolben oben
8 -
9 -
10 Scheibe
11 Sechskantmutter
12 Gleitlager
13 Federring
14 Sechskantschraube
15 Laterne Ventileinsatz (a)
Laterne kompl. - Ventileinsatz (b)
Laterne kompl. - Ventileinsatz (c)
16 Hubbegrenzung
17 Pneum. Antrieb
D13 O-Ring
K Kappe
Sp1 Einschraubstutzen:
Spülanschluss M14x1,5 Schneidringverschraubung
Sp2 Einschraubstutzen:
Spülanschluss DN15
LA1 Drosselrückschlagventil
LA3 Schnellverschraubung
Material DN25
EPDM 5670 025 030-041
5670 025 050-041
HNBR
EPDM 5670 025 760-041
5670 025 770-041
HNBR
EPDM
5670 025 762-041
5670 025 772-041
HNBR
PTFE 5622 050 006-053
AISI316L 5672 025 004-040
AISI316L 5671 025 005-040
AISI316L 5622 025 003-040
- -
- -
AISI304 8071 064 001-020
AISI304 8113 006 000-020
XMS 8050 015 007-156
AISI304 8140 006 001-020
AISI304 8106 008 016-020
AISI304 5624 040 008-021
AISI304 5624 040 515-021
AISI304 5624 040 517-021
AISI303 5622 025 009-220
AISI304 5620 065 000-021
NBR 2304 012 020-055
AISI303 5622 100 071-220
5624 065 506-220
AISI303 5624 065 514-020
- 8218 001 020-000
- 8217 000 004-000
OD 1Zoll
5670 026 030-041
5670 026 050-041
5670 026 760-041
5670 026 770-041
5670 026 762-041
5670 026 772-041
Doppelsitzventile Typ: 567x
20
