KIESELMANN GmbH Inhaltsverzeichnis I n h a l t s v e r z e i c h n i s 1 Allgemeine Informationen............................. 4 Informationen für Ihre Sicherheit ............................ 4 Kennzeichnung von Sicherheitshinweisen ........................ 4 Allgemeine bestimmungsgemäße Verwendung ....................... 4 Personal .................................... 4 Umbauten, Ersatzteile und Zubehör ........................... 5 Allgemeine Vorschriften .............................. 5...
1 A l l g e m e i n e I n f o r m a t i o n e n 1.1 Informationen für Ihre Sicherheit Wir freuen uns, dass Sie sich für ein hochwertiges Qualitätsprodukt von KIESELMANN GmbH ent- schieden haben. Unsere Produkte bieten Ihnen bei ordnungsgemäßem Einsatz und entsprechender Wartung langjährigen, zuverlässigen Einsatz.
KIESELMANN GmbH | Betriebsanleitung Allgemeine Informationen | 1 1.5 Umbauten, Ersatzteile und Zubehör Eigenmächtige Umbauten und Veränderungen, welche die Sicherheit der Armatur beeinträchtigen, sind nicht gestattet. Schutzeinrichtungen dürfen nicht umgangen, eigenmächtig entfernt oder un- wirksam gemacht werden. Nur Originalersatzteile und vom Hersteller zugelassenes Zubehör ver- wenden.
2 | Sicherheitsinformationen Betriebsanleitung | KIESELMANN GmbH 2 S i c h e r h e i t s i n f o r m a t i o n e n 2.1 Bestimmungsgemäße Verwendung Das Ventil wird zur Rückflussverhinderung von flüssigen Medien in Rohrleitungssystemen in derGe- tränke und Nahrungsmittelindustrie der Biotechnologie sowie der chemischen Industrie eingesetzt.
KIESELMANN GmbH | Betriebsanleitung Lieferung, Transport und Lagerung | 3 3 L i e f e r u n g , T r a n s p o r t u n d L a g e r u n g 3.1 Lieferung...
4 | Beschreibung Betriebsanleitung | KIESELMANN GmbH 4 B e s c h r e i b u n g 4.1 Baukasten Anschlussstutzen Gewindestutzen Schweißstutzen Kegel/Mutter-Stutzen Zwischflansch Kugel EPDM Dichtungsmaterial PTFE-Vollmaterial Stahlkern/EPDM Stahlkern/FKM Stahlkern/NBR Gehäuse G - G G - S...

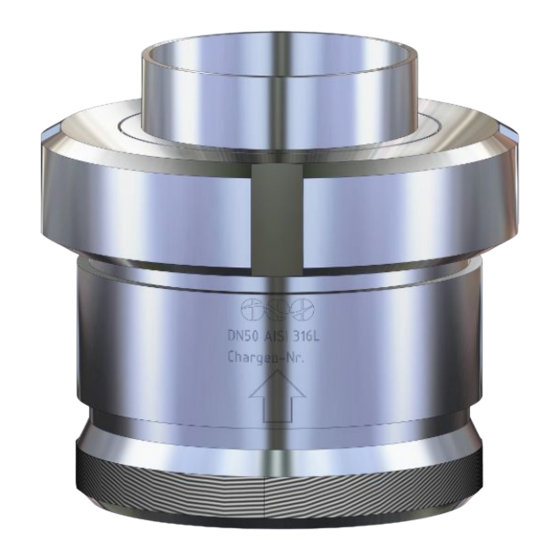

KIESELMANN GmbH | Betriebsanleitung Funktion und Betrieb | 5 5 F u n k t i o n u n d B e t r i e b 5.1 Funktionsbeschreibung Das Ventil hat die Funktion den Rückfluss von flüssigen Medien in Rohrleitungen zu verhindern. Bei entgegengesetzter Strömungsrichtung wird die Kugel in den Sitz gepresst und verhindert den Rück-...
5 | Funktion und Betrieb Betriebsanleitung | KIESELMANN GmbH 5.2.4 Wartung EMPFEHLUNG Dichtungswechsel Um optimale Wartungszyklen zu erreichen sind folgende Punkte zu beachten: – Beim Dichtungswechsel sollten alle produktberührten Dichtungen ausgetauscht werden. – Es dürfen nur Original-Ersatzteile verbaut werden. Wartungsintervall Die Wartungsintervalle sind von den Betriebsbedingungen "Temperatur, Temperaturintervalle, Reini-...
KIESELMANN GmbH | Betriebsanleitung Technische Daten | 6 6 T e c h n i s c h e D a t e n Bauart Kugelrückschlagventil Baugröße DN 25 - DN 80 Anschlussart Schweißende DIN EN 10357 Gewindestutzen DIN 11851...
7 | Demontage und Montage Betriebsanleitung | KIESELMANN GmbH 7 D e m o n t a g e u n d M o n t a g e 7.1 Demontage Demontage Ausführung S-S; S-G; G-G; K-M/G • Überwurfmutter (2) abschrauben.
KIESELMANN GmbH | Betriebsanleitung Zeichnungen und Abmessungen | 8 8 Z e i c h n u n g e n u n d A b m e s s u n g e n 8.1 Zeichnungen Kugelrückschlagventil • mit Anschlussstutzen Schweißende, Gewinde, Kegel/Mutter...
