5 .

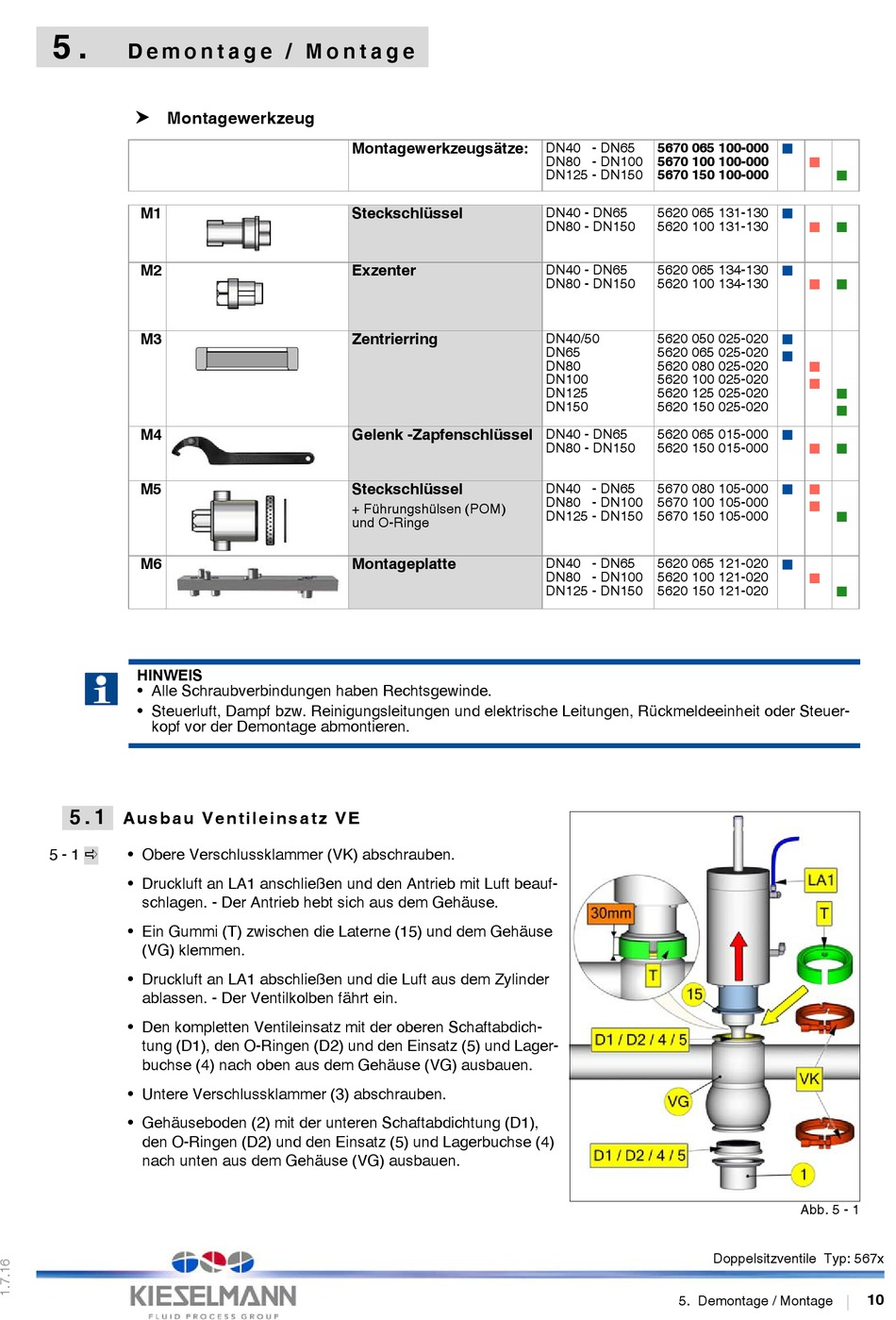

D e m o n t a g e / M o n t a g e
Montagewerkzeug

M1
M2
M3
M4
M5
M6
HINWEIS
• Alle Schraubverbindungen haben Rechtsgewinde.
• Steuerluft, Dampf bzw. Reinigungsleitungen und elektrische Leitungen, Rückmeldeeinheit oder Steuer-
kopf vor der Demontage abmontieren.
5 . 1
A u s b a u V e n t i l e i n s a t z V E
5 - 1  • Obere Verschlussklammer (VK) abschrauben.
• Druckluft an LA1 anschließen und den Antrieb mit Luft beauf-
schlagen. - Der Antrieb hebt sich aus dem Gehäuse.
• Ein Gummi (T) zwischen die Laterne (15) und dem Gehäuse
(VG) klemmen.
• Druckluft an LA1 abschließen und die Luft aus dem Zylinder
ablassen. - Der Ventilkolben fährt ein.
• Den kompletten Ventileinsatz mit der oberen Schaftabdich-
tung (D1), den O-Ringen (D2) und den Einsatz (5) und Lager-
buchse (4) nach oben aus dem Gehäuse (VG) ausbauen.
• Untere Verschlussklammer (3) abschrauben.
• Gehäuseboden (2) mit der unteren Schaftabdichtung (D1),
den O-Ringen (D2) und den Einsatz (5) und Lagerbuchse (4)
nach unten aus dem Gehäuse (VG) ausbauen.
Montagewerkzeugsätze:
Steckschlüssel
Exzenter
Zentrierring
Gelenk -Zapfenschlüssel
Steckschlüssel
+ Führungshülsen (POM)
und O-Ringe
Montageplatte
DN40 - DN65 5670 065 100-000
DN80 - DN100 5670 100 100-000
DN125 - DN150 5670 150 100-000
DN40 - DN65 5620 065 131-130
DN80 - DN150 5620 100 131-130
DN40 - DN65 5620 065 134-130
DN80 - DN150 5620 100 134-130
DN40/50 5620 050 025-020
DN65 5620 065 025-020
DN80 5620 080 025-020
DN100 5620 100 025-020
DN125 5620 125 025-020
DN150 5620 150 025-020
DN40 - DN65 5620 065 015-000
DN80 - DN150 5620 150 015-000
DN40 - DN65 5670 080 105-000
DN80 - DN100 5670 100 105-000
DN125 - DN150 5670 150 105-000
DN40 - DN65 5620 065 121-020
DN80 - DN100 5620 100 121-020
DN125 - DN150 5620 150 121-020
Doppelsitzventile Typ: 567x

5. Demontage / Montage





 

 







 
 





Abb. 5 - 1
10
