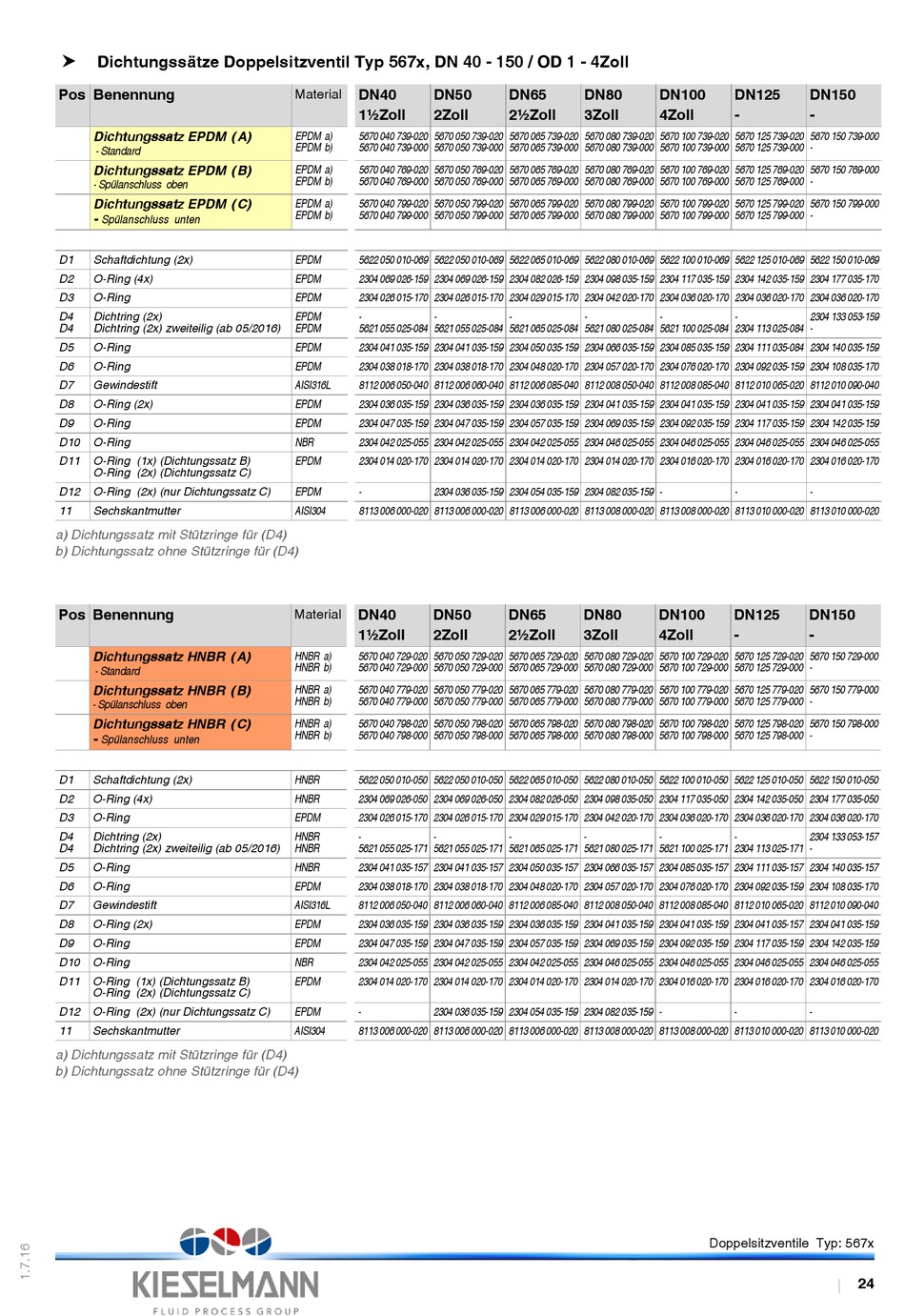

Kieselmann 567x Betriebsanleitung Seite 24

Dichtungssätze Doppelsitzventil Typ 567x, DN 40 - 150 / OD 1 - 4Zoll

Pos Benennung
Dichtungssatz EPDM (A)
- Standard
Dichtungssatz EPDM (B)
- Spülanschluss oben
Dichtungssatz EPDM (C)
-
Spülanschluss unten
D1 Schaftdichtung (2x)
D2 O-Ring (4x)
D3 O-Ring
D4 Dichtring (2x)
D4 Dichtring (2x) zweiteilig (ab 05/2016)
D5 O-Ring
D6 O-Ring
D7 Gewindestift
D8 O-Ring (2x)
D9 O-Ring
D10 O-Ring
D11 O-Ring (1x) (Dichtungssatz B)
O-Ring (2x) (Dichtungssatz C)
D12 O-Ring (2x) (nur Dichtungssatz C)
11 Sechskantmutter
a) Dichtungssatz mit Stützringe für (D4)
b) Dichtungssatz ohne Stützringe für (D4)
Pos Benennung
Dichtungssatz HNBR (A)
- Standard
Dichtungssatz HNBR (B)
- Spülanschluss oben
Dichtungssatz HNBR (C)
-
Spülanschluss unten
D1 Schaftdichtung (2x)
D2 O-Ring (4x)
D3 O-Ring
D4 Dichtring (2x)
D4 Dichtring (2x) zweiteilig (ab 05/2016)
D5 O-Ring
D6 O-Ring
D7 Gewindestift
D8 O-Ring (2x)
D9 O-Ring
D10 O-Ring
D11 O-Ring (1x) (Dichtungssatz B)
O-Ring (2x) (Dichtungssatz C)
D12 O-Ring (2x) (nur Dichtungssatz C)
11 Sechskantmutter
a) Dichtungssatz mit Stützringe für (D4)
b) Dichtungssatz ohne Stützringe für (D4)
DN40 DN50
Material
1½Zoll 2Zoll
EPDM a) 5670 040 739-020 5670 050 739-020
EPDM b) 5670 040 739-000 5670 050 739-000
EPDM a) 5670 040 769-020 5670 050 769-020
EPDM b) 5670 040 769-000 5670 050 769-000
EPDM a) 5670 040 799-020 5670 050 799-020
EPDM b) 5670 040 799-000 5670 050 799-000
EPDM 5622 050 010-069 5622 050 010-069 5622 065 010-069 5622 080 010-069 5622 100 010-069 5622 125 010-069 5622 150 010-069
EPDM 2304 069 026-159 2304 069 026-159 2304 082 026-159 2304 098 035-159 2304 117 035-159 2304 142 035-159 2304 177 035-170
EPDM 2304 026 015-170 2304 026 015-170 2304 029 015-170 2304 042 020-170 2304 036 020-170 2304 036 020-170 2304 036 020-170
EPDM - -
EPDM 5621 055 025-084 5621 055 025-084
EPDM 2304 041 035-159 2304 041 035-159 2304 050 035-159 2304 066 035-159 2304 085 035-159 2304 111 035-084 2304 140 035-159
EPDM 2304 038 018-170 2304 038 018-170 2304 048 020-170 2304 057 020-170 2304 076 020-170 2304 092 035-159 2304 108 035-170
AISI316L 8112 006 050-040 8112 006 060-040 8112 006 085-040 8112 008 050-040 8112 008 085-040 8112 010 065-020 8112 010 090-040
EPDM 2304 036 035-159 2304 036 035-159 2304 036 035-159 2304 041 035-159 2304 041 035-159 2304 041 035-159 2304 041 035-159
EPDM 2304 047 035-159 2304 047 035-159 2304 057 035-159 2304 069 035-159 2304 092 035-159 2304 117 035-159 2304 142 035-159
NBR 2304 042 025-055 2304 042 025-055 2304 042 025-055 2304 046 025-055 2304 046 025-055 2304 046 025-055 2304 046 025-055
EPDM 2304 014 020-170 2304 014 020-170 2304 014 020-170 2304 014 020-170 2304 016 020-170 2304 016 020-170 2304 016 020-170
EPDM - 2304 036 035-159 2304 054 035-159 2304 082 035-159 -
AISI304 8113 006 000-020 8113 006 000-020 8113 006 000-020 8113 008 000-020 8113 008 000-020 8113 010 000-020 8113 010 000-020
DN40 DN50
Material
1½Zoll 2Zoll
HNBR a) 5670 040 729-020 5670 050 729-020
HNBR b) 5670 040 729-000 5670 050 729-000
HNBR a) 5670 040 779-020 5670 050 779-020
HNBR b) 5670 040 779-000 5670 050 779-000
HNBR a) 5670 040 798-020 5670 050 798-020
HNBR b) 5670 040 798-000 5670 050 798-000
HNBR 5622 050 010-050 5622 050 010-050 5622 065 010-050 5622 080 010-050 5622 100 010-050 5622 125 010-050 5622 150 010-050
HNBR 2304 069 026-050 2304 069 026-050 2304 082 026-050 2304 098 035-050 2304 117 035-050 2304 142 035-050 2304 177 035-050
EPDM 2304 026 015-170 2304 026 015-170 2304 029 015-170 2304 042 020-170 2304 036 020-170 2304 036 020-170 2304 036 020-170
HNBR - -
HNBR 5621 055 025-171 5621 055 025-171
HNBR 2304 041 035-157 2304 041 035-157 2304 050 035-157 2304 066 035-157 2304 085 035-157 2304 111 035-157 2304 140 035-157
EPDM 2304 038 018-170 2304 038 018-170 2304 048 020-170 2304 057 020-170 2304 076 020-170 2304 092 035-159 2304 108 035-170
AISI316L 8112 006 050-040 8112 006 060-040 8112 006 085-040 8112 008 050-040 8112 008 085-040 8112 010 065-020 8112 010 090-040
EPDM 2304 036 035-159 2304 036 035-159 2304 036 035-159 2304 041 035-159 2304 041 035-159 2304 041 035-157 2304 041 035-159
EPDM 2304 047 035-159 2304 047 035-159 2304 057 035-159 2304 069 035-159 2304 092 035-159 2304 117 035-159 2304 142 035-159
NBR 2304 042 025-055 2304 042 025-055 2304 042 025-055 2304 046 025-055 2304 046 025-055 2304 046 025-055 2304 046 025-055
EPDM 2304 014 020-170 2304 014 020-170 2304 014 020-170 2304 014 020-170 2304 016 020-170 2304 016 020-170 2304 016 020-170
EPDM - 2304 036 035-159 2304 054 035-159 2304 082 035-159 -
AISI304 8113 006 000-020 8113 006 000-020 8113 006 000-020 8113 008 000-020 8113 008 000-020 8113 010 000-020 8113 010 000-020
DN65 DN80 DN100
2½Zoll 3Zoll 4Zoll
5670 065 739-020 5670 080 739-020 5670 100 739-020
5670 065 739-000 5670 080 739-000 5670 100 739-000
5670 065 769-020 5670 080 769-020 5670 100 769-020
5670 065 769-000 5670 080 769-000 5670 100 769-000
5670 065 799-020 5670 080 799-020 5670 100 799-020
5670 065 799-000 5670 080 799-000 5670 100 799-000
- - -
5621 065 025-084 5621 080 025-084 5621 100 025-084
DN65 DN80 DN100
2½Zoll 3Zoll 4Zoll
5670 065 729-020 5670 080 729-020 5670 100 729-020
5670 065 729-000 5670 080 729-000 5670 100 729-000
5670 065 779-020 5670 080 779-020 5670 100 779-020
5670 065 779-000 5670 080 779-000 5670 100 779-000
5670 065 798-020 5670 080 798-020 5670 100 798-020
5670 065 798-000 5670 080 798-000 5670 100 798-000
- - -
5621 065 025-171 5621 080 025-171 5621 100 025-171
DN125 DN150
- -
5670 125 739-020 5670 150 739-000
5670 125 739-000 -
5670 125 769-020 5670 150 769-000
5670 125 769-000 -
5670 125 799-020 5670 150 799-000
5670 125 799-000 -
- 2304 133 053-159
2304 113 025-084 -
- -
DN125 DN150
- -
5670 125 729-020 5670 150 729-000
5670 125 729-000 -
5670 125 779-020 5670 150 779-000
5670 125 779-000 -
5670 125 798-020 5670 150 798-000
5670 125 798-000 -
- 2304 133 053-157
2304 113 025-171 -
- -
Doppelsitzventile Typ: 567x
24
